LTM4671 是一款四通道 DC/DC 降压型 µModule (微型模块) 稳压器，可提供双通道 12A 和双通道 5A 输出。封装内包括开关控制器、功率 FET、电感器和支持组件。LTM4671 可在 3.1V 至 20V 的输入电压范围内工作，支持 0.6V 至 3.3V (对于两个 12A 通道) 和 0.6V 至 5.5V (对于两个 5A 通道) 的输出电压范围，这两个范围各由一个外部电阻器设定。只需要大容量的输入和输出电容器。

故障保护功能包括过压、过流和过热保护。LTM4671 采用 9.5mm × 16mm × 4.72mm BGA 封装。

应用

• 多电源轨负载点调整
• FPGA、DSP 和 ASIC 应用

• 具有双通道 12A 和双通道 5A 输出的四通道输出降压型 µModule 稳压器
• 宽输入电压范围：3.1V 至 20V
• 0.6V 至 3.3V 双通道 12A 直流输出
• 0.6V 至 5.5V 双通道 5A 直流输出
• 高达 7W 功耗（TA = 60°C，200LFM 无散热器）
• ±1.5% 总输出电压调节
• 双差分检测放大器
• 电流模式控制，快速瞬态响应

• 可并联以得到更高的输出电流
• 可选择 Burst Mode 运行
• 输出电压跟踪
• 内部温度检测二极管输出
• 外部频率同步
• 过压、电流和温度保护

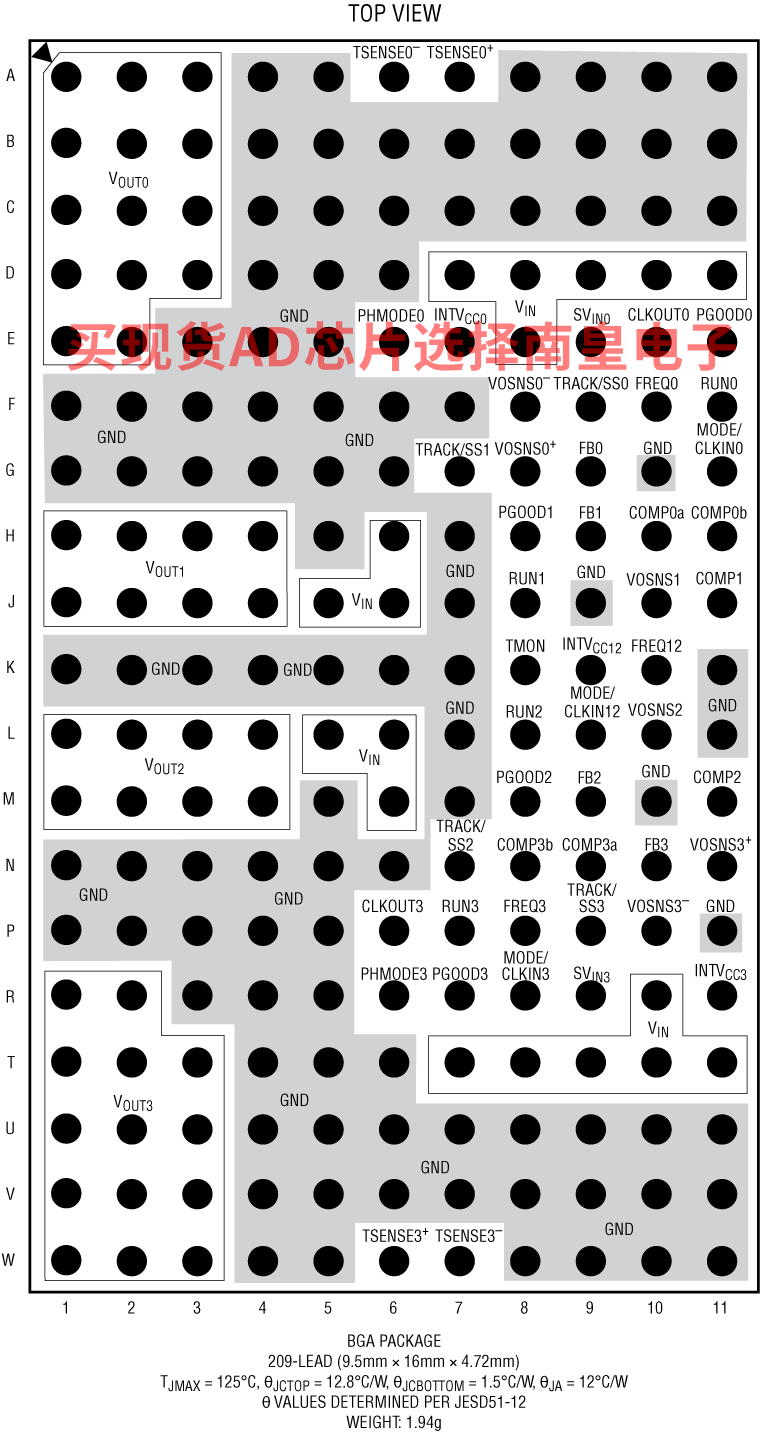

• 9.5mm × 16mm × 4.72mm BGA 封装

LTM4671EY#PBF，封装：209-Lead BGA (16mm x 9.5mm x 4.72mm)，包装形式及数量：托盘，91，工作温度：-40 to 125C，AD官网报价：36.73（100-499个）；30.23（1000+个）

LTM4671IY#PBF，封装：209-Lead BGA (16mm x 9.5mm x 4.72mm)，包装形式及数量：托盘，91，工作温度：-40 to 125C，AD官网报价：40.4（100-499个）；33.25（1000+个）

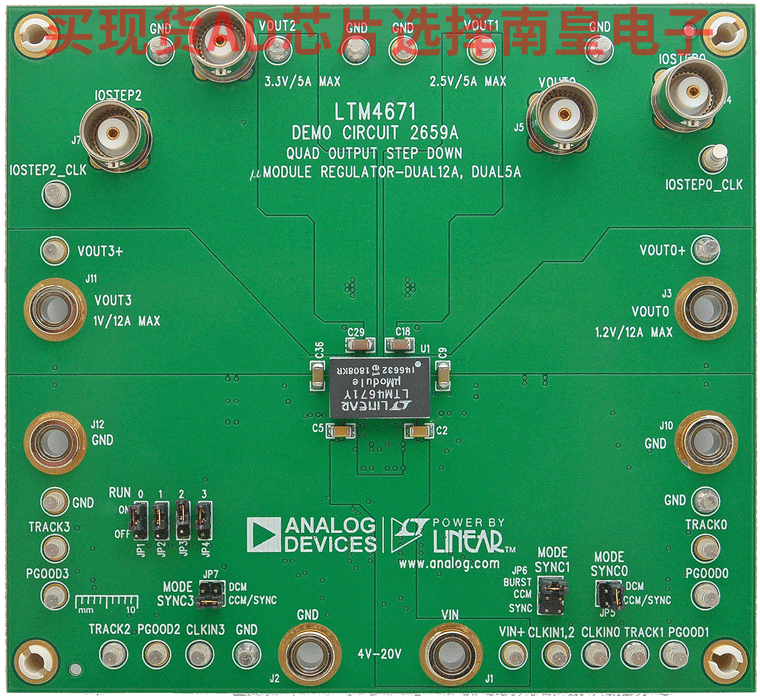

DC2659A：LTM4671 演示板 | 四通道输出 (双通道 12A、双通道 5A) 降压型 μModule 稳压器

演示电路 2659A 采用 LTM4671 µModule 稳压器，后者是一款高性能、高效率四输出降压型稳压器。LTM4671EY 的工作输入电压范围为 3.6V 至 20V，可依靠其两个较高电流电源轨中的任一个提供高达 12A 的电流，以及采用其两个较低电流电源轨中的任一个提供高达 5A 的电流。两个较高电流电源轨的输出电压可在 0.6V 至 3.3V 范围内进行编程，而两个较低电流电源轨的输出电压则可在 0.6V 至 5.5V 范围内进行设置。高电流电源轨可并联在一起，而且较低电流电源轨可并联在一起以满足较高的电源轨电流要求。LTM4671EY 是一款完整的多输出 DC/DC 负载点稳压器，采用耐热性能增强型 16mm × 9.5mm × 4.82mm BGA 封装，仅需少量的输入和输出电容器。TRACK/SS 引脚可提供输出电压跟踪功能，用于完成电源轨排序。通过 TSENSE 和 TMON 引脚纳入了温度检测选项。CLKIN 引脚可提供外部时钟同步，CLKOUT 引脚可实现额外模块相位的任选同步。如需处理或修改演示电路 2659A，则必须结合本演示手册阅读 LTM4671 数据手册。
