LTM4668是一款四通道DC/DC降压型 µModule（微模块）稳压器，每个输出通道可提供1.2A直流电流。可以通过阵列来并联输出，以实现高达4.8A的能力。封装内包括开关控制器、功率FET、电感和配套组件。LTM4668的工作输入电压范围为2.7V至17V，它支持0.6V至1.8V的输出电压范围。只需要输入和输出体电容。该套件支持频率同步、多相操作、可选突发模式操作、100%占空比和低IQ操作。其高开关频率和电流模式架构可在不牺牲稳定性的情况下对线路和负载变化作出快速瞬态响应。

故障保护特性包括过压、过流和过热保护。该电源模块采用节省空间的耐热性能增强型6.25mm × 6.25mm × 2.1mm BGA封装。LTM4668提供符合RoHS标准的端子表面。

应用

• 电信、网络和工业设备
• 多轨负载点调整
• FPGA、DSP和ASIC应用

• 四通道输出降压µModule稳压器，每个输出通道提供1.2A电流
• 宽输入电压范围：2.7V至17V
• 输出电压：0.6V至1.8V
• 1.2A DC，可并联，每个通道提供输出电流
• 总输出电压调节能力：±1.5%
• 100%占空比工作

• 电流模式控制，快速瞬态响应
• 外部频率同步
• 可选突发工作模式(Burst Mode)
• 电源良好指示
• 过压、过流和过温保护

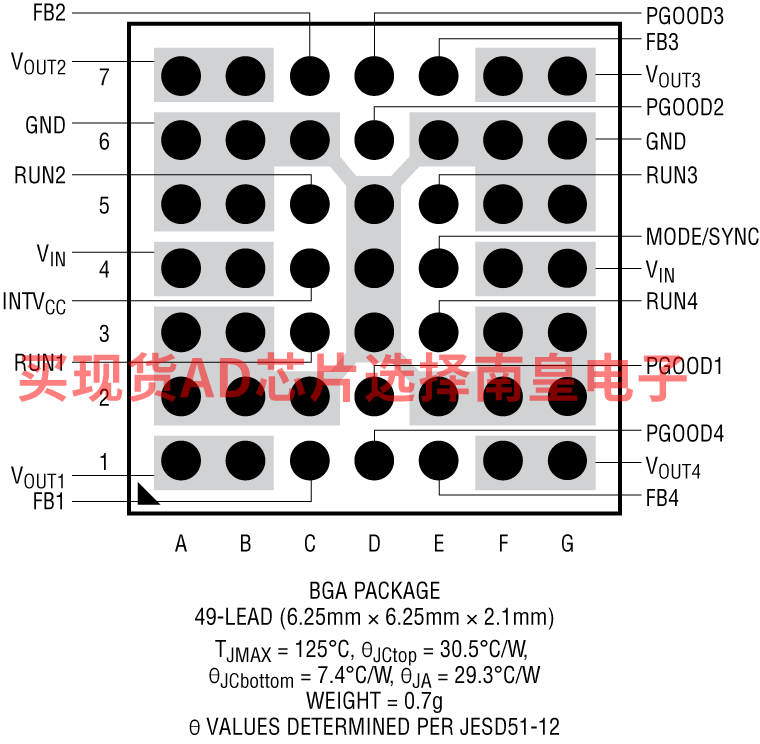

• 6.25mm × 6.25mm × 2.1mm BGA封装
• 与LTM4668A引脚兼容（0.6V至5.5V输出，2.25MHz）

LTM4668EY#PBF，封装：49-Lead BGA (6.25mm x 6.25mm x 2.10mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：8.76（100-499个）；7.21（1000+个）

LTM4668IY#PBF，封装：49-Lead BGA (6.25mm x 6.25mm x 2.10mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：9.63（100-499个）；7.93（1000+个）

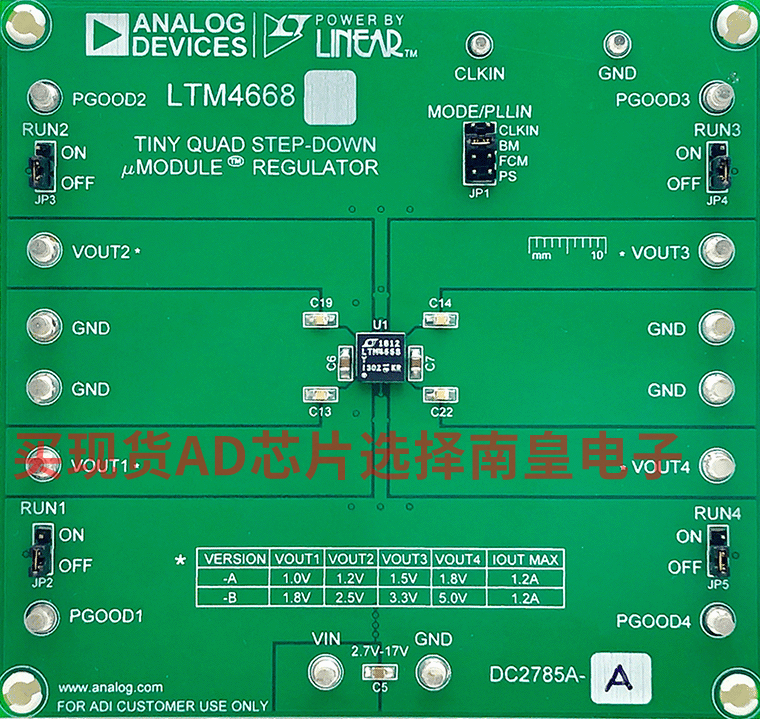

DC2785A-A：LTM4668微型四通道1.2A输出降压型µModule稳压器

演示电路2785A-A采用LTM4668 µModule稳压器，后者是一款四通道1.2A高效降压型稳压器。DC2785A-A的工作输入电压范围为2.7 V至17 V，可提供高达1.5 A的输出电流。输出电压的可编程范围为0.6V至1.8V。LTM4668是一款完整的DC/DC负载点稳压器，采用耐热性能增强型6.25mm × 6.25mm × 2.1mm BGA封装，仅需几个输入和输出电容。

通过CLKIN转塔可以进行外部时钟同步。在处理或修改演示电路2785A-A之前，必须结合本演示手册阅读LTM4668数据手册。
