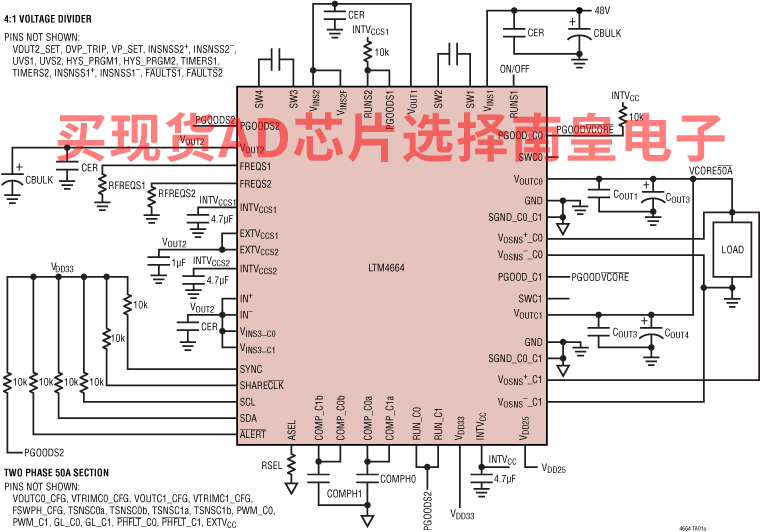

LTM4664 是一款具有双路 25A 输出的完整非隔离式 48V 输入高效降压型 µModule 稳压器。随附开关控制器、功率 MOSFET、电感器和配套组件。只需外部电容器即可完成该设计。LTM4664 的工作输入电压范围为 30V 至 58V，它可在高达 75W 下支持 0.5V 至 1.5V 的输出电压。还可提供 25% • VIN 的中间输出。LTM4664 产品视频可在网站上获得。

LTM4664 双路 25A 稳压器使用数字可编程模拟控制环路、精密数据采集电路以及带有 ECC 的 EEPROM。利用 LTM4664 的双线串行接口，能够以可编程压摆率和时序监控延迟时间对 25A 输出进行裕量设置、微调以及斜升和斜降。真实的输入电流检测、输出电流和电压、输入和输出功率、温度、正常运行时间值和峰值都可以读取。

应用

• 48V 系统
• 计算机和网络设备
• 电子测试设备
• 存储系统

• 可扩展至 300A 的完整 48V 输入低电压双路 25A 电源
• 具有用于补偿、控制和监视的数字接口的双路模拟环路
• 输入电压范围：30V 至 58V
• 输出电压范围：0.5V 至 1.5V

• 输出电流回读精度为 ±3％（–20° 至 125°C）

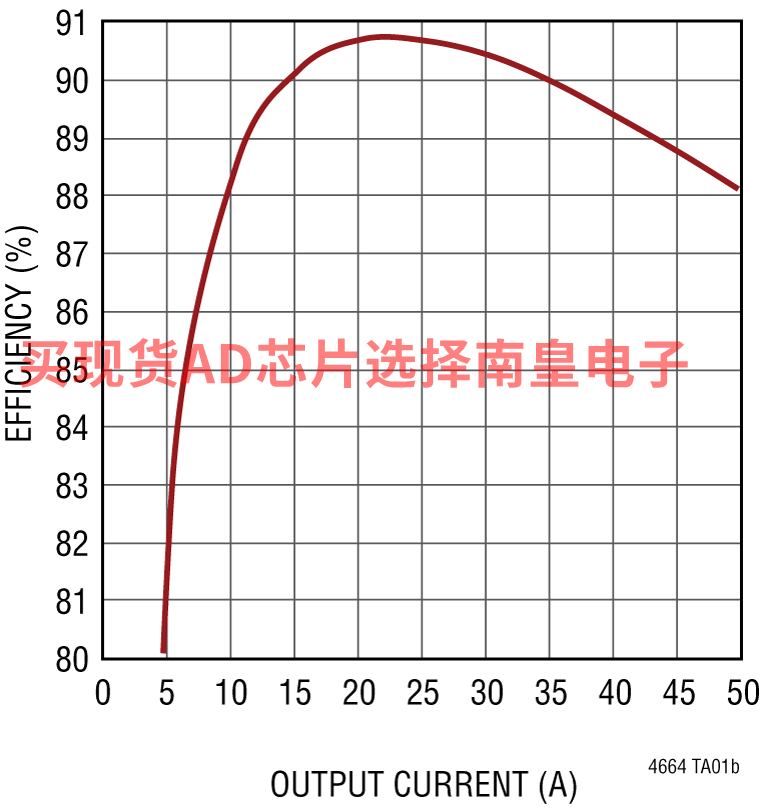

• 50A 时 48V 至 1V 电压下的效率为 88%
• 整个温度范围内的输出电压精度为 ±0.5%
• 400kHz PMBus 兼容 I2C 串行接口

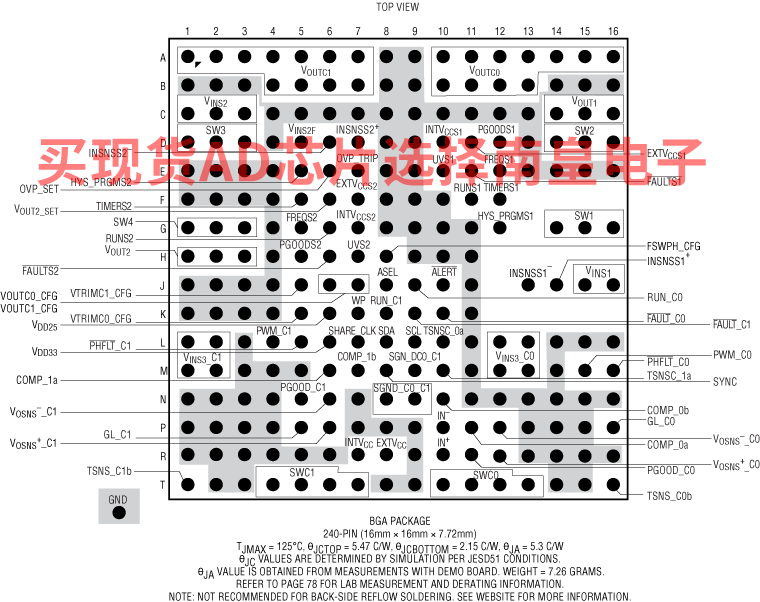

• 16mm × 16mm × 7.72mm BGA 封装

LTM4664EY#PBF，封装：240-Lead BGA (16mm x 16mm x 7.72mm)，包装形式及数量：托盘，84，工作温度：-40 to 125C，AD官网报价：76.82（100-499个）；63.23（1000+个）

LTM4664IY#PBF，封装：240-Lead BGA (16mm x 16mm x 7.72mm)，包装形式及数量：托盘，84，工作温度：-40 to 125C，AD官网报价：84.5（100-499个）；69.55（1000+个）

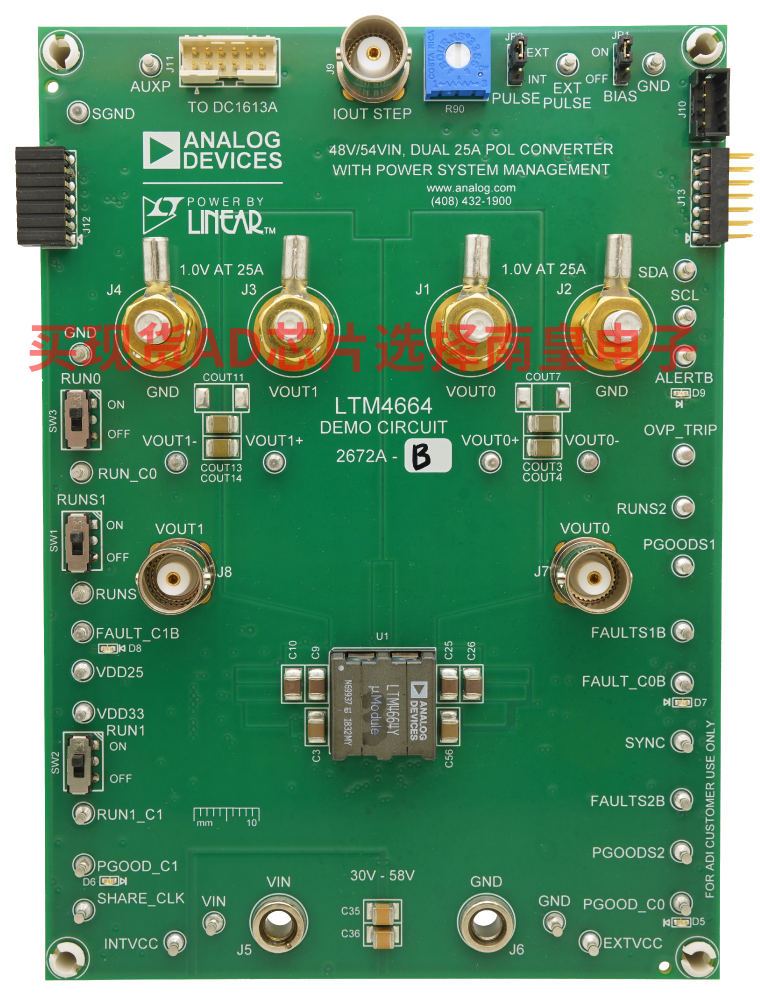

DC2672A-B：LTM4664 Demo Board | 48VIN, Single 50A μModule Regulator With Digital Power System Management

Demonstration circuit 2672A-B is a complete non-isolated 48V input, dual-phase single output, high efficiency, high density µModule regulator with 30V to 58V input range. The output can supply 50A maximum load current. The demo board has a LTM4664 µModule regulator, which is a dual 25A or single 50A step-down regulator with digital power system management. Please see LTM4664 datasheet for more detailed information.

DC2672A-B powers up to default settings and produces power based on configuration resistors without the need for any serial bus communication. This allows easy evaluation of the DC/DC converter. To fully explore the extensive power system management features of the part, downloadthe GUI software LTpowerPlay onto your PC and use ADI’s I2C/SMBus/PMBus dongle DC1613A to connect to the board. LTpowerPlay allows the user to reconfigure the part on the fly and store the configuration in EEPROM, view telemetry of voltage, current, temperature and fault status.

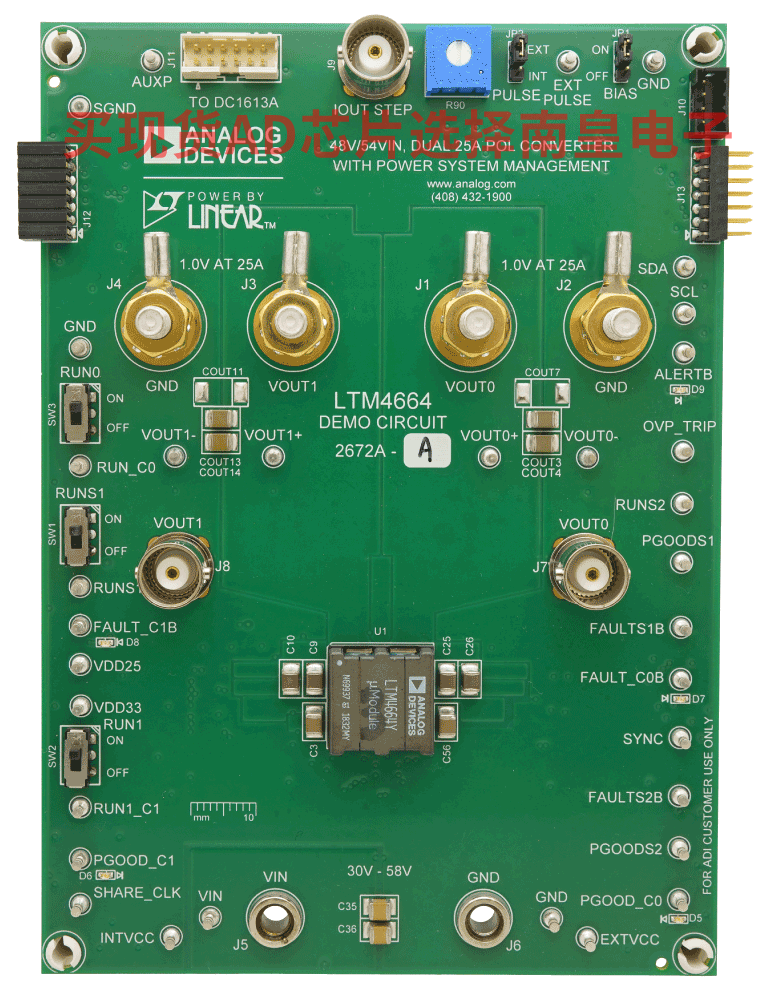

DC2672A-A：LTM4664 演示板 | 具有数字电源系统管理功能的 48VIN 双路 25A μModule 稳压器

演示电路 2672A-A 是一款完整的非隔离式48V输入、双输出、高效率、高密度 µModule 稳压器，输入范围为30V至58V。每个输出可提供最大 25A 负载电流。该演示板具有 LTM4664 µModule 稳压器，这是一款双路 25A 或单路 50A 的降压型稳压器，具有数字电源系统管理功能。有关更多详细信息，请参阅 LTM4664 数据手册。

DC2672A-A 上电至默认设置，并根据配置电阻器产生功率，无需任何串行总线通信。这样可轻松评估DC/DC转换器。如需全面了解该器件的广泛电源系统管理功能，请将GUI软件 LTpowerPlay 下载到 PC 上，并使用 ADI 的 I2C/SMBus/PMBus 加密狗DC1613A连接到电路板。LTpowerPlay 允许用户重新配置联机器件，将配置存储在EEPROM中，并查看电压、电流、温度和故障状态的遥测功能。
