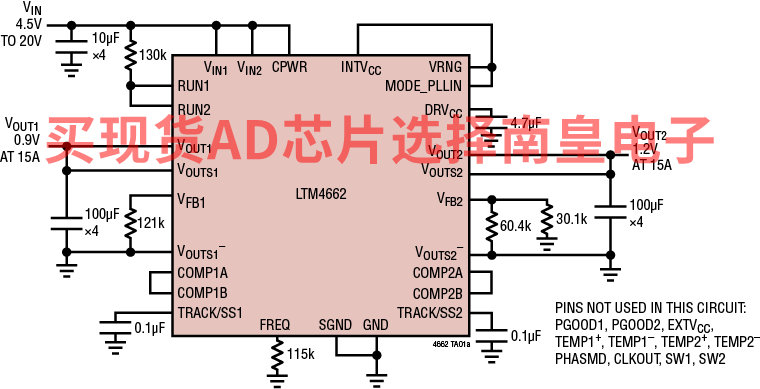

LTM4662 是一款完整的双通道 15A 输出开关模式 DC/DC 电源。封装中内置了开关控制器、功率FET、电感器和所有的支持组件。LTM4662 可在一个 4.5V 至 20V 的输入电压范围内工作，支持两个输出电压范围均为 0.6V 至 5.5V (由外部电阻器设定) 的输出。该器件的高效率设计能够为每个输出提供高达 15A 的连续电流。仅需少量的输入和输出电容器。

这款器件支持频率同步、多相操作、高效率轻负载操作以及用于电源轨排序的输出电压跟踪功能，而且每个通道具有一个负责监视器件温度的内置温度二极管。高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的非常快速瞬态响应，并且未牺牲稳定性。

故障保护功能包括过压和过流保护。该电源模块可提供小占板面积和耐热性能增强型 11.25mm x 15mm x 5.74mm BGA 封装。LTM4662 采用 SnPb 端子涂层或者符合 RoHS 标准的端子涂层。

应用

• 负载点电源
• 电信和网络设备
• 工业和医疗设备

• 双通道 15A 或单通道 30A输出
• 宽输入电压范围：4.5V 至 20V
       具有 CPWR 偏置时为 2.375VMIN
• 输出电压范围：0.6V 至 5.5V
• ±1.5% 的最大总 DC 输出误差
• 多相均流
• 差分远端采样放大器 (每个通道)
• 电流模式控制 / 快速瞬态响应

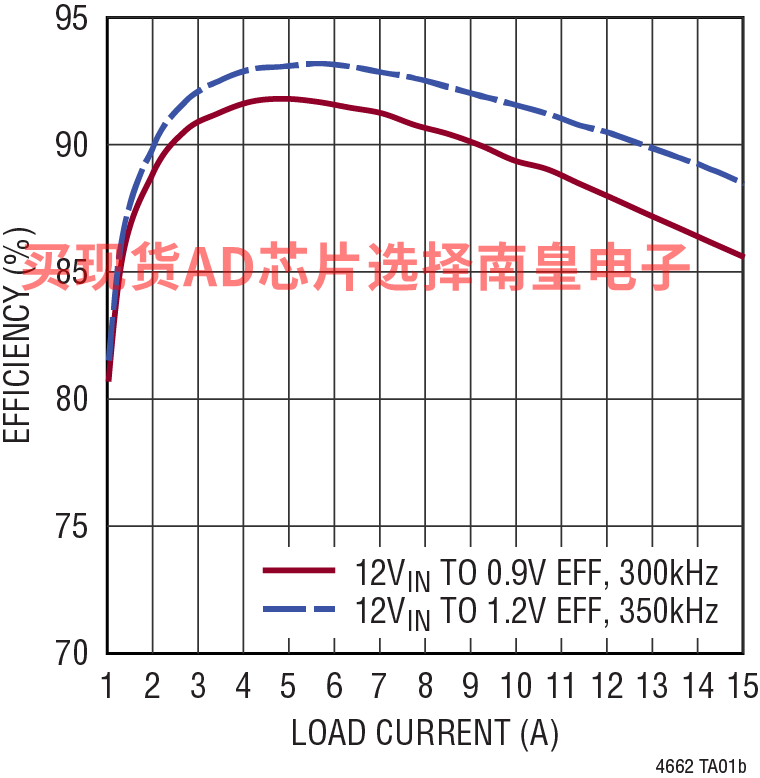

• 效率高达 96%
• 可调的开关频率 (250kHz 至 1MHz)

• 频率同步
• 过流折返保护
• 输出过压保护
• 内部或外部补偿
• 内置温度监视二极管
• 采用 SnPb 涂层或符合 RoHS 标准的涂层

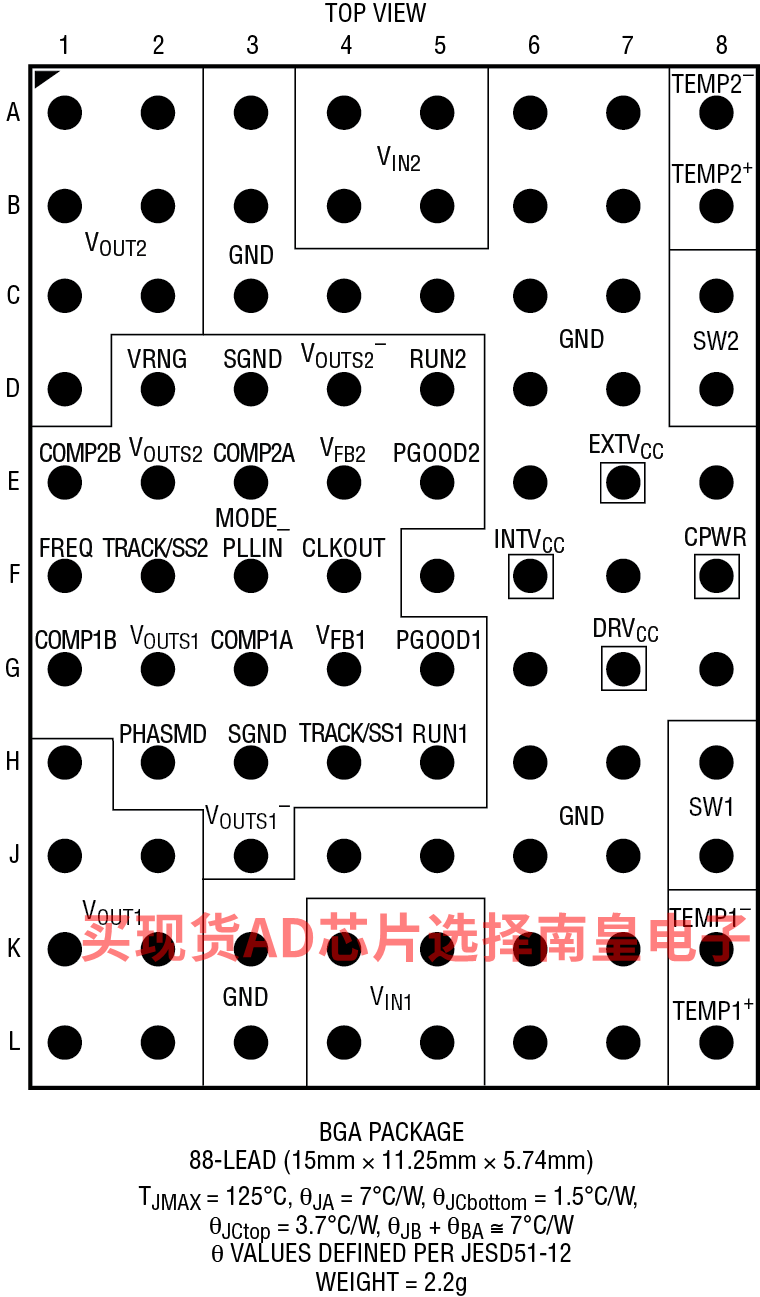

• 耐热性能增强型 (11.25mm x 15mm x 5.74mm) BGA 封装
• 引脚与 LTM4646 相兼容

LTM4662EY#PBF，封装：88-Lead BGA (15mm x 11.25mm x 5.74mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：38.4（100-499个）；31.63（1000+个）

LTM4662IY，封装：88-Lead BGA (15mm x 11.25mm x 5.74mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：51.66（100-499个）；42.54（1000+个）

LTM4662IY#PBF，封装：88-Lead BGA (15mm x 11.25mm x 5.74mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：42.25（100-499个）；34.79（1000+个）

DC2527A-A：LTM4662 演示板 | 4.5V ≤ Vin ≤ 20V，VOUT1 = 1.2V@15A，VOUT2 = 1.5V@15A

演示电路 DC2527A-A 采用 LTM4662EY，后者是一款双通道 15A 或单通道 30A 高效率开关模式降压型电源 μModule 稳压器。输入电压范围为 4.5V 至 20V。由于具有 CPWR 偏置，因此输入电压可以低至 2.375V。输出电压范围为 0.6V 至 5.5V。对于某些 VIN、VOUT、频率和热状况，必须进行降额处理。DC2527A-A 提供了 TRACK/SS 引脚，可以让用户对输出跟踪或软启动周期进行编程。在重负载条件下，该板以连续导通模式运行。要在低负载电流下实现高效率，可以使用 MODE_PLLIN 跳线选择不连续导通模式。MODE_PLLIN 引脚还可以使 LTM4662 与一个外部时钟信号 (介于 250kHz 和 1MHz 之间) 相同步。DC2527A-A 允许为 LTM4662 选择内部和外部补偿电路。将 PHASMD 引脚连接至不同的引脚可产生 CLKOUT 和通道 2 的特定相位。在使用或修改演示电路 DC2527A-A 之前，必须结合阅读 LTM4662 数据手册和本演示手册。
