LTM4660是一款完整的300W输出开关模式混合拓扑降压型DC/DC μModule（微型模块）非隔离总线转换器。其裸露在外的功率感应器位于封装顶部，为模块提供了一个散热路径——并且远远避开了印刷电路板。封装中包含开关控制器IC、功率MOSFET和支持组件。只需飞跨（电荷泵）电容、大容量输入和输出旁路电容，以及少数几个配置无源器件。

LTM4660提供频率同步、Burst Mode操作，以及输出电压软启动和跟踪。板载温度二极管可用于监控温度。LTM4660可防止短路、过流和过温故障。对于更高功率的应用，可以轻松将多个LTM4660模块并联使用。

LTM4660采用16mm × 16mm × 10.34mm BGA封装，提供符合RoHS标准的端子表面。

应用

• 电信、数据中心和网络设备
• 工业和测试设备

• 输入电压范围：30V 至 60V（65V 绝对值）（最大值）
• 宽输出电压：4.5V 至 18V VIN/V<OUTVIN/2)

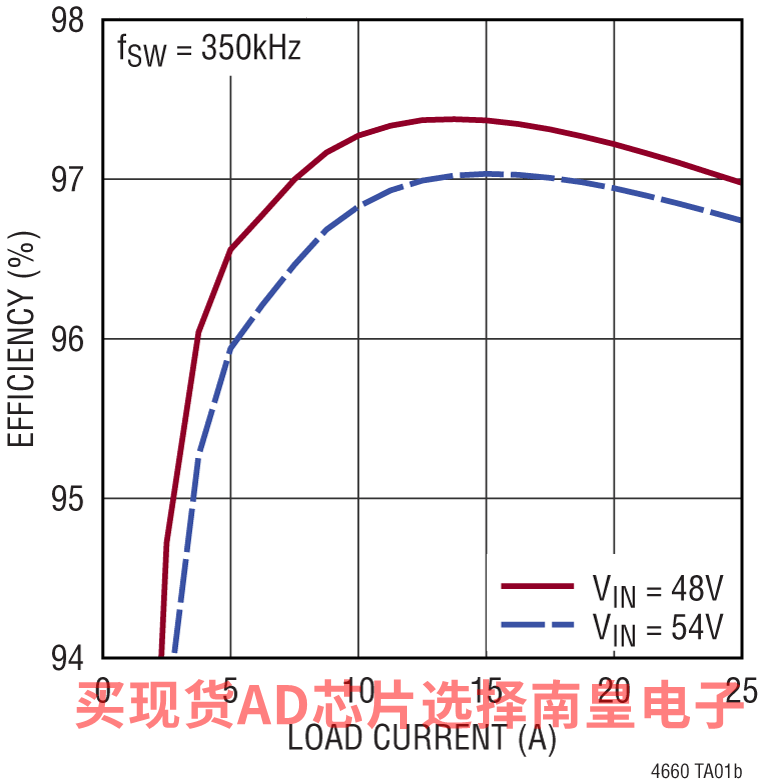

• 97.3% 峰值效率（12V出去I在 15A，48VIN
• ±1.5% 最大总直流输出误差
• 高达 300W 的输出功率
• 可扩展：用于更高功率的并行 LTM4660
• 固定频率电流模式控制
• 200kHz 至 1MHz 的可锁相外部同步
• 在 DC/DC 开关动作之前通过飞电容电压平衡实现低启动浪涌电流

• 带软启动的输出电压跟踪
• 具有可调重试定时器的短路保护
• 过流和过热保护
• 板载二极管温度监控器
• 可选的外部基准输入：
• 电源良好和过错指标
• 16mm × 16mm ×10.34mm BGA 封装

LTM4660EY#PBF，封装：120-Lead BGA (16mm x 16mm x 10.34mm)，包装形式及数量：托盘，55，工作温度：-40 to 125C，AD官网报价：78.7（100-499个）；65.58（1000+个）

LTM4660IY#PBF，封装：120-Lead BGA (16mm x 16mm x 10.34mm)，包装形式及数量：托盘，55，工作温度：-40 to 125C，AD官网报价：86.57（100-499个）；72.14（1000+个）

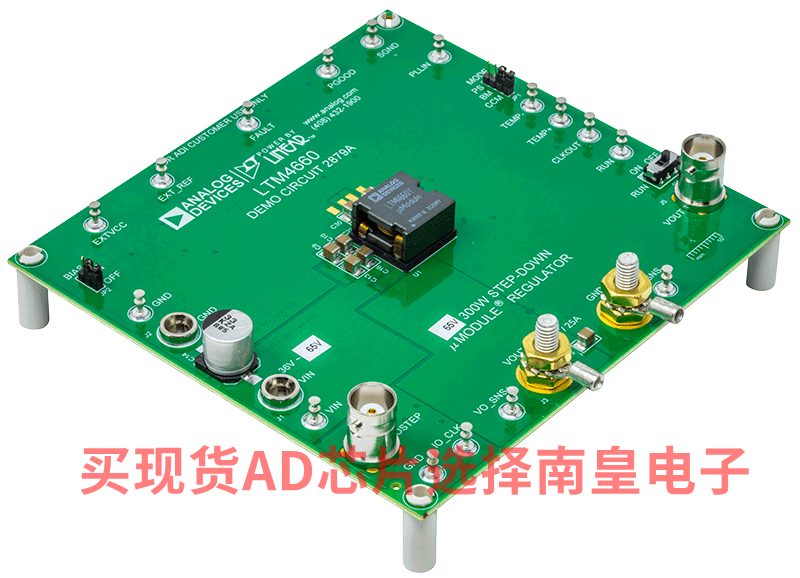

DC2879A：LTM4660 | 高密度混合式降压型同步转换器

演示电路2879A是高效率、高功率密度的混合式转换器。输入电压为36V至60V（瞬态期间高达65V）时，可输出12V/25A。此演示板采用LTM4660，其架构将软交换开关电容拓扑与传统降压转换器相结合，与传统交换架构相比具有更高的效率。它是一种高效率/高密度且经济实惠的解决方案，适用于配电系统、数据通信、电信应用中的非隔离中间总线应用。

由于其电流模式控制架构，多个LTM4660器件可以在具有出色电流共享和低输出电压纹波的并联、多相配置下运行，以实现更高功率应用。其他优点包括由于软交换前端和更低的MOSFET应力而实现的低EMI辐射。

LTM4660设计通过在启动时预先平衡电容器来消除通常与开关电容器电路相关的冲击电流。LTM4660还能监视系统电压、电流和温度故障。发生故障时，它会停止开关操作并将FAULT引脚拉低。此外，可以使用板载定时器设置适当的重启/重试时间。

其他特性包括整个温度范围内±1.5%的输出电压精度、用于多相运行的时钟输出、电源正常输出信号、短路保护、单调输出电压启动、可选外部基准电压源、欠压保护和内部电荷平衡电路。

必须将LTM4660数据手册与本演示板手册配合使用。
