LTM4653 是一款超低噪声 58V、4A DC/DC 降压型 μModule 稳压器，旨在满足 EN55022 的辐射发射要求。可以通过添加标准滤波器组件来满足传导发射要求。封装内包括开关控制器、功率 MOSFET、电感器、滤波器和支持组件。

LTM4653 可在一个 3.1V 至 58V 的输入电压范围内运作，支持一个 0.5V 至 94% VIN 的输出电压范围和一个 250kHz 至 3MHz 的开关频率范围 (默认值为 400kHz)，这两个范围各由单个电阻器设定。对于高负载电流，LTM4653 可并联以执行多相 (PolyPhase) 操作和同步至一个外部时钟。仅需采用大容量的输入和输出滤波电容器便可完成设计。

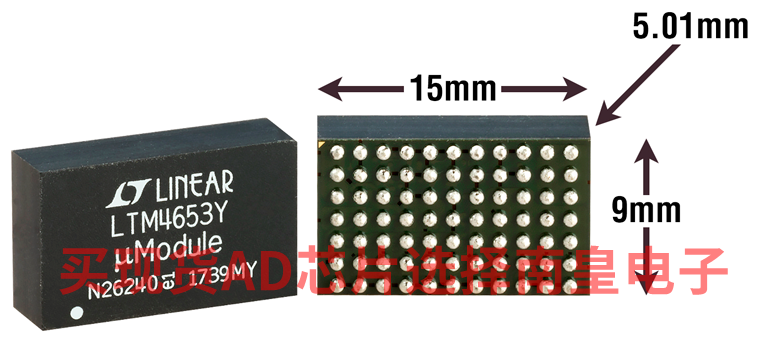

LTM4653 可提供 15mm x 9mm x 5.01mm BGA 封装，采用 SnPb 或符合 RoHS 标准的端子涂层。

应用

• 航空电子设备、工业控制和测试设备
• 视频、成像和仪器仪表
• 48V 电信和网络电源
• RF 系统

• 完整的低 EMI 开关模式电源
• 符合 EN55022 B 类标准
• 宽输入电压范围：3.1V 至 58V
• 高达 4A 输出电流
• 输出电压范围：0.5V ≤ VOUT ≤ 0.94 • VIN
• 在整个电压、负载和温度 (–40°C 至 125°C) 范围内具有 ±1.67% 的总 DC 输出电压误差
• 与多个 LTM4653 并联均流
• 模拟输出电流指示器
• 可编程输入电压限制
• 恒频电流模式控制
• 电源良好正常指示器和可编程软启动
• 过流/过压/过热保护
• 15mm × 9mm × 5.01mm BGA 封装

LTM4653EY#PBF，封装：77-Lead BGA (9mm x 15mm x 5.01mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：16.76（100-499个）；13.81（1000+个）

LTM4653IY，封装：77-Lead BGA (9mm x 15mm x 5.01mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：26.68（100-499个）；21.97（1000+个）

LTM4653IY#PBF，封装：77-Lead BGA (9mm x 15mm x 5.01mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：18.45（100-499个）；15.19（1000+个）

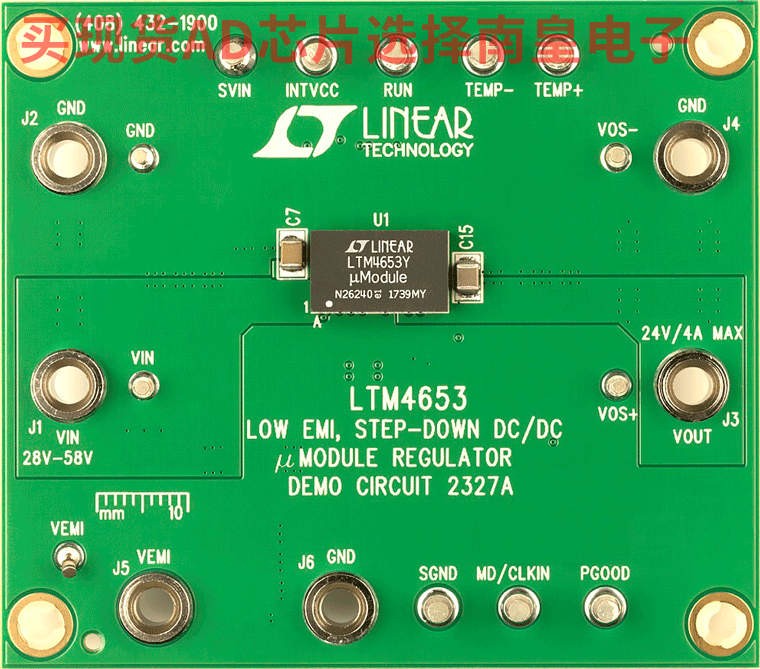

DC2327A：LTM4653 EN55022B兼容型58 V、4 A降压DC/DC μModule稳压器

演示电路2327A是一款降压DC/DC转换器，具有28V至58V输入电压、24V输出电压和最大4A输出电流，内置LTM4653Y。LTM4653是一款超低噪声、58V、4A降压DC/DC μModule稳压器。设计用于符合EN55022B的辐射发射要求。它支持250kHz至3MHz的开关频率范围，且模块可同步到外部时钟。在使用或修改演示电路DC2327A之前，必须仔细阅读此演示手册与LTM4653数据手册。
