LTM4650A 是一款双通道 25A 或单通道 50A 输出开关模式降压型 DC/DC μModule (微型模块) 稳压器，其具有 ±1% 的总 DC 输出误差。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4650A 可在一个 4.5V 至 16V 的输入电压范围内运作，支持两个输出电压范围为 0.6V 至 5.5V (各由单个外部电阻器来设定) 的输出。该器件的高效率设计能够为每个输出提供高达 25A 的连续电流。仅需少量的输入和输出电容器。当为 FPGA、ASIC 和处理器供电时，快速内部控制环路补偿能实现快速瞬态响应以较大限度地减小输出电容。

故障保护功能包括过压和过流保护。16mm x 16mm x 4.41mm LGA 封装和 16mm x 16mm x 5.01mm BGA 封装。

LTM4650 产品系列选择表

Vin 范围 Vout 范围 补偿 DC Vout 准确度 LTM4650 4.5V 至 15V 0.6V 至 1.8V 内部 1.5% LTM4650-1B 4.5V 至 15V 0.6V 至 1.8V 外部 1.5% LTM4650-1A 4.5V 至 15V 0.6V 至 1.8V 外部 0.8% LTM4650A 4.5V 至 16V 0.6V 至 5.5V 内部 1% LTM4650A-1 4.5V 至 16V 0.6V 至 5.5V 外部 1%
应用

• 电信和网络设备
• 存储和 ATCA 卡
• 工业设备

• 双通道 25A 或单通道 50A输出
• 输入电压范围：4.5V 至 16V
• 输出电压范围：0.6V 至 5.5V
• 在整个电压、负载和温度范围内具有 ±1% 的最大总 DC 输出误差
• 与 LTM4650-1 相比，具有较高的轻负载效率和较宽的 VOUT 范围
• 差分远端采样放大器
• 电流模式控制 / 快速瞬态响应
• 可实现多相并联均流 (高达 300A)
• 内部温度监视器
• 与 LTM4620A (双通道 13A，单通道 26A) 和 LTM4630A (双通道 18A，单通道 36A) 引脚兼容
• 可调的开关频率或同步
• 过流折返保护
• 可选的突发模式 (Burst Mode^{) 操作、脉冲跳跃模式操作}
• 软起动 / 电压跟踪
• 输出过压保护
• 16mm x 16mm x 4.41mm LGA 封装和 16mm x 16mm x 5.01mm BGA 封装

LTM4650AEV#PBF，封装：144-Lead LGA (16mm x 16mm x 4.41mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：62.78（100-499个）；51.7（1000+个）

LTM4650AEY#PBF，封装：144-Lead BGA (16mm x 16mm x 5.01mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：64.12（100-499个）；52.8（1000+个）

LTM4650AIV#PBF，封装：144-Lead LGA (16mm x 16mm x 4.41mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：69.19（100-499个）；56.98（1000+个）

LTM4650AIY，封装：144-Lead BGA (16mm x 16mm x 5.01mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：85.91（100-499个）；70.75（1000+个）

LTM4650AIY#PBF，封装：144-Lead BGA (16mm x 16mm x 5.01mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：70.52（100-499个）；58.08（1000+个）

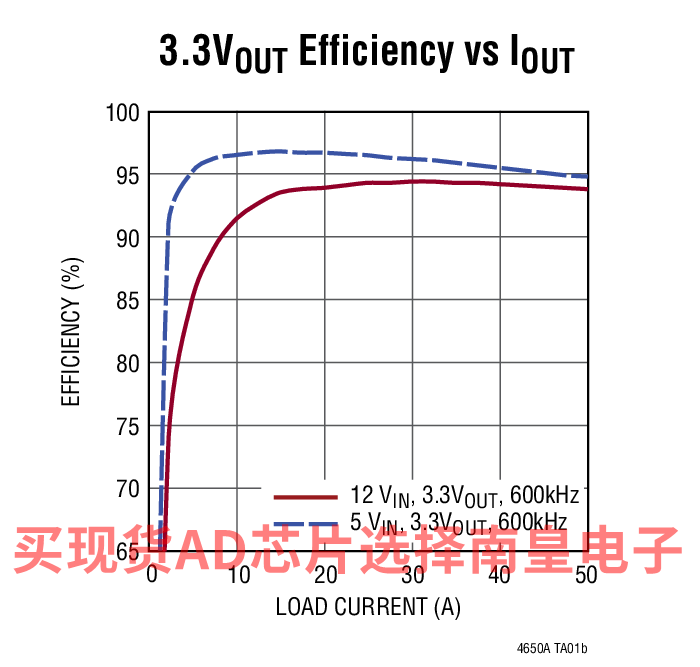

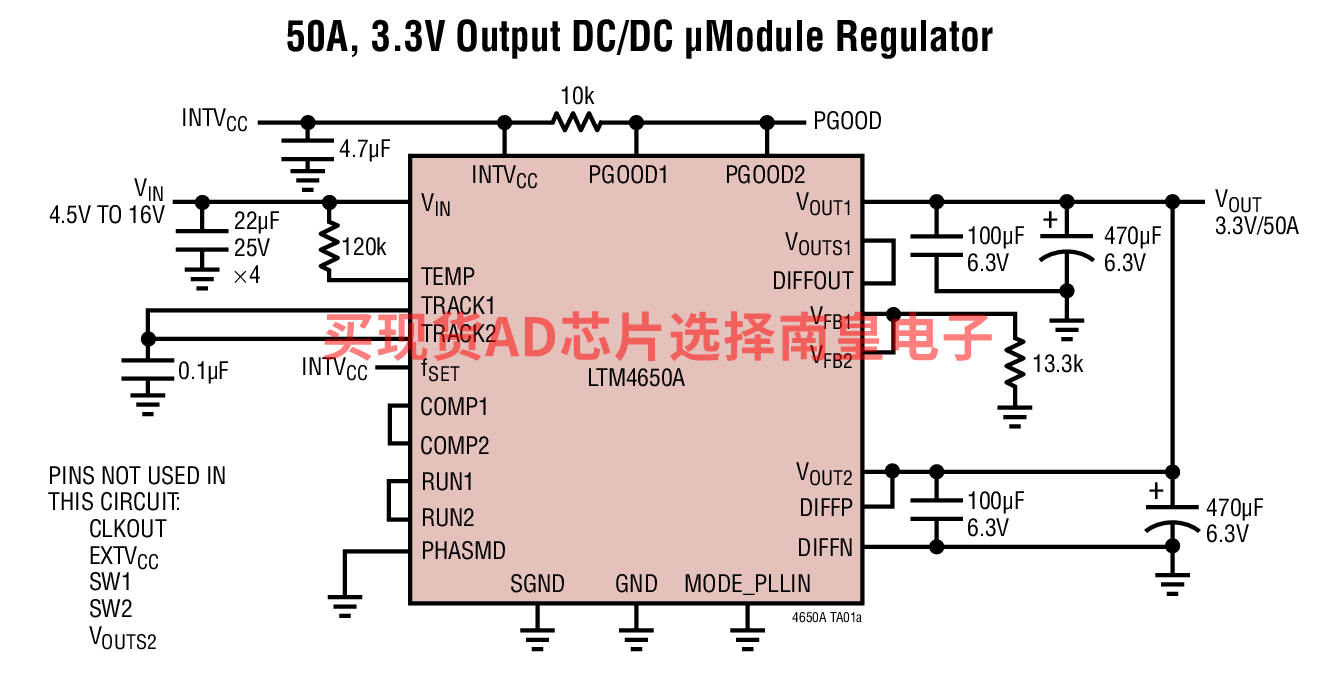

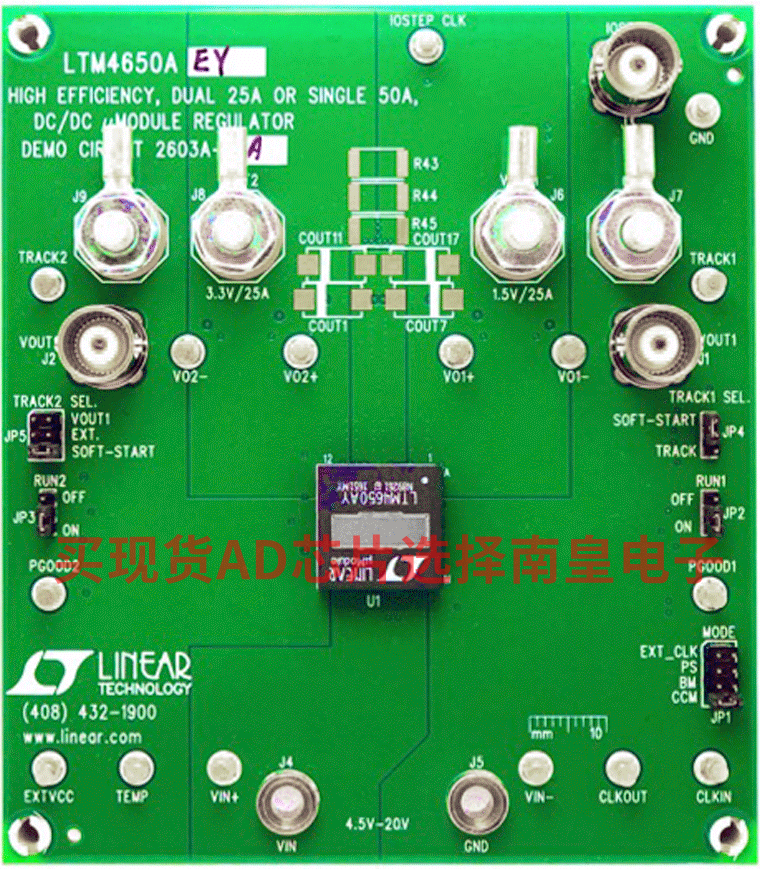

DC2603A-A：LTM4650AEY Demo Board | Dual 25A or Single 50A DC/DC μModule Regulator

Demonstration circuit 2603A-A features the LTM4650AEY-1, the high efficiency, high density, dual 25A, single 50A switch mode step-down power module regulator. The input voltage is from 4.5V to 16V. The output voltage is programmable from 0.6V to 5.5V. DC2603A-A can deliver 25A maximum current from each channel. The board designs with minimum components to demonstrate this high efficiency, high density μModule. As explained in the data sheet, output current derating is necessary for certain VIN, VOUT, and thermal conditions. The board operates in continuous conduction mode in heavy load conditions. For high efficiency at low load currents, the MODE jumper (JP1) selects pulse-skipping mode for noise sensitive applications or Burst Mode operation in less noise sensitive applications. Two outputs can be connected in parallel for a single 50A output solution with optional jumper resistors. The board allows the user to program how its output ramps up and down through the TRACK/SS pin. The output can be set up to either coincidentally or ratiometrically track with another supply’s output. Remote output voltage sensing is available for improved output voltage regulation at the load point. These features and the availability of the LTM4650AEY in a compact 16mm × 16mm × 5.01mm BGA package make it ideal for use in many high-density point-of-load applications. The LTM4650A data sheet must be read in conjunction with this demo manual for working on or modifying the demo circuit DC2603A-A.
