LTM4647 是一款完整的 30A 输出开关模式降压型 DC/DC μModule (电源模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4647 可在一个 4.7V 至 15V 的输入电压范围内运作，支持一个 0.6V 至1.8V 的输出电压范围 (由单个外部电阻器来设定)。仅需要少量的输入和输出电容器。

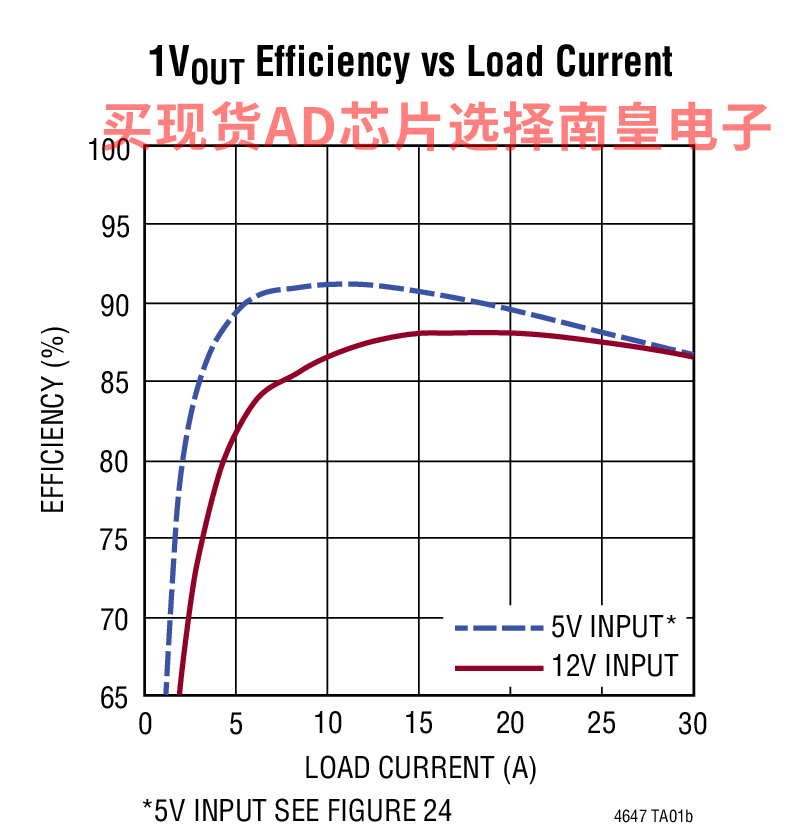

其高效率设计可在从 12V 输入至 1.0V 输出之转换中实现 87% 的效率，并提供 30A 的连续负载电流。高开关频率和一种电流模式架构的运用可实现针对电压和负载变化的非常快速瞬态响应，并且未牺牲稳定性。该器件支持频率同步、可编程多相运作、N +1 相位冗余度和用于电源轨排序的输出电压跟踪功能。

故障保护功能包括过压和过流保护。该电源模块采用节省空间的 9mm x 15mm x 5.01mm BGA 封装。LTM4647 可提供 SnPb (BGA 封装) 或符合 RoHS 标准的端子涂层。

• 电信、网络和工业设备
• 负载点调节



• 4.7V 至 15V 输入电压范围
• 0.6V 至 1.8V 输出电压范围
• 30A DC 输出电流
• ±1.2% 的总 DC 输出电压误差 (–40°C 至 125°C)
• 支持高可靠性 N + 1 相位冗余度
• 内部或外部控制环路补偿
• 差分远端采样放大器用于实现精准稳压
• 电流模式控制 / 快速瞬态响应
• 高达 180A 的多相均流
• 内置温度监视功能
• 可选的脉冲跳跃模式、突发模式 (Burst Mode) 操作
• 软起动 / 电压跟踪
• 频率同步
• 输出过压保护
• 输出过流折返保护

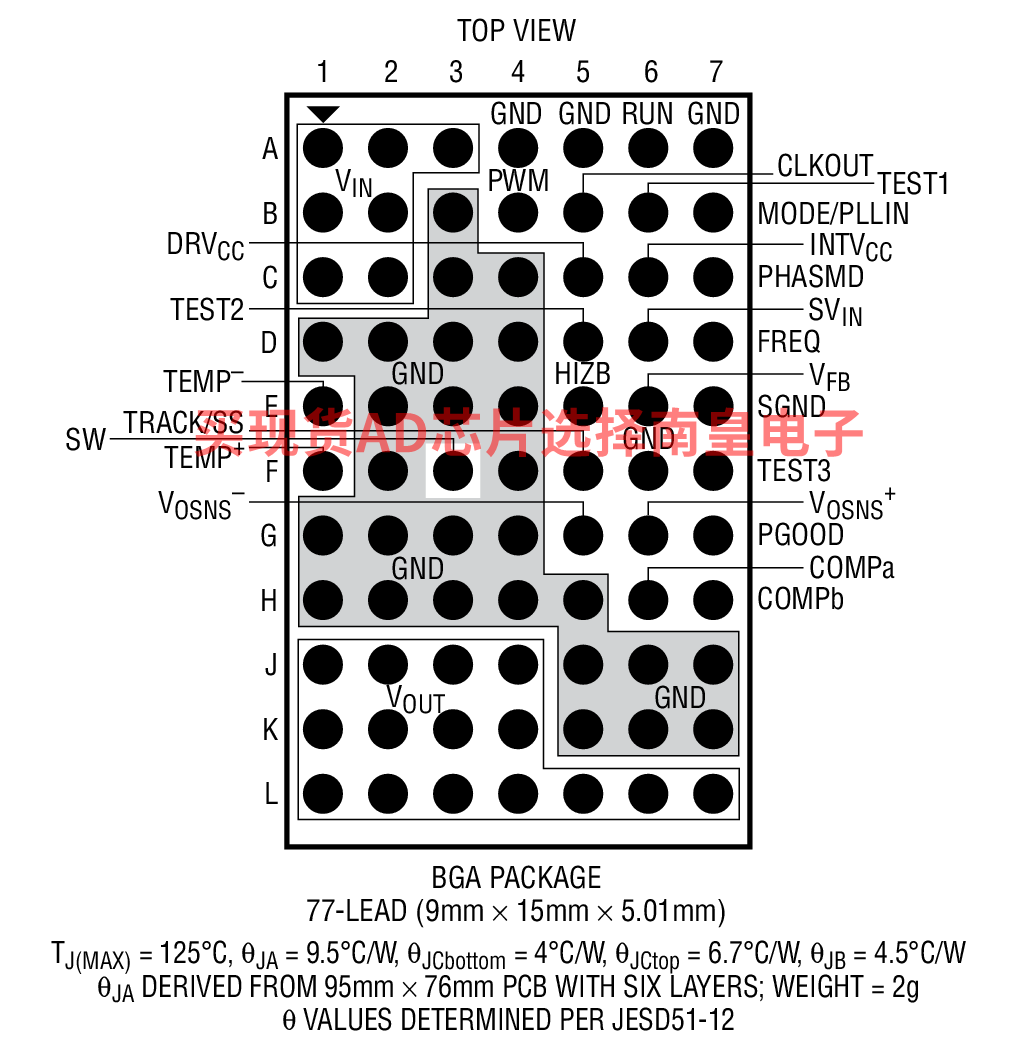

• 9mm x 15mm x 5.01mm BGA 封装



LTM4647EY#PBF，封装：77-Lead BGA (15mm x 9mm x 5.01mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：39.67（100-499个）；32.67（1000+个）

LTM4647IY，封装：77-Lead BGA (15mm x 9mm x 5.01mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：51.87（100-499个）；42.71（1000+个）

LTM4647IY#PBF，封装：77-Lead BGA (15mm x 9mm x 5.01mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：43.64（100-499个）；35.94（1000+个）

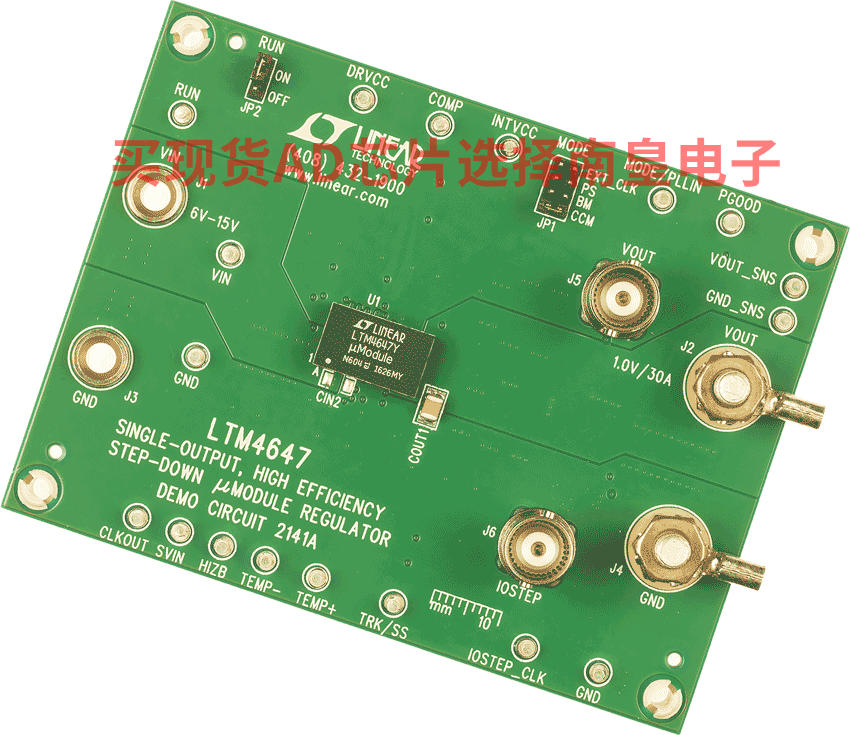

DC2141A：LTM4647 Demo Board | Buck μModule, 6V ≤ VIN ≤ 15V or 4.7V ≤ VIN ≤ 6V, VOUT = 0.6V to 1.8V @ 30A

Demonstration circuit 2141A features the LTM4647EY, a 30A high efficiency, switch mode step-down power μModule regulator. The input voltage range is from 6V to 15V. To use DC2141A for input voltage range from 4.7V to 6V, connect INTVCC to SVIN (change R22 from OPT to 0Ω), DRVCC to VIN (change R21 from 0Ω to OPT, R28 from OPT to 0Ω). The output voltage range is 0.6V to 1.8V. Derating is necessary for certain VIN, VOUT, frequency and thermal conditions. The DC2141A offers the TRK/SS pin allowing the user to program output tracking or soft-start period. The board operates in continuous conduction mode in heavy load conditions. For high efficiency at low load currents, the MODE_PLLIN jumper selects pulse-skipping mode for noise sensitive applications or Burst Mode operation in less noise sensitive applications.

DC2616A-D：LTM4647 高效率 PolyPhase 120A 降压型电源 μModule 稳压器

演示电路 2616A-D 采用一种多相 (polyphase) 设计，它使用 LTM4647EY，后者是一款 30A 高效率开关模式降压型电源 μModule 稳压器。输入电压范围为 6V 至 15V。要在 4.7V 至 6V 的输入电压范围内使用 DC2616A-D，请将 INTVCC 连接到 SVIN（将 R22、R42、R55、R68 从 OPT 更改为 0Ω），将 DRVCC 连接到 VIN（将 R21、R38、R52、R65 从 0Ω 更改为 OPT，将 R2、R39、R53、R66 从 OPT 更改为 0Ω）。输出电压范围为 0.6V 至 1.8V。DC2616A-D 采用四个并联的 LTM4647 模块能够提供 120A 标称输出电流。如数据手册中所述，对于某些 VIN、VOUT和热状况，必需进行输出电流降额。

在重负载条件下，该板以连续导通模式运行。为了在低负载电流下实现高效率，MODE_PLLIN 跳线在对噪声敏感应用中选择脉冲跳跃模式，或在对噪声不太敏感的应用中选择突发模式操作。另外，MODE_PLLIN 引脚还可以将 LTM4647 同步至一个外部时钟信号。两个相邻相位之间的相移为 90°。DC2616A-D 允许为 LTM4647 选择内部和外部补偿电路。在处理或修改演示电路 DC2616A-D 之前，必须结合本演示手册阅读 LTM4647 数据手册。
