LTM4646 是一款完整的双通道 10A 输出开关模式 DC/DC 电源。封装中内置了开关控制器、功率FET、电感器和所有的支持组件。LTM4646 可在一个 4.5V 至 20V 的输入电压范围内工作，支持两个输出电压范围均为 0.6V 至 5.5V (由外部电阻器设定) 的输出。该器件的高效率设计能够为每个输出提供 10A 的连续电流。仅需少量的输入和输出电容器。

这款器件支持频率同步、多相操作、高效率轻负载操作以及用于电源轨排序的输出电压跟踪功能，而且每个通道具有一个负责监视器件温度的内置温度二极管。高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，并未牺牲稳定性。

故障保护功能包括过压和过流保护。该电源模块可提供小占板面积 11.25mm x 15mm x 5.01mm BGA 封装。LTM4646 采用 SnPb 或符合 RoHS 标准的端子涂层。

• 负载点电源
• 电信和网络设备
• 工业设备
• 医疗设备



• 双通道 10A 或单通道 20A输出
• 宽输入电压范围：4.5V 至 20V
       具有 CPWR 偏置时为 2.375VMIN
• 输出电压范围：0.6V 至 5.5V
• ±1.5% 的最大总 DC 输出误差
• 多相均流
• 差分远端采样放大器 (每个通道)
• 电流模式控制 / 快速瞬态响应
• 效率高达 96%
• 可调的开关频率 (250kHz 至 1.3MHz)
• 频率同步
• 过流折返保护
• 输出过压保护
• 内部或外部补偿
• 内置温度监视二极管
• 采用 SnPb 涂层或符合 RoHS 标准的涂层

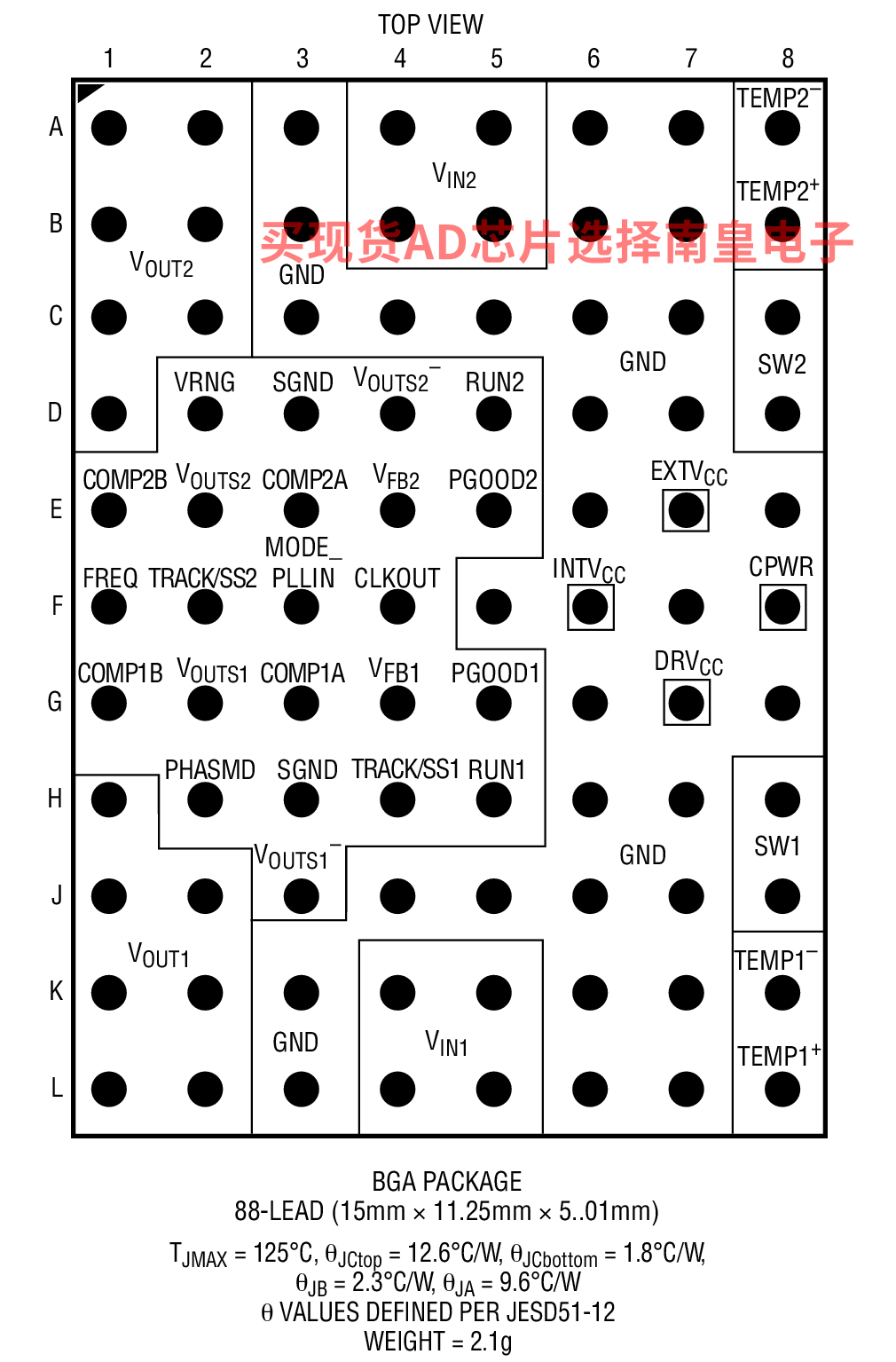

• 11.25mm x 15mm x 5.01mm BGA 封装



LTM4646EY#PBF，封装：88-Lead BGA (15mm x 11.25mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：25.18（100-499个）；20.74（1000+个）

LTM4646IY，封装：88-Lead BGA (15mm x 11.25mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：37.1（100-499个）；30.56（1000+个）

LTM4646IY#PBF，封装：88-Lead BGA (15mm x 11.25mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：27.7（100-499个）；22.81（1000+个）

DC2527A-B：LTM4646演示板| 4.5V ≤ VIN ≤ 20V，VOUT1 = 1.2V (10A)，VOUT2 = 1.5V (10A)

演示电路2527A-B具有双通道10A或单通道20A高效率、开关模式降压功率μModule稳压器LTM4646EY。输入电压范围为4.5V至20V。具有CPWR偏置时的输入电压可低至2.375V。输出电压范围为0.6V至5.5V。某些VIN、VOUT、频率和热条件须降额使用。DC2527A-B提供TRACK/SS引脚，用户可以设置输出跟踪或软启动周期。在重载条件下，该板在连续导通模式下工作。要在低负载电流下实现高效率，MODE_PLLIN跳线可选择断续导通模式。MODE_PLLIN引脚还可以使LTM4646与外部时钟信号（300kHz和1.3MHz之间）同步。DC2527A-B可以为LTM4646选择内部和外部补偿电路。将PHASMD引脚连接至不同的引脚可以产生某些CLKOUT和Channel2相位。在使用或修改演示电路DC2527A-B之前，必须仔细阅读此演示手册与LTM4646数据手册。
