LTM4642 是一款完整的双通道 4A 或单通道 8A 降压型 DC/DC μModule(微型模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器以及所有的支持组件。LTM4642 可在一个4.5V 至 20V 的输入电压范围内运作 (采用外部 CPWR 偏置时的最小值为 2.375V)，支持两个电压范围为 0.6V 至 5.5V 的输出 (由单个外部电阻器来设定)。其高效率设计可为每个输出提供 4A 的连续电流 (峰值为 5A)。

高开关频率和一种谷值电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，而并未牺牲稳定性。两个输出的相位交错 180°，以较大限度地抑制纹波噪声和减少 I/O 电容器。

该电源模块采用 9mm x 11.25mm x 4.92mm BGA 封装。LTM4642 符合 RoHS 标准，并采用无铅涂层。

• 电信和网络设备
• 服务器
• FPGA 电源



• 小外形双通道 4A 电源
• 宽输入电压范围：4.5V 至 20V (采用 CPWR 偏置时的最小值为 2.375V)
• 具 4A DC 的双通道 180° 异相输出
• 具 0.6V 至 5.5V 范围的双通道输出
• 输出电压跟踪
• ±1.5% 最大总 DC 输出电压误差

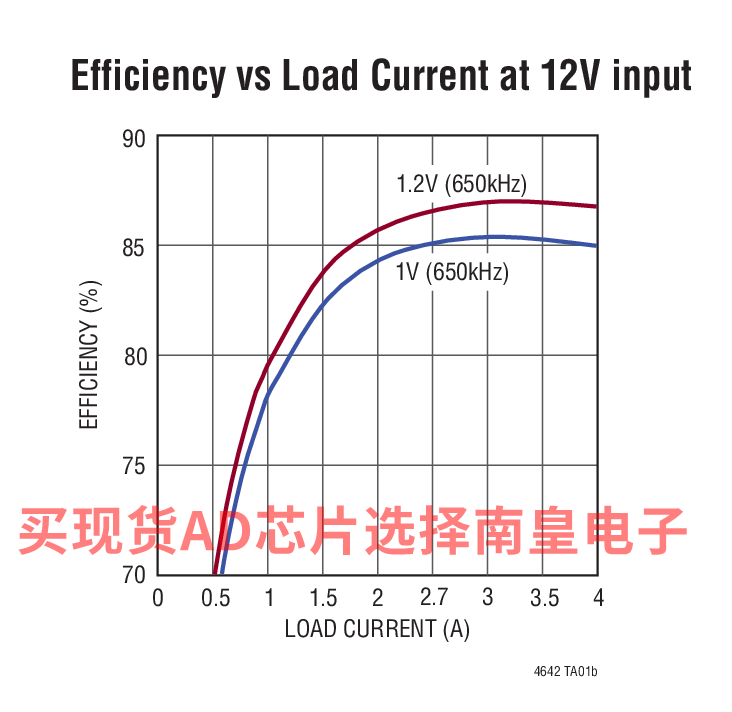

• 高达 95% 的最大效率
• 可锁相固定频率：600kHz 至 1.4MHz
• 恒定导通时间、谷值电流模式架构
• 并联均流
• 可选的突发模式 (Burst Mode) 操作
• 输出过压和过流保护

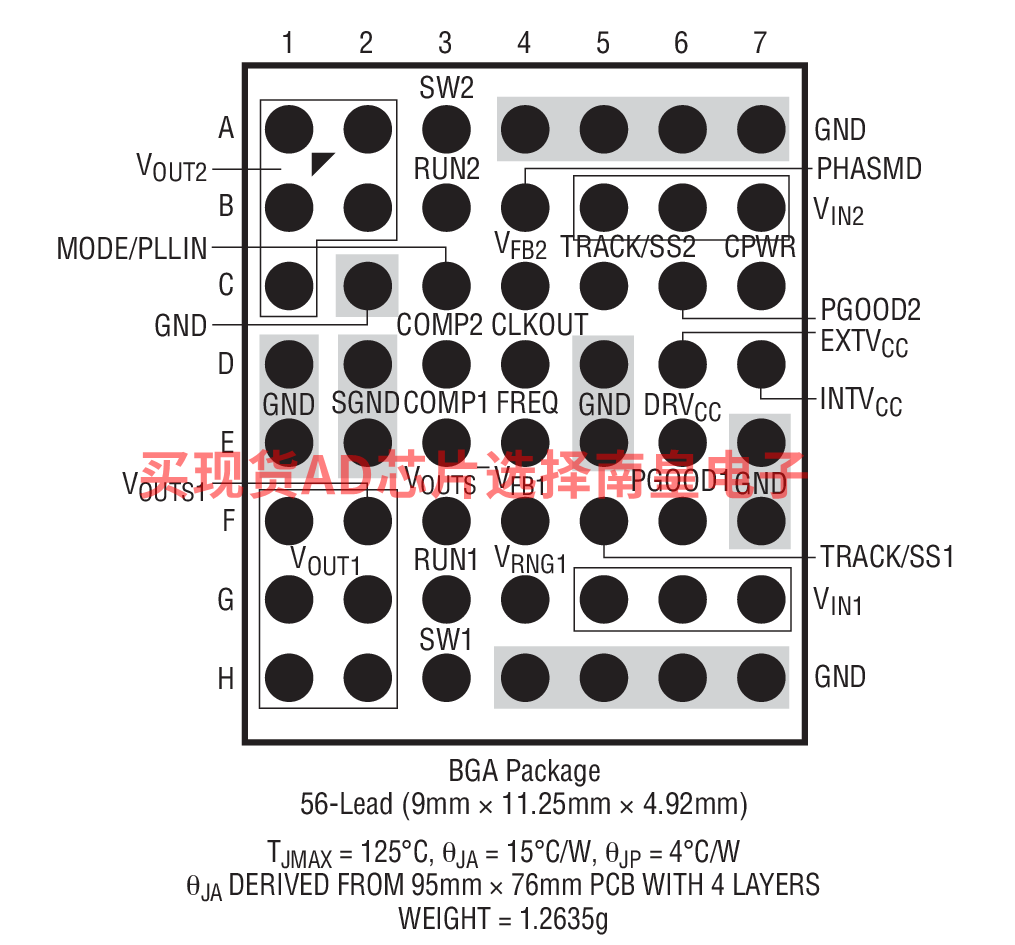

• 9mm x 11.25mm x 4.92mm BGA 封装



LTM4642EY#PBF，封装：56-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：21.37（100-499个）；17.6（1000+个）

LTM4642IY，封装：56-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：30.24（100-499个）；24.90（1000+个）

LTM4642IY#PBF，封装：56-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：23.51（100-499个）；19.36（1000+个）

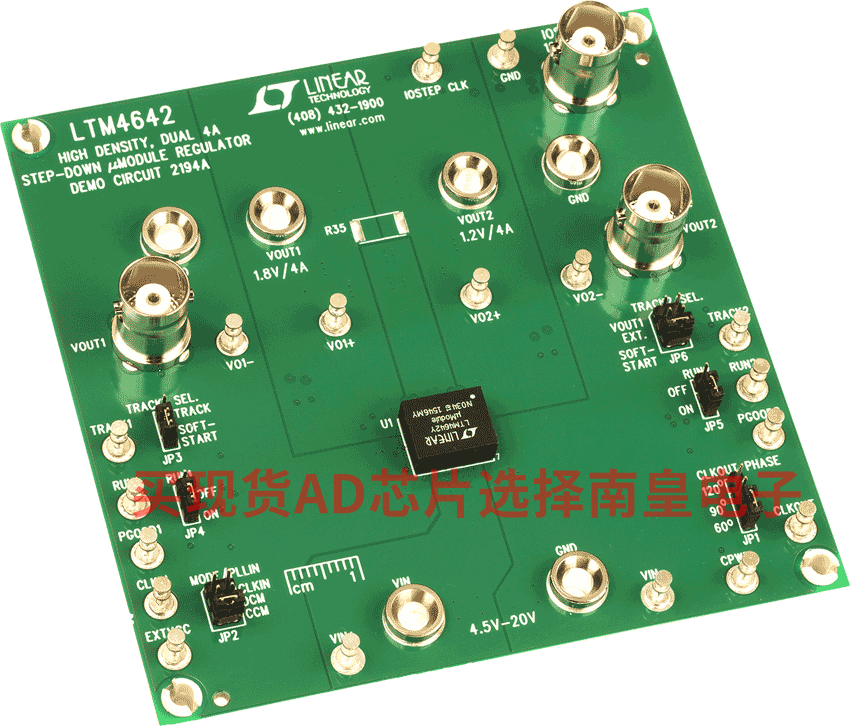

DC2194A：LTM4642 Demo Board | Dual Buck μModule Regulator, 2.5V ≤ VIN ≤ 20VIN, VOUT1 = 1.8V @ 4A, VOUT2 = 1.2V @ 4A

Demonstration circuit of DC2194A features the LTM4642IY, the wide input voltage, high efficiency and power density, dual 4A or single 8A DC/DC step-down μModule regulator. The step-down regulator operates from an input voltage range of 4.5V to 20V (or 2.5V min. with 5V external bias voltage at CPWR) and provides an adjustable output voltage range from 0.6V to 5V at 4A load current per channel. The part is capable of operating in dual phase single output, delivers up to 8A load current with interleaved two phases at 180 degrees. Differential output voltage sensing is available on Channel 1 for applications requiring more accurate output load regulation. A user-selectable mode input is provided to allow users to trade off ripple noise for light load efficiency: Discontinuous Mode (DCM) of operation delivers higher efficiency at light load while Continuous Conduction Mode (CCM) is preferred for noise sensitive applications.
