LTM4641 是一款开关模式降压型 DC/DC μModule(微型模块) 稳压器，具有高级输入和负载保护功能。针对下列故障的跳变检测门限是可定制的：输入欠压、过热、输入过压和输出过压。部分故障条件可针对锁断或迟滞再起动响应而设定 (或停用)。封装中内置了开关控制器和内务处理 IC、功率 MOSFET、电感器、过压驱动器、偏置电路和支持组件。该器件可在 4V 至 38V (4.5V 启动) 的输入电压范围内运作，支持 0.6V 至 6V 的输出 (由一个负责执行负载点电压远端采样的外部电阻器网络来设定)。

LTM4641 的高效率设计能够提供高达 10A 的连续电流。仅需少量的输入和输出电容器。这款稳压器的恒定导通时间电流模式控制架构实现了高降压比以及针对瞬态电压和负载变化的快速响应。LTM4641可提供符合 SnPb或 RoHS 标准引脚涂层的 15mm x 15mm x 5.01mm封装。

• 坚固型电子产品
• 航空电子和工业设备

• 宽工作输入电压范围：4.5V 至 38V
• 10A DC (典型值)、12A 峰值输出电流
• 输出范围：0.6V 至 6V
• ±1.5% 的最大总 DC 输出电压误差
• 用于 POL 调节的差分远端采样放大器
• 内部温度、模拟指示器输出
• 过流折返和过热保护
• 电流模式控制 / 快速瞬态响应
• 可并联以提供更高的输出电流
• 可选的脉冲跳跃操作
• 软起动 / 电压跟踪 / 预偏置启动

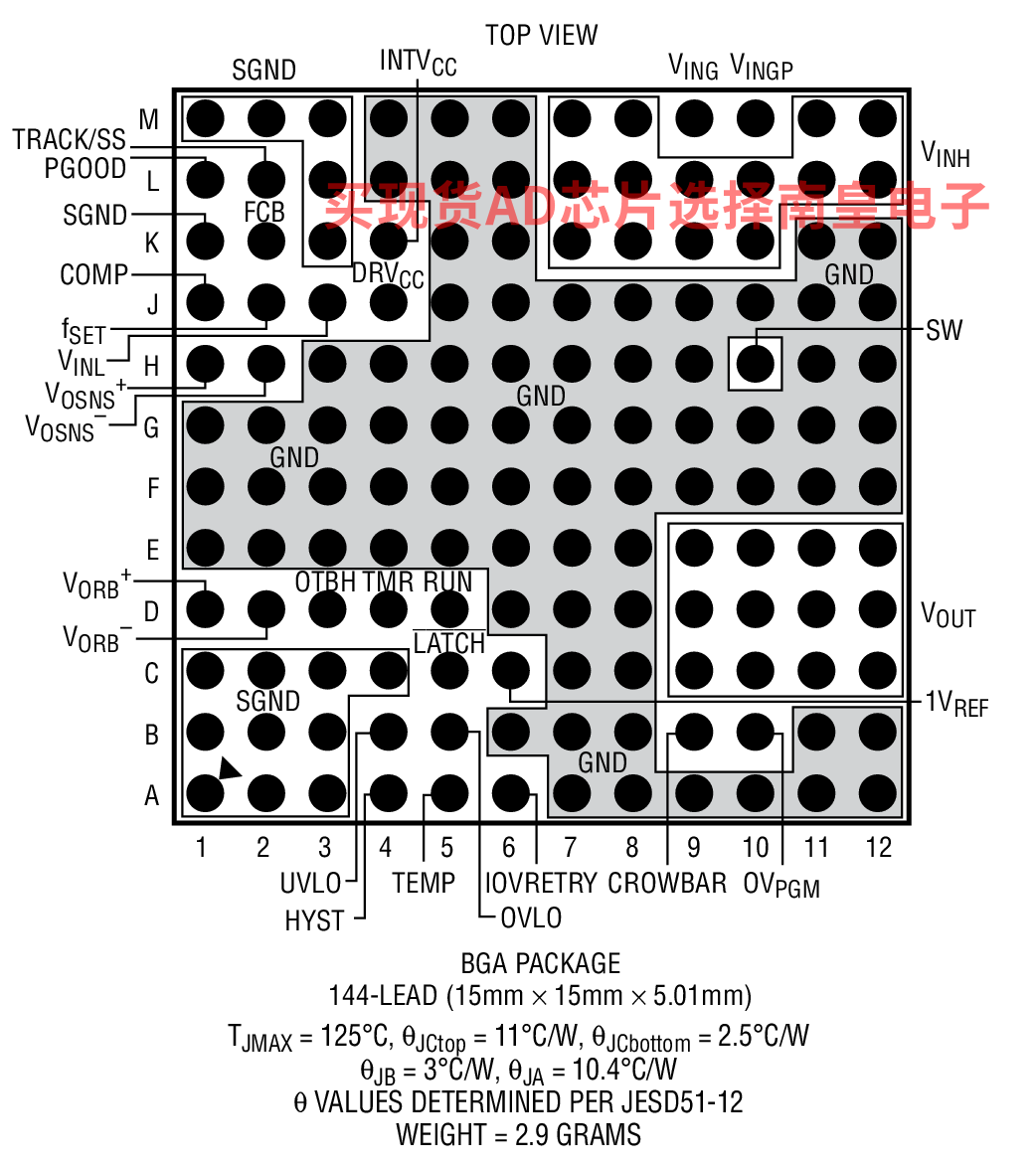

• 15mm x 15mm x 5.01mm BGA 封装
• 符合 SnPb (BGA) 或 RoHS 标准的涂层

• UVLO、过压停机和锁断门限

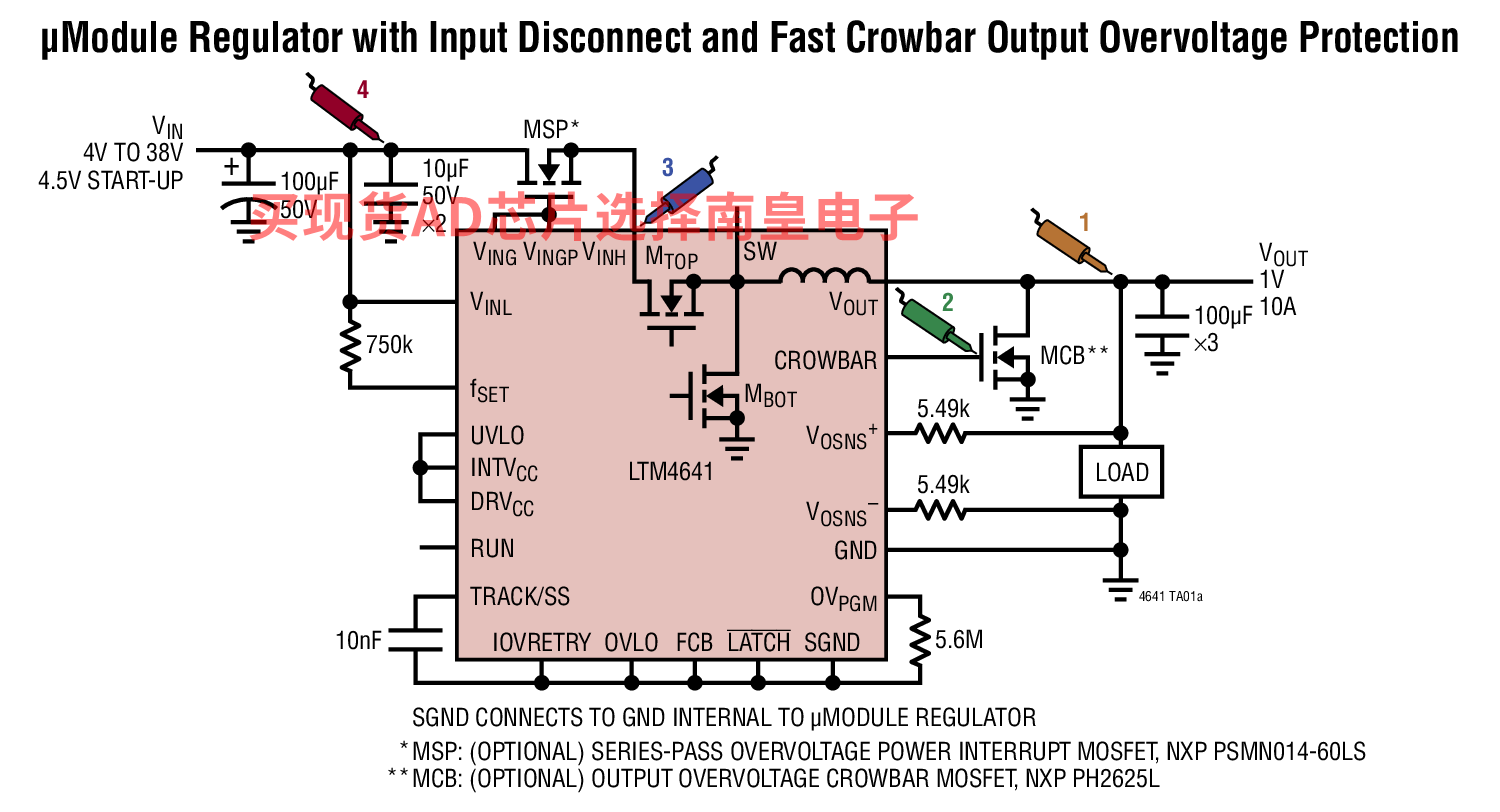

• N 沟道过压电源中断 MOSFET 驱动器
• 可采用极少外部组件的浪涌抑制器

• 稳固、可复位的锁断过压保护
• N 沟道过压放电功率 MOSFET 驱动器

LTM4641EY#PBF，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：34.66（100-499个）；28.55（1000+个）

LTM4641IY，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：53.5（100-499个）；44.08（1000+个）

LTM4641IY#PBF，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：38.14（100-499个）；31.41（1000+个）

LTM4641MPY，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：77.77（100-499个）；64.05（1000+个）

LTM4641MPY#PBF，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：62.39（100-499个）；51.38（1000+个）

DC1543B：LTM4641演示板| 具有高级输入和负载保护的38V、10A、降压型μModule稳压器

演示电路1543B内置LTM4641，它是一款高效率、高密度开关模式降压电源µModule稳压器，具有出色的输入和负载保护特性。输入电压范围为4.5 V至38 V。输出电压在0.8V至6V范围内通过跳线可编程且额定负载电流为10A。某些VIN、VOUT频率和热条件须降额使用。DC1543B提供TRACK/SS引脚，用户可以设置输出跟踪或软启动周期。DC1543B允许用户启用/禁用输入欠压保护；输入锁存/非锁存过压保护；和锁存/非锁存过温保护。

通过将MODE引脚跳线设置为DCM，可以在低负载电流下实现更高的效率。在使用或修改演示电路1543B之前，必须仔细阅读此演示手册与LTM4641数据手册。

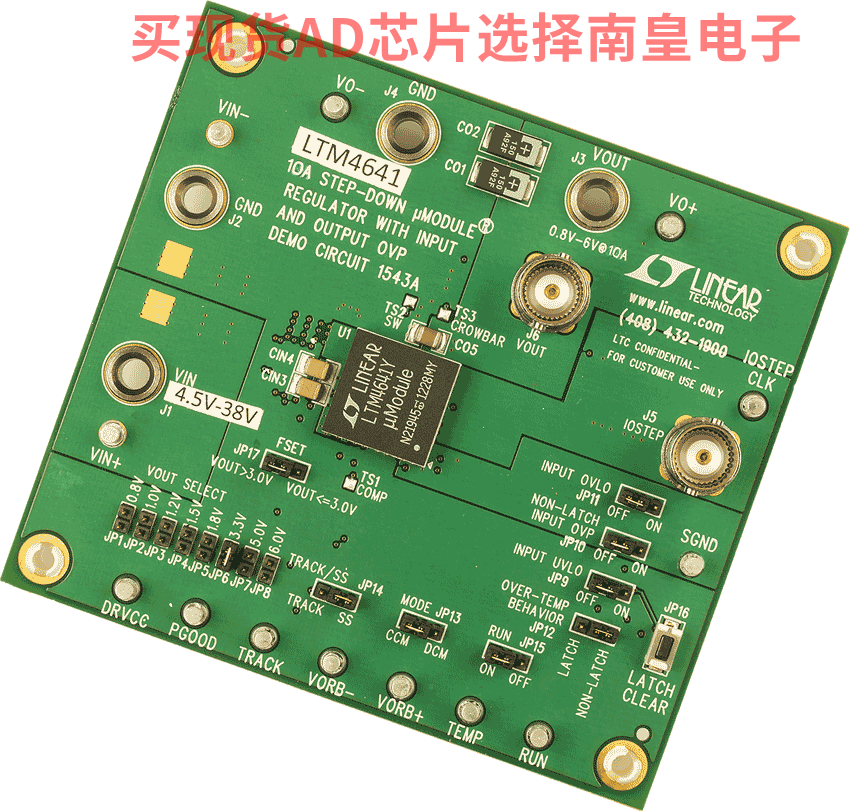

DC1543A：LTM4641 演示板 | 降压 µModule 稳压器，输入和负载保护，4.5 V ≤ VIN ≤ 38 V，VOUT = 0.6 V 至 6 V (在 10 A)

该评估板已停产且不再推荐使用。替代板为DC1543B。

演示电路1543A内置LTM4641，它是一款高效率、高密度开关模式降压电源µModule稳压器，具有出色的输入和负载保护特性。输入电压范围为4.5V至38V。输出电压在0.8V至6V范围内通过跳线可编程且额定负载电流为10A。某些VIN、VOUT、频率和热条件须降额使用。
