LTM4639 是一款完整的 20A 输出、高效率、开关模式、降压型 DC/DC μModule (微型模块) 稳压器。封装中内置了开关控制器、功率FET、电感器和补偿组件。LTM4639 可在一个 2.375V 至 7V 的输入电压范围内运作，支持一个 0.6V 至 5.5V 的输出电压范围 (由单个外部电阻器来设定)。仅需少量的输入和输出电容器。

电流模式操作实现了多达 4 个 LTM4639 稳压器的精准均流，以获得高达 80A 的输出。高开关频率和一种电流模式架构的运用提供了针对电压和负载变化的非常快之瞬态响应，而并未牺牲稳定性。该器件支持频率同步、多相 / 均流、突发模式操作以及用于电源轨排序的输出电压跟踪功能。内置了一个二极管连接的 PNP 晶体管以用作内部温度监视器。如需在高达 20V 的输入条件下运作，请见 LTM4637 的相关信息。

LTM4639 采用 15mm x 15mm x 4.92mm BGA 封装。LTM4639 符合 RoHS 标准。

• 电信服务器和网络设备
• 工业设备
• 医疗系统
• 高环境温度系统
• 3.3V 输入系统

• 完整的 20A 开关模式电源
• 2.375V 至 7V 输入电压范围 (VIN < 4.5V，需要 CPWR 偏置)
• 0.6V 至 5.5V 输出电压范围
• ±1.5% 的最大总 DC 输出电压误差 (-40°C 至 125°C)
• 差分远端采样放大器用于精准稳压 (VOUT ≤ 3.3V)
• 电流模式控制 / 快速瞬态响应
• 并联多相均流 (高达 80A)
• 频率同步
• 可选的脉冲跳跃或突发模式 (Burst Mode) 操作
• 软起动 / 电压跟踪

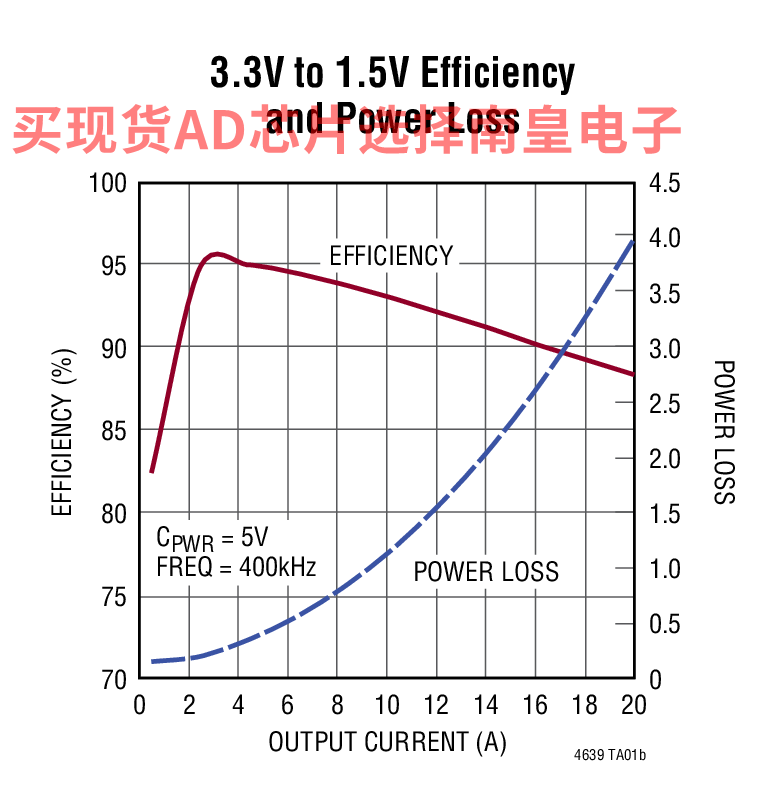

• 效率高达 88% (3.3VIN、1.5VOUT)
• 过流折返保护
• 输出过压保护
• 内部温度监视器
• 过热保护

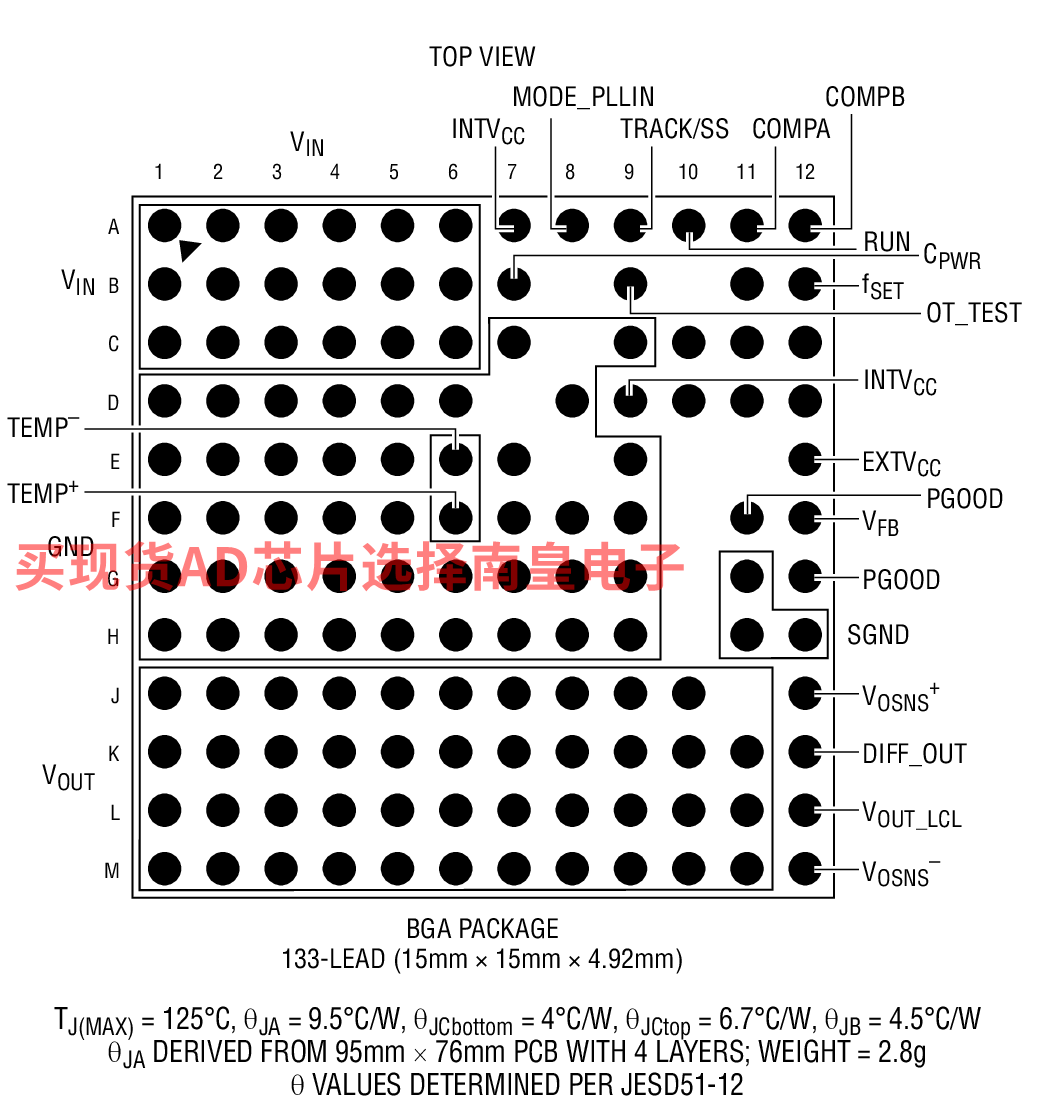

• 15mm x 15mm x 4.92mm BGA 封装

LTM4639EY#PBF，封装：133-Lead BGA (15mm x 15mm x 4.92mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：25.98（100-499个）；21.40（1000+个）

LTM4639IY，封装：133-Lead BGA (15mm x 15mm x 4.92mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：45.31（100-499个）；37.31（1000+个）

LTM4639IY#PBF，封装：133-Lead BGA (15mm x 15mm x 4.92mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：28.59（100-499个）；23.54（1000+个）

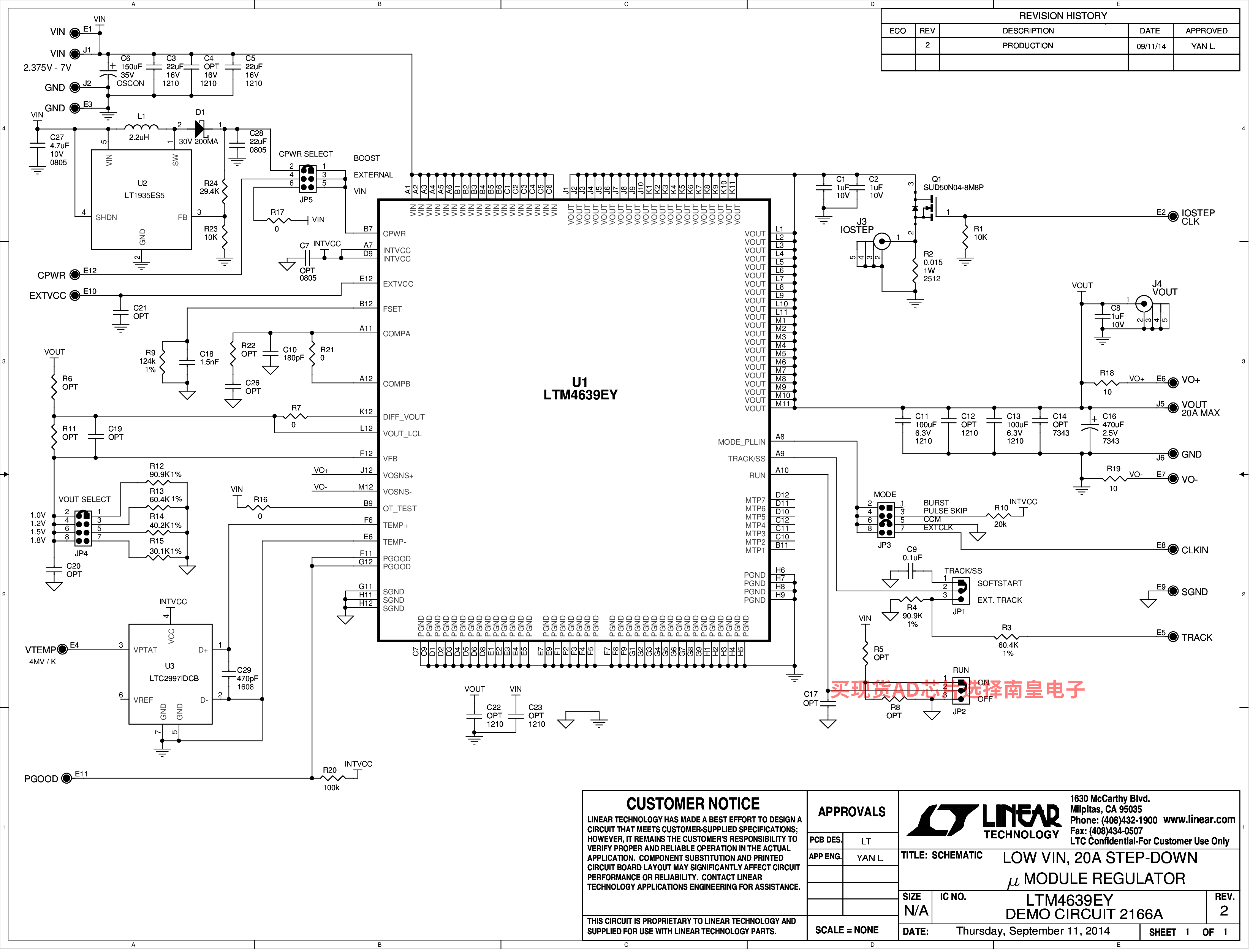

DC2166A：LTM4639 Demo Board |μModule Buck, 2.375V ≤ VIN ≤ 7V, VOUT = 1.0V/1.2V/1.5V/1.8V @ 20A

Demonstration circuit 2166A features the LTM4639EY, a 20A high efficiency, switch mode step-down power μModule regulator. The input voltage range is from 2.375V to 7V. The output voltage range is 0.6V to 5.5V. Derating is necessary for certain VIN, VOUT, frequency and thermal conditions. The DC2166A offers the TRACK/SS pin allowing the user to program output tracking or soft-start period. The board operates in continuous conduction mode in heavy load conditions. For high efficiency at low load currents, the MODE jumper (JP3) selects pulse-skipping mode for noise sensitive applications or Burst Mode operation in less noise sensitive applications. There is an on board boost circuit using LT1935 to provide control power to LTM4639 when VIN is less than 4.5V. LTM4639 has on board diode connected PNP transistors to monitor its internal temperature. A temperature sensor LTC2997 converts the internal temperature to an analog voltage output. The LTM4639 data sheet must be read in conjunction with this demo manual prior to working on or modifying demo circuit DC2166A.
