LTM4638 是一款完整的 15A 降压型开关模式 μModule (电源模块) 稳压器，其采用纤巧型 6.25mm × 6.25mm × 5.02mm BGA 封装。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4638 的工作输入电压范围为 3.1V 至 20V，支持 0.6V 至 5.5V 的输出电压范围 (该范围由单个外部电阻器设定)。它的高效率设计可提供高达 15A 的连续输出电流。只需大容量的输入和输出电容器。

LTM4638 支持可选的不连续模式操作和用于电源轨排序的输出电压跟踪功能。该器件的高开关频率和电流模式控制可针对电压和负载变化实现非常快的瞬态响应，并不会牺牲稳定性。

故障保护功能包括过压、过流和过热保护。

LTM4638 可提供 SnPb 或符合 RoHS 指令的端子涂层。

应用

• 电信、数据通信、网络和工业设备
• 医疗诊断设备
• 数据存储机架单元和板卡
• 测试和调试系统

• 在 <1cm2（单面 PCB）或 0.5cm2（双面 PCB）的空间内提供完整的解决方案
• 6.25mm × 6.25mm × 5.02mm BGA 封装
• 宽输入电压范围：3.1V 至 20V
• 0.6V 至 5.5V 输出电压
• 15A 直流输出电流
• 整个线路、负载和温度范围内的最大总直流输出电压误差为 ±1.5%
• 差分远程感应放大器

• 电流模式控制，快速瞬态响应
• 外部频率同步
• 与多个 LTM4638 多相并联均流
• 输出电压跟踪
• 可选择的不连续模式
• 电源正常指示器
• 过压、过流和过热保护

LTM4638EY#PBF，封装：49-Lead BGA (6.25mm x 6.25mm x 5.02mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：18.45（100-499个）；15.18（1000+个）

LTM4638IY#PBF，封装：49-Lead BGA (6.25mm x 6.25mm x 5.02mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：20.28（100-499个）；16.7（1000+个）

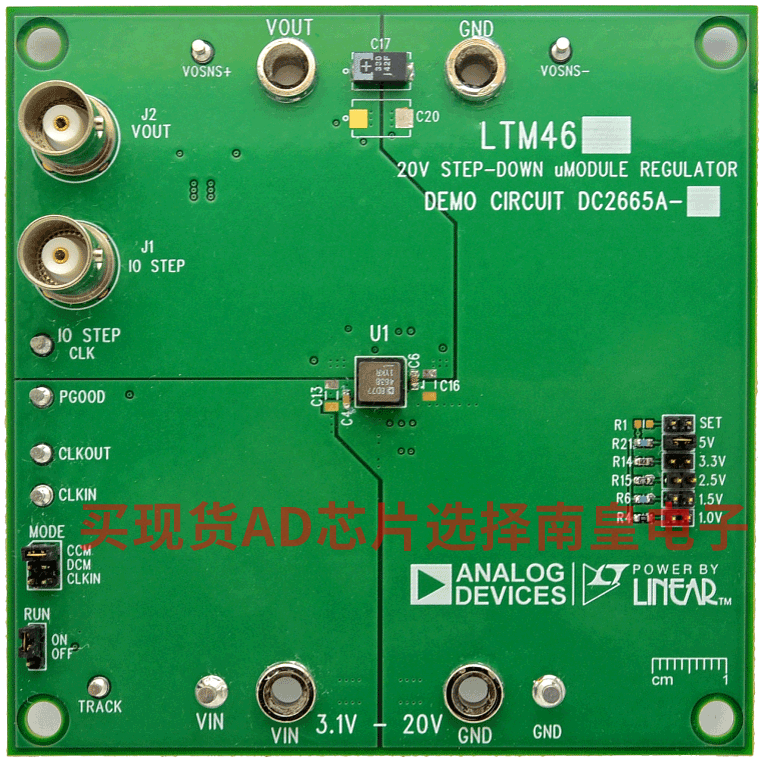

DC2665A-B：LTM4638 20VIN、15A 降压型 µModule 稳压器

演示电路 2665A-B 采用 LTM4638 µModule 稳压器，后者是高性能、高效率降压型稳压器。LTM4638 是一款完整的 DC/DC 负载点稳压器，采用耐热性能增强型 6.25mm × 6.25mm × 5.02mm BGA 封装。LTM4638 的工作输入电压范围为 3.1V 至 20V，能够提供高达 15A 的输出电流。输出电压可在 0.6V 至 5.5V 范围内编程，并可远端采样。堆叠式电感器设计可改善散热性能，并显著地缩减封装面积。通过 TRACK/SS 引脚可提供输出电压跟踪功能，用于进行电源轨排序。通过 SYNC/MODE 引脚可实现外部时钟同步。如欲在低负载电流下实现高效率，在对噪声不太敏感的应用中采用 MODE 跳线 (JP7) 选择 DCM 模式操作。在处理或修改 DC2665A-B 时，必须结合本演示手册阅读 LTM4638 数据手册。
