LTM4636 是一款 40A 降压型 μModule (电源模块) 开关稳压器，该器件具有一个用作散热器的叠置电感器，以在小型封装中更快速地散热并以更低温度运行。裸露电感器允许从任意方向与气流直接接触。LTM4636 提供 40W (12VIN、1VOUT、40A、200LFM) 时，温度仅比环境温度升高 40°C。在环境温度高达 83°C 时，可提供 40W 满功率，在 110°C 的环境温度下可支持 20W 半功率。

LTM4636 以 92%、90% 和 88% 的效率运行，分别向 1V 负载 (12VIN) 提供 15A、30A 和 40A 电流。该μModule 稳压器是可扩展的，例如 4 个 LTM4636 采用并联均流模式时可提供 160W 功率，而温度仅上升 40°C，效率为 88% (12VIN、1VOUT、400LFM)。LTM4636 采用 16mm × 16mm × 7.07mm BGA 封装。

• 电信服务器和网络设备
• 工业设备和医疗系统

• 堆叠式电感器充当散热器
• 宽输入电压范围：4.7V 至 15V
• 0.6V 至 3.3V 输出电压范围
• 在整个电压、负载和温度范围 (–40°C 至 125°C) 内具有±1.3% 的总 DC 输出电压误差
• 用于实现精准稳压的差分远端采样放大器
• 电流模式控制 快速瞬态响应
• 频率同步
• 并联均流 (高达 240A)
• 内部或外部补偿

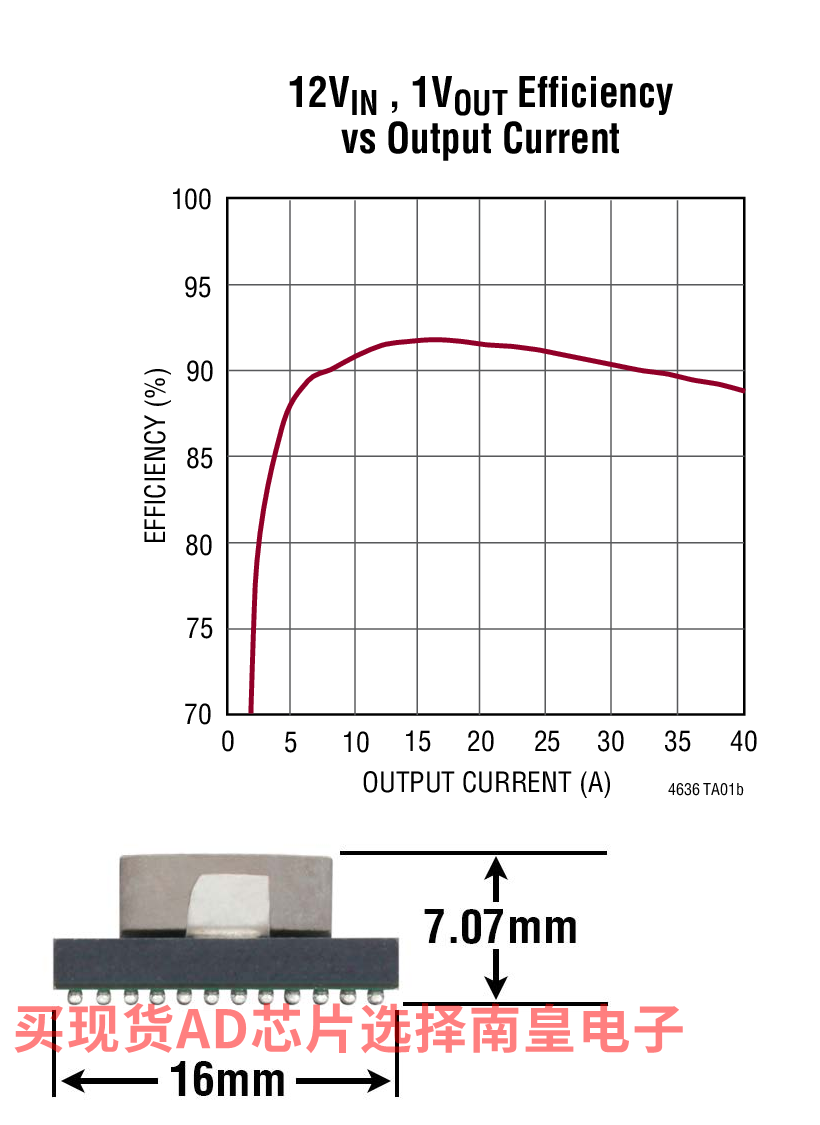

• 在 40A 时效率达 88% (12VIN、1VOUT)
• 过流折返保护

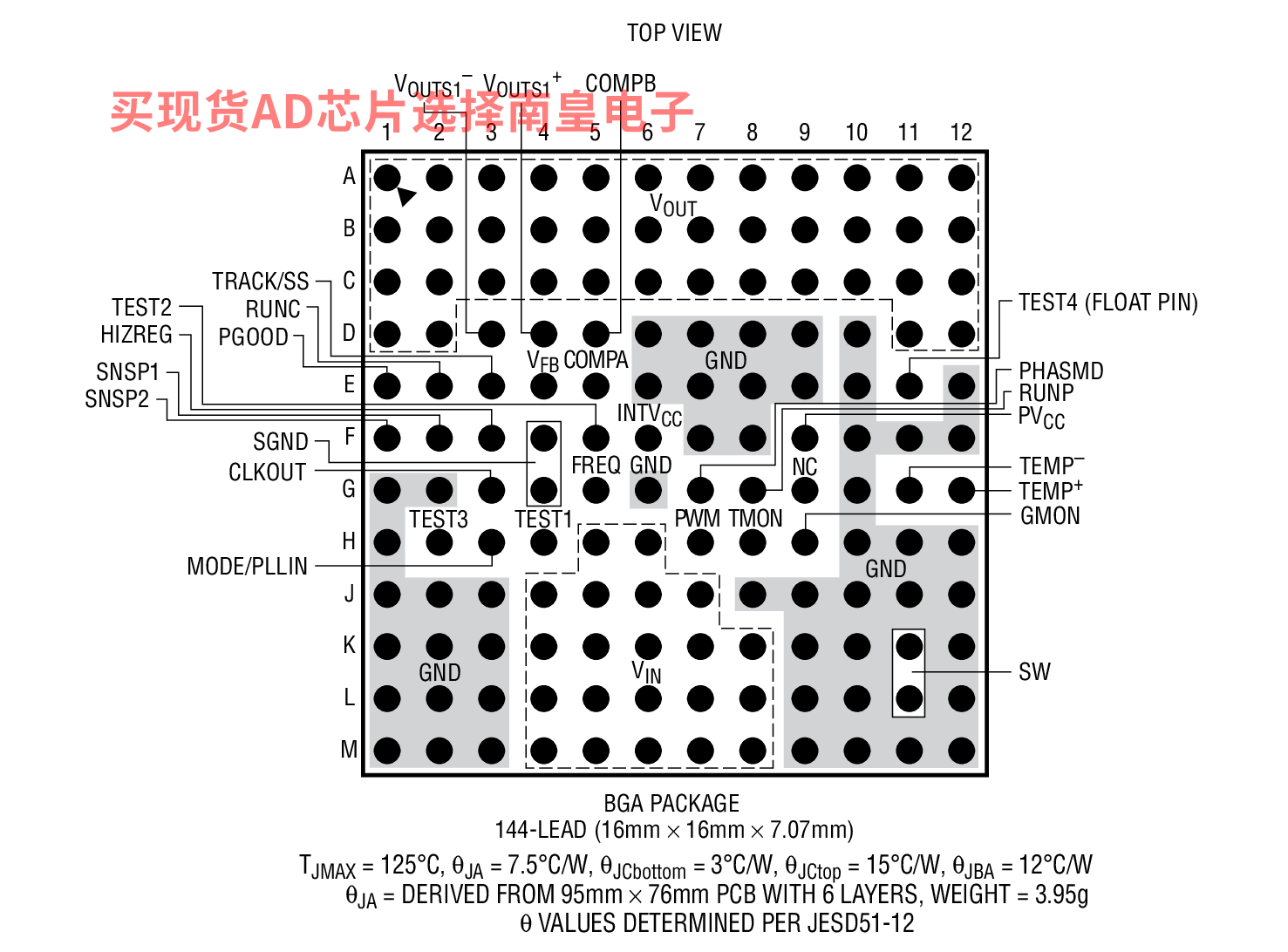

• 16mm x 16mm x 7.07mm BGA 封装



LTM4636EY#PBF，封装：144-Lead BGA (16mm x 16mm x 7.07mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：51.9（100-499个）；42.74（1000+个）

LTM4636IY#PBF，封装：144-Lead BGA (16mm x 16mm x 7.07mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：57.08（100-499个）；47（1000+个）

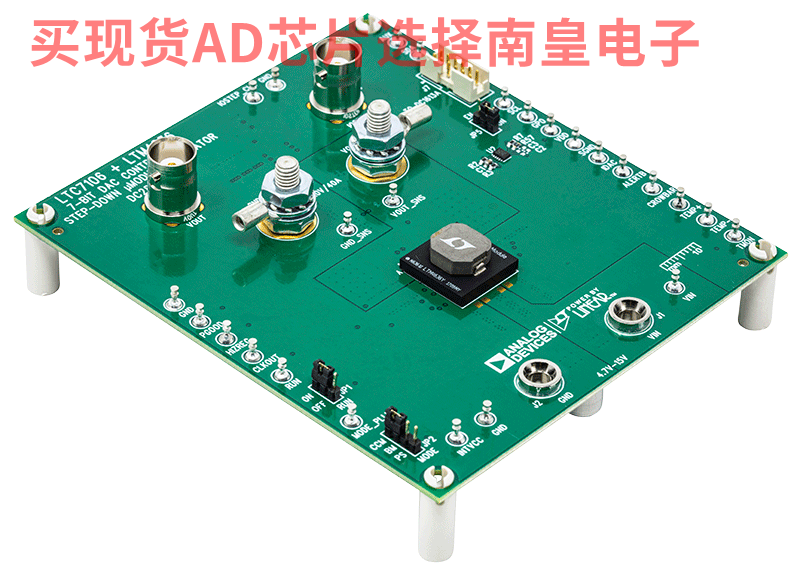

DC2830A：LTC7106 和 LTM4636 演示板 | 具有 PMBus 控制的降压型 μModule 稳压器的 7 位 DAC

演示电路 2830A 采用 LTM4636EY，后者是一款受 LTC7106EDDB (一款具有 PMBus 接口的精准、双向 7 位电流 DAC) 控制的 40A 高效率开关模式降压型 µModule 稳压器。LTC7106 用于通过 PMBus 来调节 LTM4636 的输出电压。LTM4636 的输入电压范围为 4.7V 至 15V，输出电压范围为 0.6V 至 3.3V。对于某些 VIN、VOUT、频率和热状况，有必要进行降额处理。LTC7106 需要 2.5V 至 5.5V 的输入电压，而且在 DC2830A 上，它是由 DC1613A 接口转换板直接供电。LTC7106 提供三种 IDAC 输出电流范围：标称范围 (–64µA 至 63µA)、高范围 (–256µA 至 252µA) 和低范围 (–16µA 至 15.75µA)。标称范围以最高准确度进行了优化。 建议用户使用 IDAC 设置的标称范围设计电阻分压器。

如欲了解 LTC7106 的电源系统管理功能，请将 GUI 软件 LTpowerPlay 下载到您的 PC 上，并使用 ADI 的 I2C/SMBus/PMBus 接口转换板 DC1613A 连接到电路板。LTpowerPlay 使用户能在运行当中重新配置器件、查看 IDAC 电流值和故障状态。

在处理或修改演示电路 DC2830A 之前，必须结合本演示手册阅读 LTM4636 和 LTC7106 数据手册。
