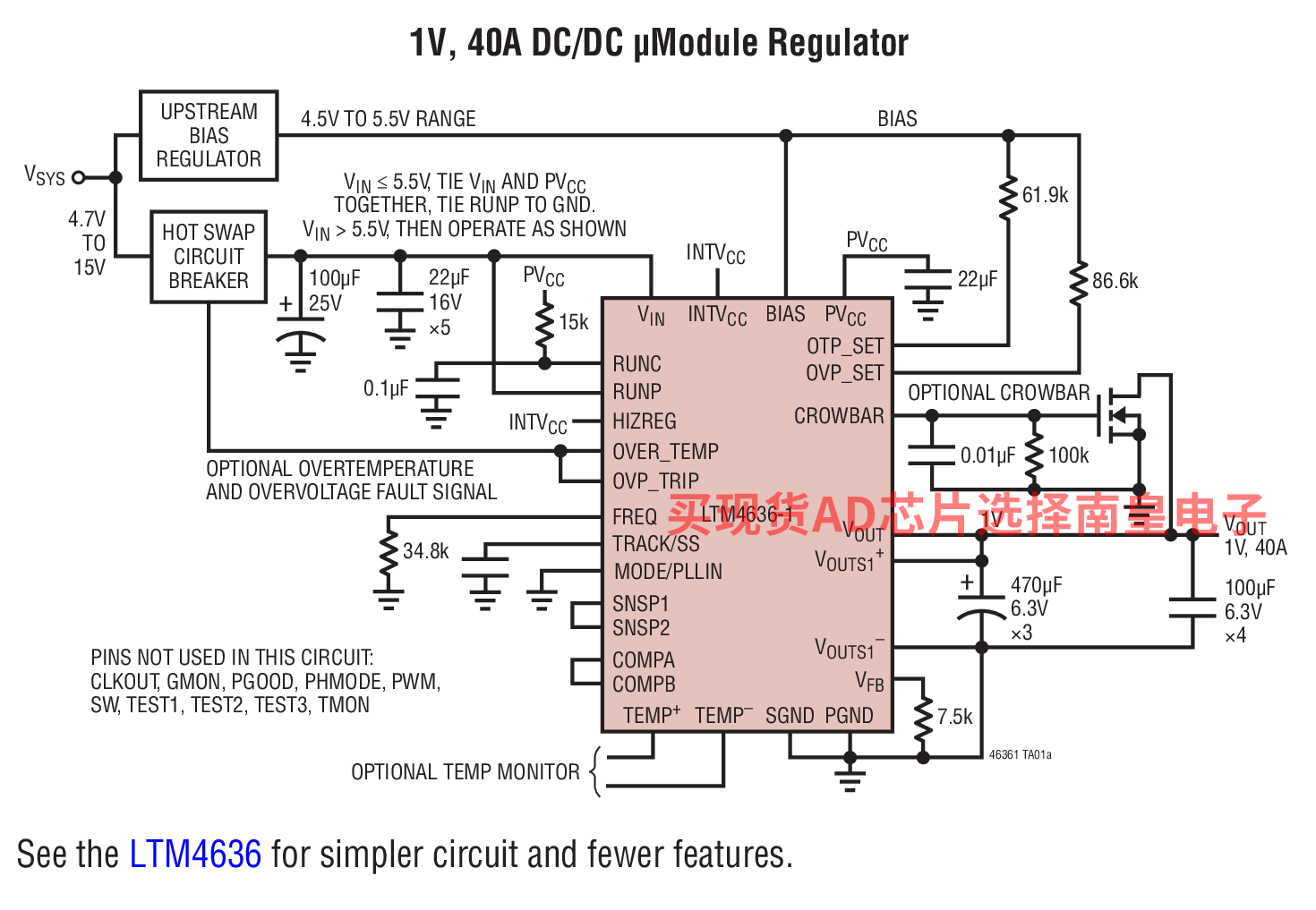

LTM4636-1 是一款 40A 降压型 μModule(电源模块) 开关稳压器，该器件具有用作散热器的堆叠式电感器，以在小型封装内提供散热和降低工作温升。LTM4636-1 可检测过温和输入 / 输出过压情况，并能使一个上游电源或电路断路器跳变以保护自身及其负载。用作散热器的裸露式电感器使得可与来自任何方向的气流直接接触。LTM4636-1 能够提供 40W (12VIN、1VOUT、40A、200LFM) 的功率，仅在环境温度以上产生 40°C 的温升。在高达 83°C 的环境温度条件下可提供 40W 的满功率，而在 110°C 的环境温度时则可支持 20W 的半功率。

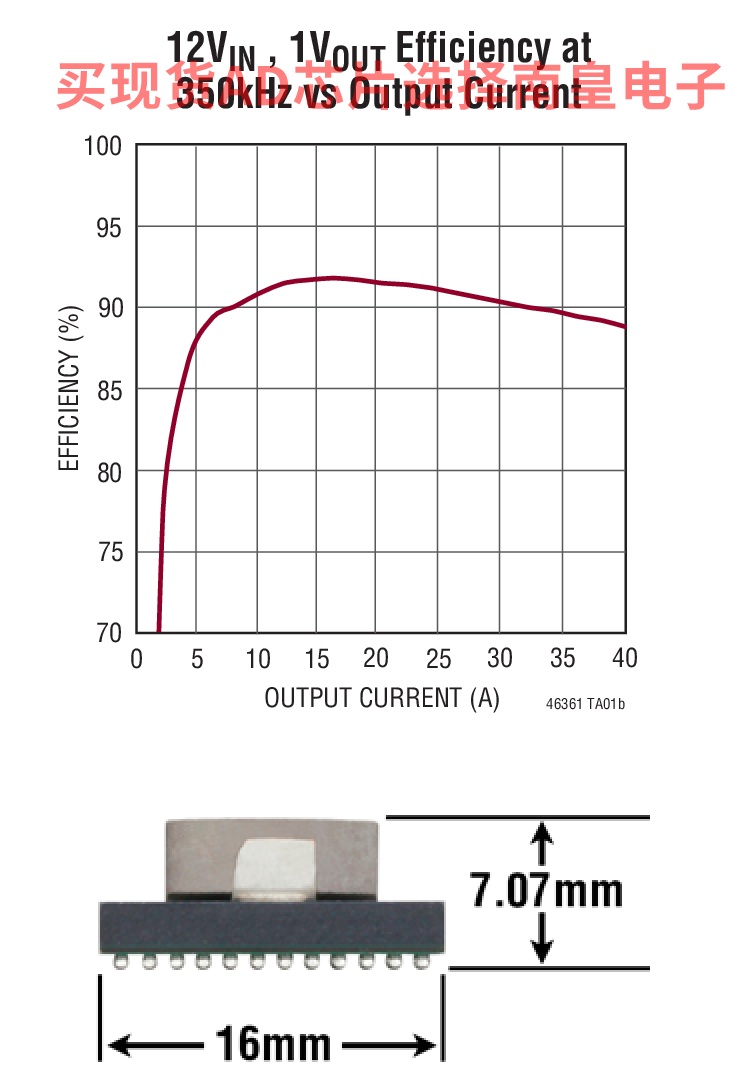

LTM4636-1 以 92%、90% 和 88% 的效率工作，可向一个 1V 负载分别提供 15A、30A 和40A的电流 (12VIN)。该 μModule 稳压器具有可扩展性，4 个处于均流状态的 LTM4636-1 可提供 160W 的功率 (温升仅为 40°C) 和 88% 的效率 (12VIN、1VOUT、400LFM)。LTM4636-1 采用 16mm x 16mm x 7.07mm BGA 封装。

• 电信服务器和网络设备
• 工业设备和医疗系统

• 过温、输入 / 输出过压保护
• 可使上游电源或电路断路器跳变
• 堆叠式电感器充当散热器
• 宽输入电压范围：4.7V 至 15V
• 0.6V 至 3.3V 输出电压范围
• ±1.3% 的总 DC 输出电压误差 (–40°C 至 125°C)
• 用于实现精准稳压的差分远端采样放大器
• 电流模式控制 / 快速瞬态响应
• 频率同步
• 并联均流 (高达 240A)
• 在 40A 时效率达 88% (12VIN、1VOUT)
• 过流折返保护
• 过温停机

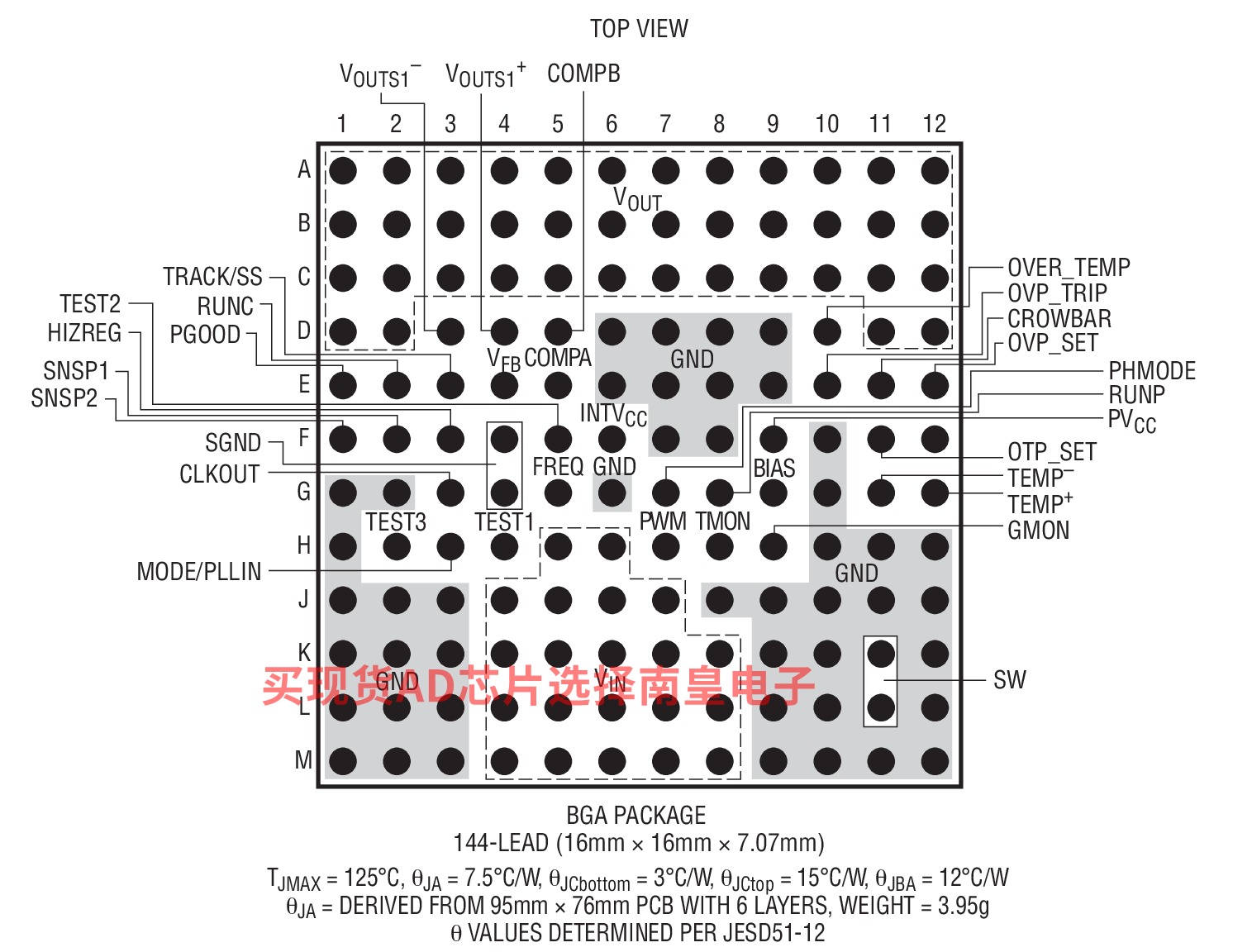

• 16mm x 16mm x 7.07mm BGA 封装



LTM4636EY-1#PBF，封装：144-Lead BGA (16mm x 16mm x 7.07mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：48.69（100-499个）；40.1（1000+个）

LTM4636IY-1#PBF，封装：144-Lead BGA (16mm x 16mm x 7.07mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：53.56（100-499个）；44.11（1000+个）

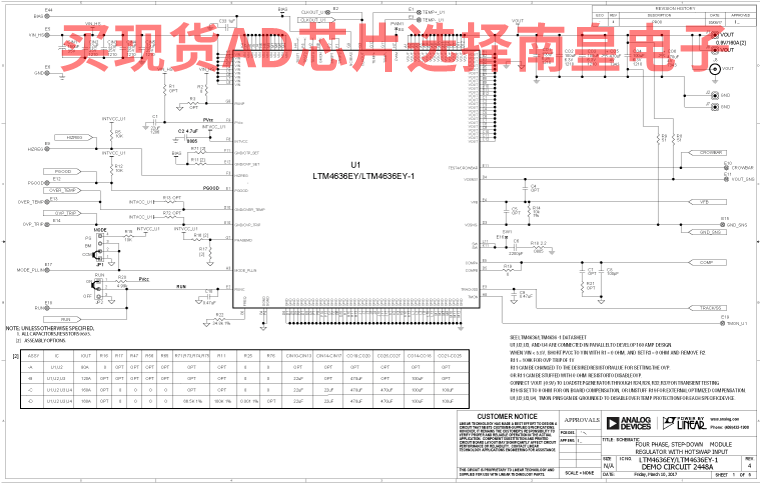

DC2448A-D：LTM4636-1 具有过压和过热保护功能的多相 160A 降压型电源 µModule 稳压器

演示电路 DC2448A-D 采用多相 (PolyPhase) 设计，该设计使用 LTM4636-1EY，这是一款具有过压和过热保护功能的 40A 高效率、开关模式降压型电源 µModule 稳压器。输入电压范围为 9V 至 15V。输出电压范围为 0.6V 至 3.3V。DC2448A-D 可提供 160A 的标称输出电流。DC2448A-D 具有内置热插拔电路，可在过压和过热情况下断开输入电源并保护 LTM4636-1 和负载。如数据手册中所述，对于某些 VIN、VOUT和热状况，必需进行输出电流降额处理。在重负载条件下，该演示板以连续导通模式运行。

为了在低负载电流下实现高效率，MODE_PLLIN 跳线选择脉冲跳跃模式 (在对噪声敏感的应用中) 或突发模式（Burst Mode）操作(在对噪声不太敏感的应用中)。MODE_PLLIN 引脚还可使 LTM4636-1 同步至一个外部时钟信号。DC2448A-D 允许为 LTM4636-1 选择内部和外部补偿电路。在处理或修改演示电路 DC2448A-D 之前，必须结合本演示手册阅读 LTM4636-1 数据手册。

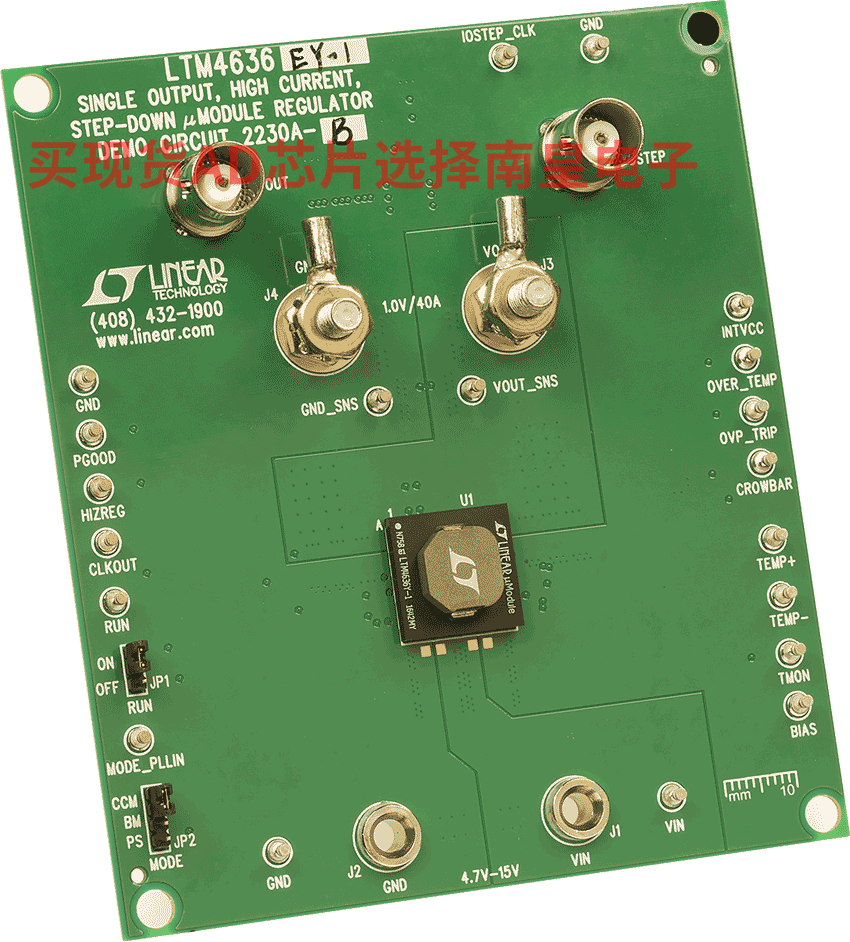

DC2230A-B：LTM4636-1 Demo Board | Buck µModule Regulator with Overvoltage/Temperature Protection, Stacked Inductor; 4.7V ≤ VIN ≤ 15V, VOUT = 1V @ 40A

Demonstration circuit 2230A-B features the LTM4636-1EY, a 40A high efficiency, switch mode step-down power μModule regulator with overtemperature and input/output overvoltage protection. The input voltage range is from 4.7V to 15V. For a 4.7V to 5.5V input voltage range, short PVCC pin to the VIN pin with R8 = R21 = 0Ω and remove R17. The output voltage range is 0.6V to 3.3V. Derating is necessary for certain VIN, VOUT, frequency and thermal conditions. The board operates in continuous conduction mode with heavy load conditions. For high efficiency at low load currents, the MODE_PLLIN jumper selects pulse-skipping mode for noise sensitive applications or Burst Mode operation in less noise sensitive applications. The MODE_PLLIN pin also allows the LTM463-16 to synchronize to an external clock signal. DC2230A-B has the option of choosing either internal or external compensation circuit for the LTM4636-1. Tying the PHASMD pin to a different voltage generates a certain phase difference between the MODE_PLLIN and CLKOUT pins. The LTM4636-1 data sheet must be read in conjunction with this demo manual prior to working on or modifying demo circuit DC2230A-B.
