LTM4634 将三个完整的 5A / 5A / 4A 高效率开关模式 DC/DC 转换器整合在一个小型封装之中。封装中内置了开关控制器、功率 FET、电感器和大多数支持组件。LTM4634 可在 4.75V 至 28V 的输入电压范围内运作，并提供了三个独立的输出电压。VOUT1 和 VOUT2 的可调范围为 0.8V 至 5.5V，而 VOUT3 的可调范围则为 0.8V 至 13.5V。每个输出电压由单个外部电阻器来设定。

高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，并且未牺牲稳定性。该器件支持频率同步、多相并行运作、软起动以及用于电源轨排序的输出电压跟踪。

故障保护功能包括过压保护、过流保护和温度监视。该电源模块采用节省空间的耐热性能增强型 15mm x 15mm x 5.01mm BGA 封装。LTM4634 采用 SnPb (BGA) 或符合 RoHS 标准的端子涂层。

• 电信、网络和工业设备
• 高密度负载点电压调节

• 三个独立的高效率调节器通道
• IOUT1,2 = 5A，IOUT3 = 4A
• 输入电压范围：4.75V 至 28V
• 用于每个通道的独立 VIN
• VOUT1,2 电压范围：0.8V 至 5.5V
• VOUT3 电压范围：0.8V 至 13.5V
• ±1.5% 的最大总 DC 输出误差
• 电流模式控制 / 快速瞬态响应
• 频率同步
• 输出过压和过流保护
• 具均流能力的多相 (PolyPhase) 操作
• 通用温度监视器
• 软起动 / 电压跟踪
• 电源良好监视器
• 采用 SnPb 或符合 RoHS 标准的涂层

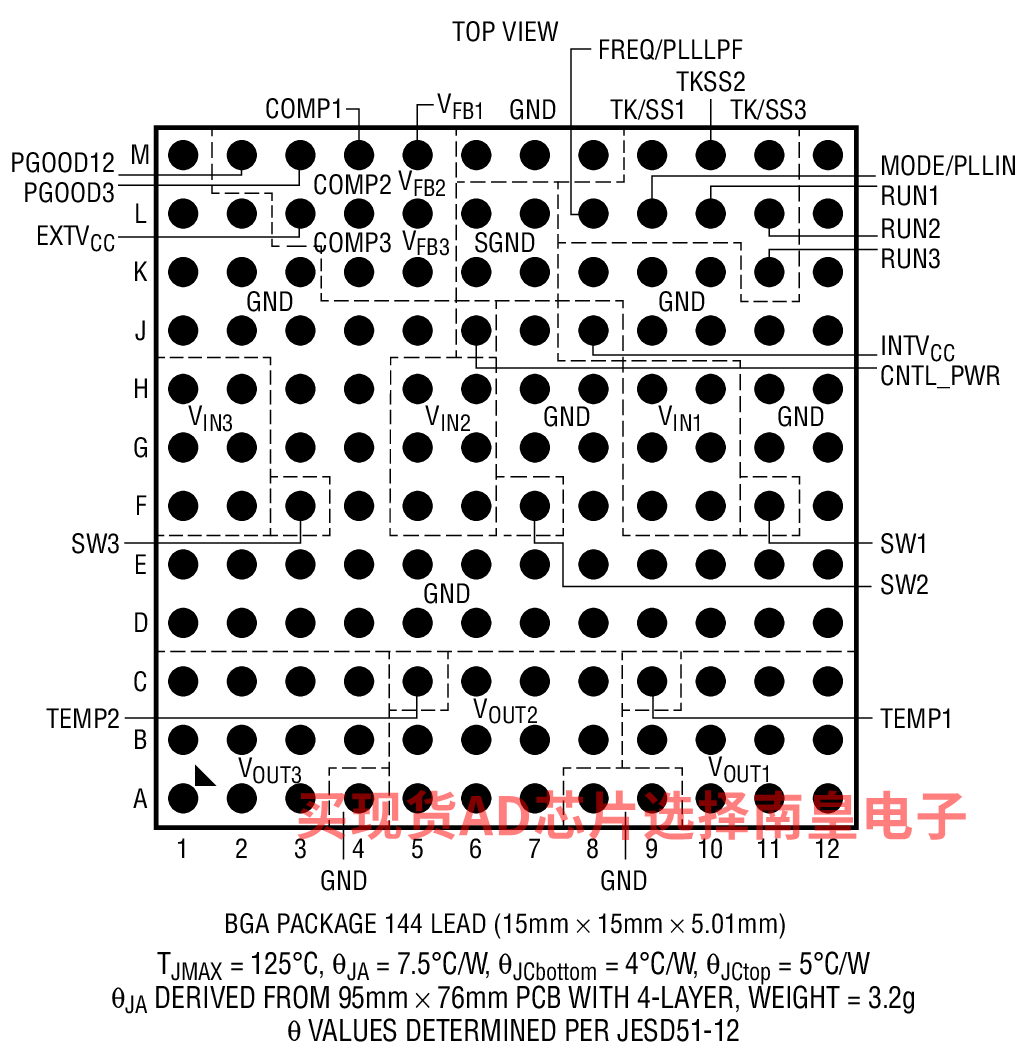

• 15mm x 15mm x 5.01mm BGA 封装

LTM4634EY#PBF，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：48.02（100-499个）；39.55（1000+个）

LTM4634IY，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：70.94（100-499个）；58.42（1000+个）

LTM4634IY#PBF，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：52.83（100-499个）；43.51（1000+个）

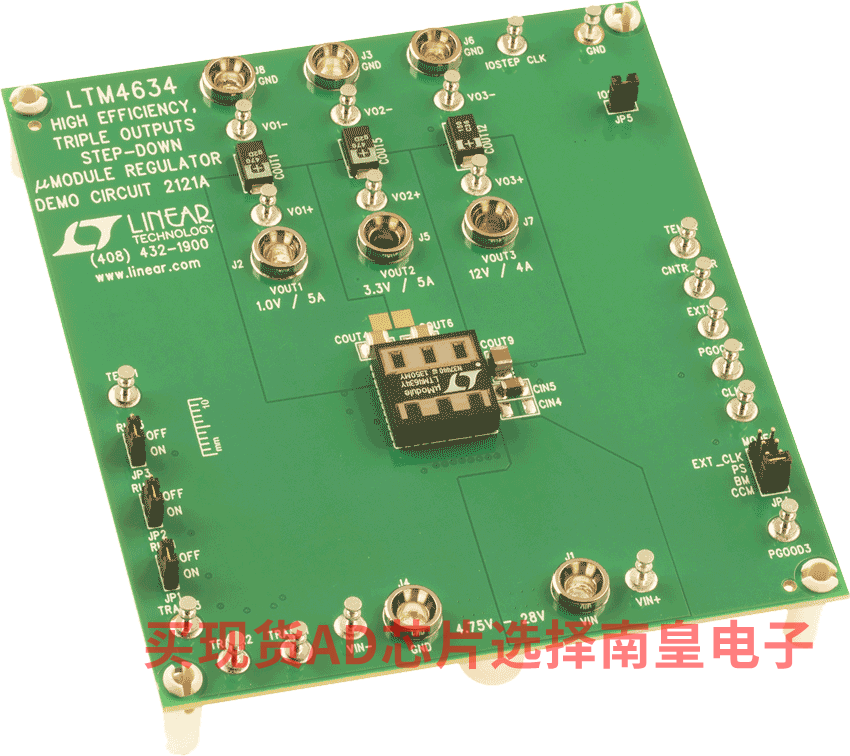

DC2121A：LTM4634 Demo Board | Triple, 4.75V ≤ VIN ≤ 28V, VOUT1/VOUT2 = 0.8V to 5.5V @ 5A, VOUT3 = Up to 13.5V @ 4A

Demonstration circuit 2121A features the LTM4634, a high efficiency, triple 5A/5A/4A step-down power μModule regulator. The input voltage range is from 4.75V to 28V. The output voltage range is 0.8V to 5.5V for Channel 1 and Channel 2, 0.8V to 13.5V for Channel 3. Derating is necessary for certain VIN, VOUT, frequency and thermal conditions. The DC2121A offers access to the TK/SS pins allowing the user to program output tracking or soft-start period. The board operates in continuous conduction mode in heavy load conditions.
