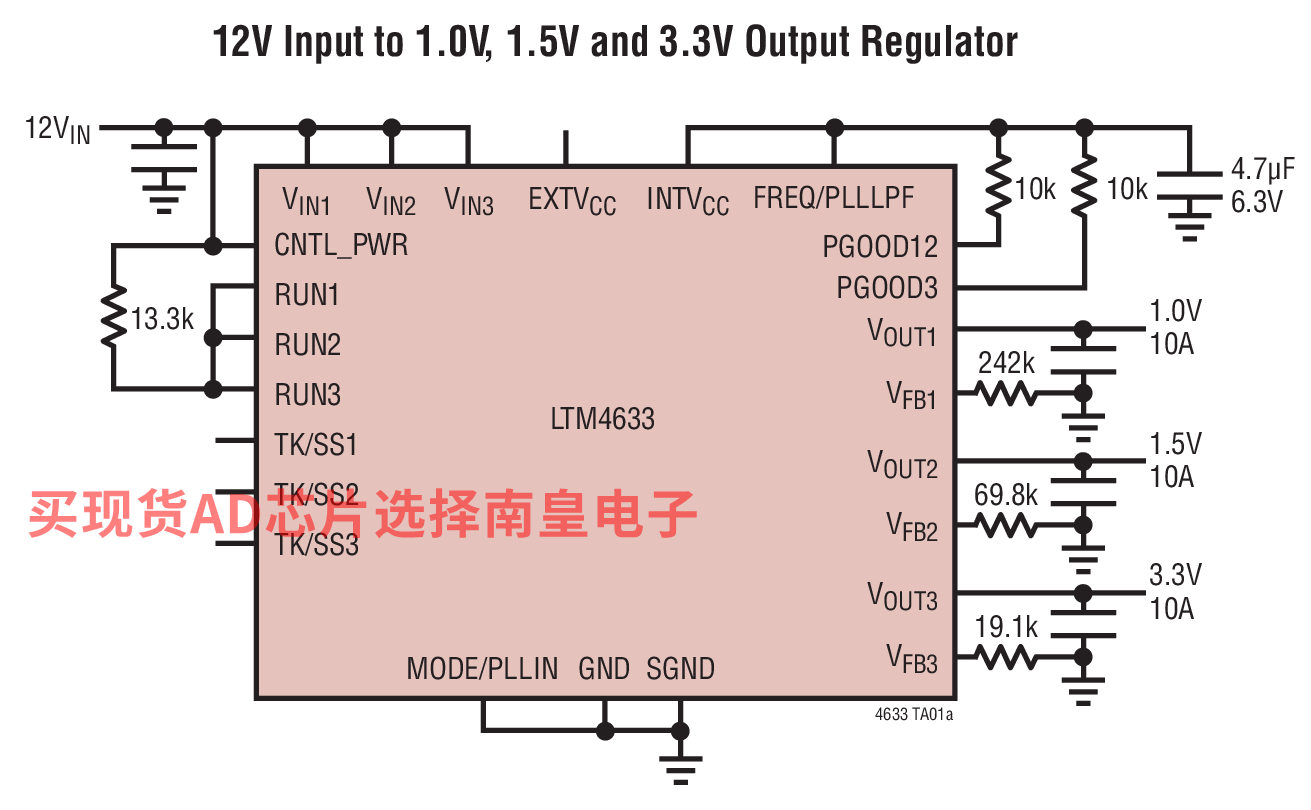

LTM4633 μModule (微型模块) 稳压器将三个完整的 10A 开关模式 DC/DC 转换器整合在一个小型封装之中。封装中内置了开关控制器、功率 FET、电感器和大多数支持组件。LTM4633 的三个稳压器依靠 4.7V 至 16V 输入电压轨或 2.375V 至 16V (采用一个外部 5V 偏置) 电压运作。VOUT1 和 VOUT2 输出范围为 0.8V 至 1.8V，而 VOUT3 输出范围则为 0.8V 至 5.5V。每个输出由一个外部电阻器来设定。

高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，并且未牺牲稳定性。该器件支持频率同步、VOUT1 和 VOUT2 的多相并行运作、软起动以及用于电源轨排序的输出电压跟踪。

故障保护功能包括过压、过流保护和温度监视。该电源模块采用节省空间的耐热性能增强型 15mm x 15mm x 5.01mm BGA 封装。LTM4633 符合 RoHS 标准，并采用无铅涂层。

应用

• 电信、网络和工业设备
• 高密度负载点调节

• 三个独立的 10A DC 输出电流调节器通道
• 输入电压范围：4.7V 至 16V
  • 2.375V 至 16V (采用外部 5V 偏置)
• VOUT1,2 电压范围：0.8V 至 1.8V
• VOUT3 电压范围：0.8V 至 5.5V
• ±1.5% 最大总 DC 输出误差
• 电流模式控制 / 快速瞬态响应
• 频率同步
• 输出过压和过流保护
• 多相操作 (在 VOUT1 和 VOUT2 上实现均流)
• 通用温度监视器
• 软起动 / 电压跟踪
• 电源良好监视器

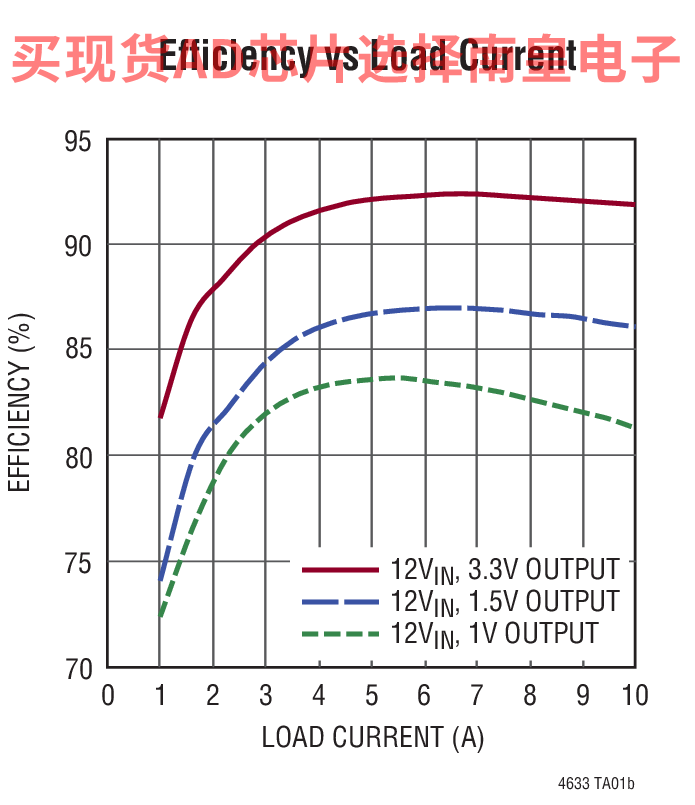

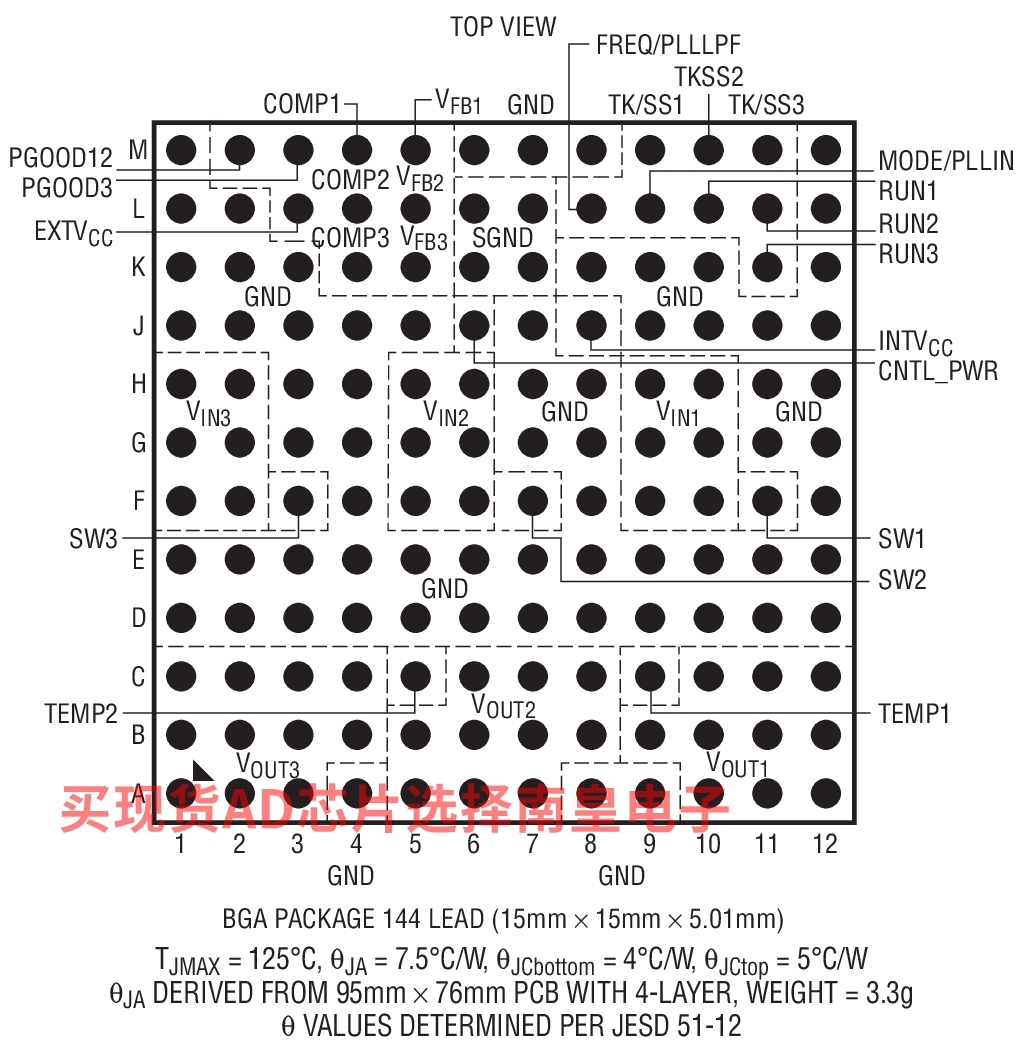

• 15mm x 15mm x 5.01mm BGA 封装

LTM4633EY#PBF，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：48.02（100-499个）；39.55（1000+个）

LTM4633IY，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：68.22（100-499个）；56.18（1000+个）

LTM4633IY#PBF，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：52.83（100-499个）；43.51（1000+个）

LTM4633MPY，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：109.03（100-499个）；89.78（1000+个）

LTM4633MPY#PBF，封装：144-Lead BGA (15mm x 15mm x 5.01mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：93.63（100-499个）；77.11（1000+个）

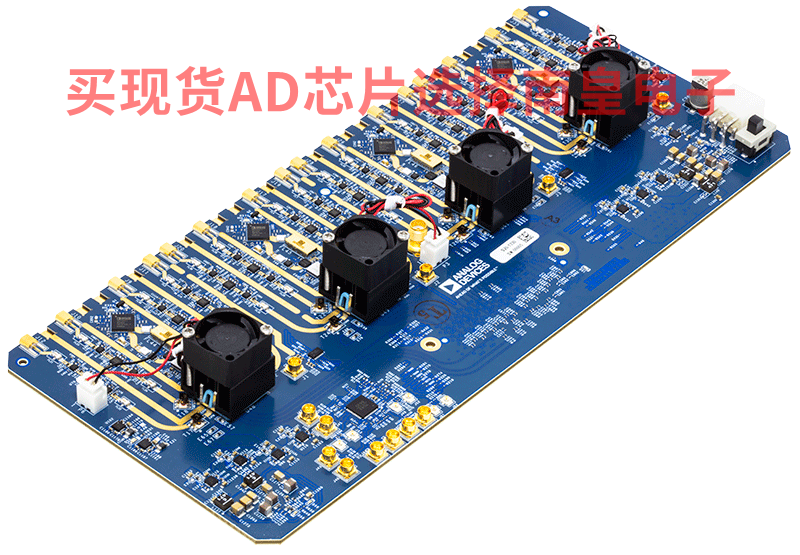

QUAD-MxFE平台：16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

四通道MxFE系统开发平台包含四个MxFE软件定义的直接RF采样收发器以及相关的RF前端、时钟和电源电路。目标应用包括相控阵雷达、电子战和地面卫星通信，尤其是L/S/C频段（0.1 GHz至~5GHz）的16发射/16接收通道直接采样相控阵。Rx和Tx RF前端具有插入式配置，可根据用户应用自定义频率范围。

四通道MxFE系统开发平台可提供完整的系统解决方案。它可以用作测试平台，用于演示多芯片同步以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx VCU118评估板使用，具有Virtex UltraScale+ XCVU9P FPGA并提供参考软件、HDL代码和MATLAB系统级接口。

除了四通道MxFE数字化处理卡之外，该套件还包含16Tx / 16Rx校准板，用于开发系统级校准算法，或在与自己的用例相关的情况下更轻松地演示上电相位确定性。通过该校准板，用户还可演示组合通道动态范围、杂散和相位噪声的改进性能，连接至VCU118 PMOD接口时，还可通过免费的MATLAB插件进行控制。

该系统可用于加快以下应用的开发程序上市时间：

ADEF（相控阵、雷达、电子战、卫星通信） 通信基础设施（多频段5G和毫米波5G） 电子测试与测量

---

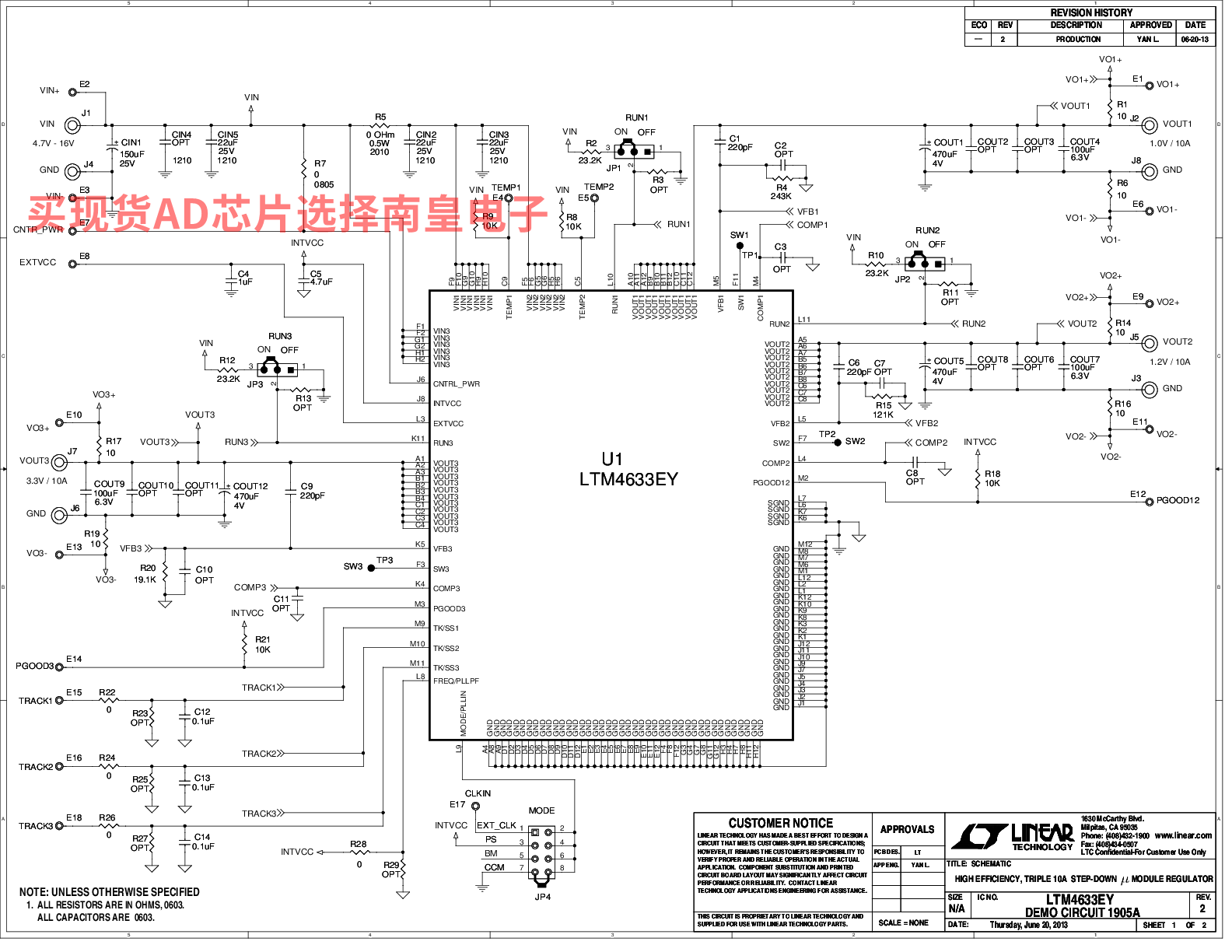

DC1905A：LTM4633 Demo Board | Triple Buck µModule Regulator, 4.7V ≤ VIN ≤ 16V, VOUT1 & VOUT2 = 0.8V to 1.8V @ 10A, VOUT3 = 0.8V to 5.5V @ 10A

Demonstration circuit DC1905A features the LTM4633EY, a high efficiency, triple 10A step-down power μModule regulator. The input voltage range is from 4.7V to 16V with common input source, or 2.375V to 16V with an external bias supply. The output voltage range is 0.8V to 1.8V for Channel 1 and Channel 2, 0.8V to 5.5V for Channel 3. Derating is necessary for certain VIN, VOUT, frequency and thermal conditions. The DC1905A offers access to the TRACK/SS pins allowing the user to program output tracking or soft-start period. The board operates in continuous conduction mode in heavy load conditions. For high efficiency at low load currents, the MODE jumper (JP4) selects pulse-skipping mode for noise sensitive applications or Burst-Mode operation in less noise sensitive applications. Channel 1 and 2 can be connected in parallel for a single 20A output solution with optional jumper resistors.
