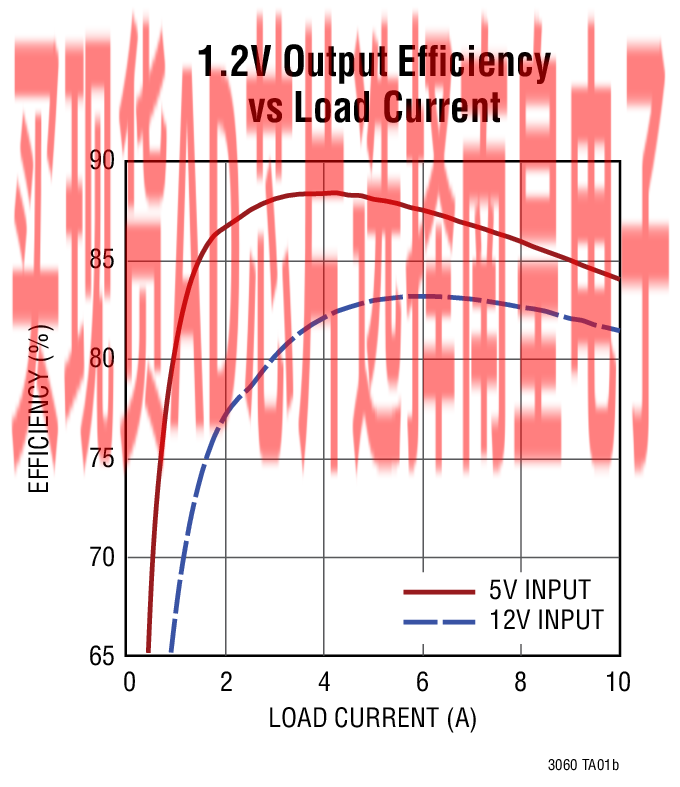

LTM4631 是一款双通道 10A 或单通道 20A 输出开关模式降压型 DC/DC μModule (电源模块) 稳压器。该器件的封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4631 可在一个4.5V至 15V 的输入电压范围内工作，支持两个输出电压范围各为 0.6V 至1.8V (各由单个外部电阻器设定) 的输出。其高效率设计能够为每个输出提供高达 10A 的连续电流。仅需少量的输入和输出电容器。

LTM4631 支持频率同步、多相操作、突发模式操作和用于电源轨排序的输出电压跟踪功能，并具有一个用于器件温度监视的内置温度二极管。该器件的高开关频率和电流模式架构可实现针对电压和负载变化的非常快速瞬态响应，而并未牺牲稳定性。

故障保护功能包括过压和过流保护。LTM4631 可提供超薄的 16mm x 16mm x 1.91mm LGA 和 16mm x 16mm x 2.51mm BGA 封装。LTM4631 具有 SnPb (BGA) 或符合 RoHS 标准的端子涂层。

• 电信和网络设备
• 存储器和高级电信计算架构 (ATCA) 卡
• 工业设备

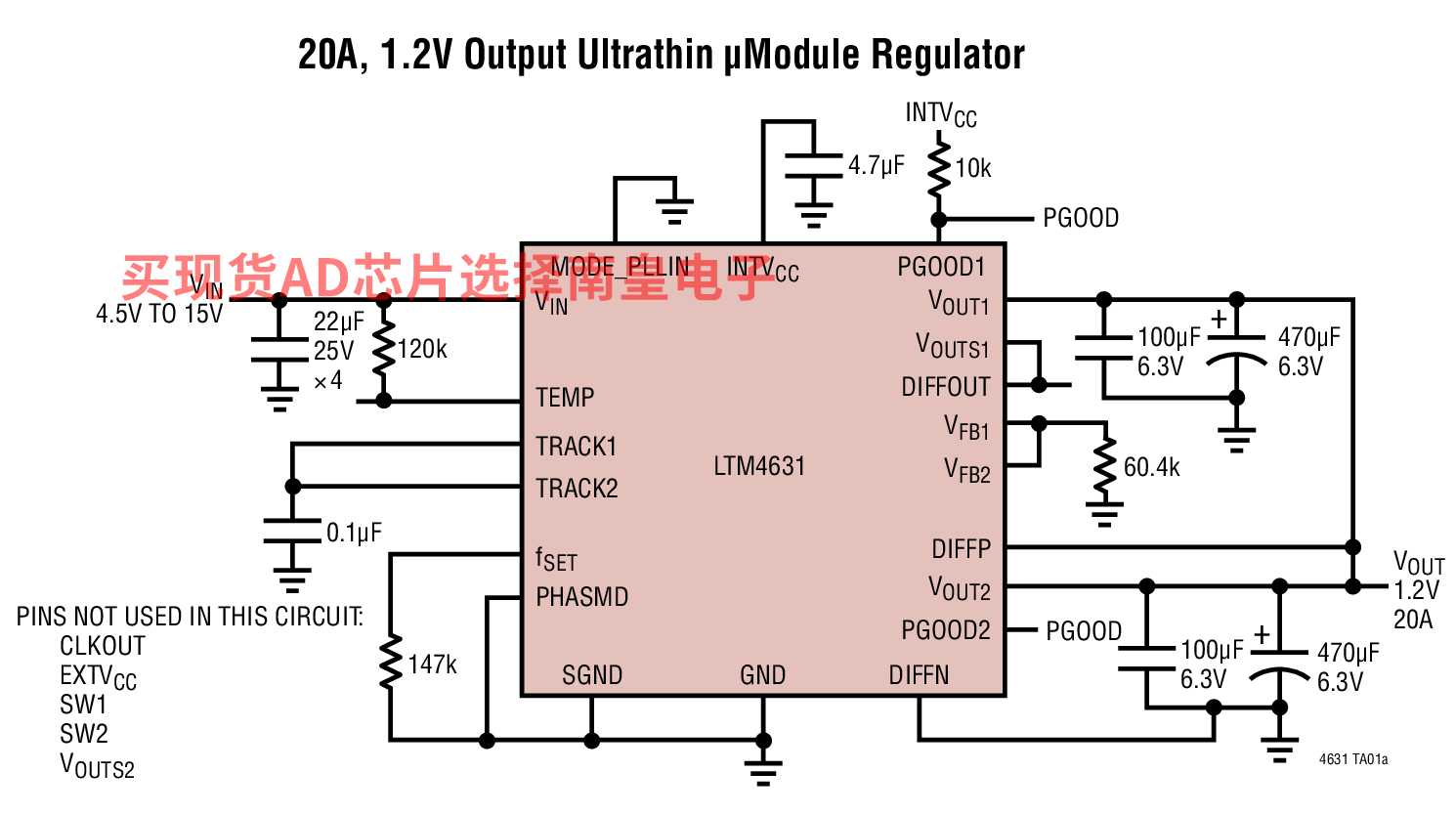

• 双通道 10A 或单通道 20A 输出
• 输入电压范围：4.5V 至 15V
• 输出电压范围：0.6V 至1.8V
• 在整个电压、负载和温度范围内提供 ±1.5% 的最大总 DC 输出误差
• 差分远端采样放大器
• 电流模式控制 / 快速瞬态响应
• 可调的开关频率
• 过流折返保护
• 可利用多个 LTM4631 实现多相并联均流
• 频率同步
• 内部温度监视器
• 可选的突发模式 (Burst Mode) 操作
• 软起动 / 电压跟踪
• 输出过压保护

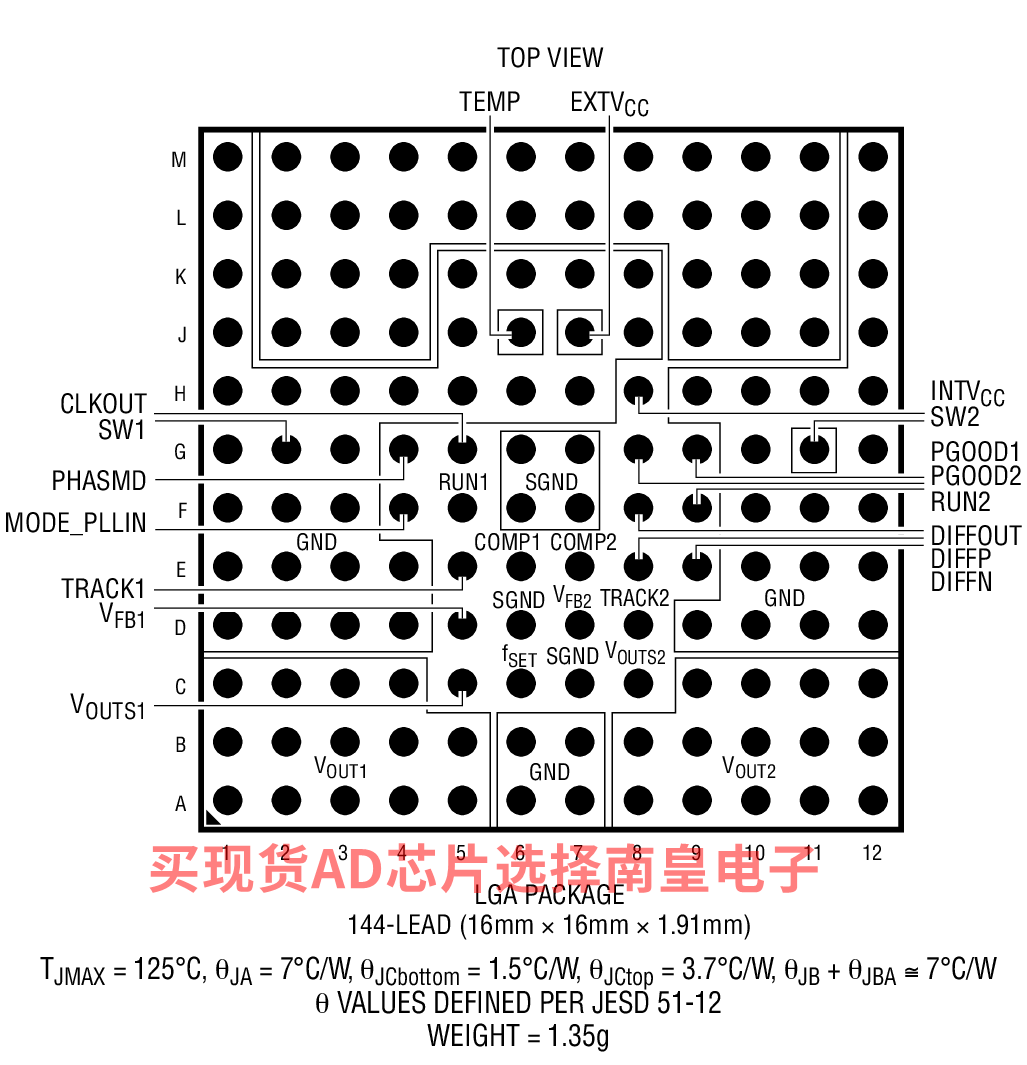

• 超薄型 16mm x 16mm x 1.91mm LGA 封装和 16mm x 16mm x 2.51mm BGA 封装



LTM4631EV#PBF，封装：144-Lead LGA (16mm x 16mm x 1.91mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：33.23（100-499个）；27.37（1000+个）

LTM4631EY#PBF，封装：144-Lead BGA (16mm x 16mm x 2.51mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：34.55（100-499个）；28.46（1000+个）

LTM4631IV#PBF，封装：144-Lead LGA (16mm x 16mm x 1.91mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：36.56（100-499个）；30.11（1000+个）

LTM4631IY，封装：144-Lead BGA (16mm x 16mm x 2.51mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：49.94（100-499个）；41.13（1000+个）

LTM4631IY#PBF，封装：144-Lead BGA (16mm x 16mm x 2.51mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：38.02（100-499个）；31.31（1000+个）

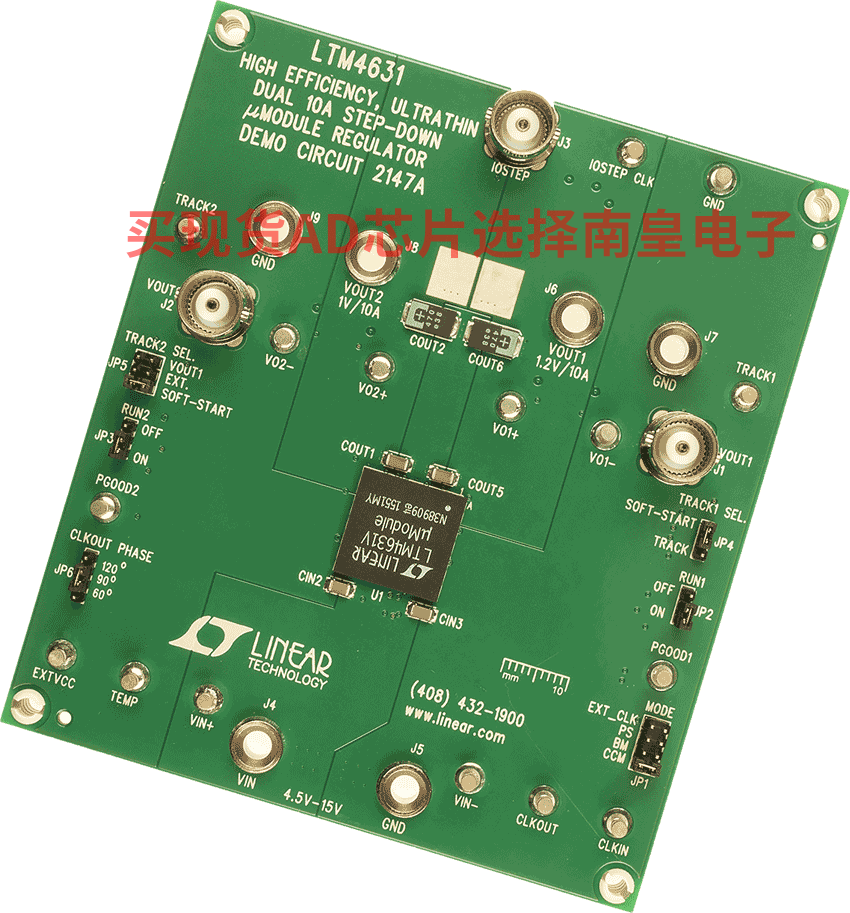

DC2147A：LTM4631演示板 | 降压模块稳压器，4.5V ≤ VIN ≤ 15V，VOUT1/VOUT2 = 1.2V/1.0V (10A)

演示电路2147A内置采用超薄型1.91mm封装的高效率、高密度、双路10A开关模式降压μModule电源模块稳压器LTM4631。输入电压范围为4.5V至15V，该演示板每通道提供1.2V和1V输出以及高达10A的最大电流。如数据手册中所述，某些VIN、VOUT和热条件需要输出电流降额。

在重负载条件下，该板在连续导通模式下工作。针对低负载电流下的高效率，MODE跳线(JP1)选择面向噪声敏感应用的跳脉冲模式或噪声不敏感应用中的突发工作模式(Burst Mode)。可以使用可选的跳线电阻将两个输出并联，以实现单个20A输出解决方案。该板使用户可通过TRACK/SS引脚编程其输出如何斜升和斜降。输出可设置为与另一个电源输出同时或按比例跟踪。远程输出电压检测可用于负载点改善的输出电压调节。这些特性以及可用的LTM4631采用紧凑的16mm×16mm×1.91mm LGA封装，是许多高密度、负载点调整应用的理想选择。在处理或修改演示电路DC2147A之前，必须结合本演示手册阅读LTM4631数据手册。

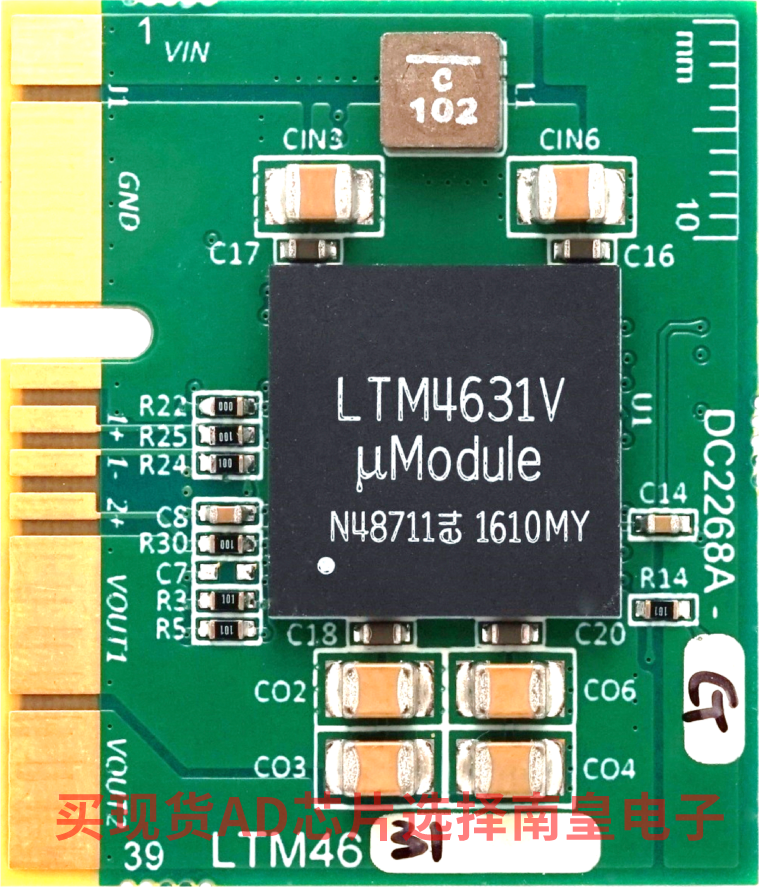

DC2268A-G：LTM4631演示板 | 双输出10A或单输出20A μ模块稳压器

演示电路2268A-G是紧凑型1.5英寸 × 1.2英寸PCB上的高效率、高密度、双路10A、开关模式降压电源。它具有LTM4631 µModule稳压器。输入电压范围为4.5V至15V。输出电压可编程范围为0.6V至1.8V。DC2268A-G的每个通道可提供高达10A的电流。如数据手册中所述，某些VIN、VOUT和热条件需要输出电流降额。在重负载条件下，该板在连续导通模式下工作。针对低负载电流下的高效率，电阻跳线(R1/R2)选择面向噪声敏感应用的跳脉冲模式或噪声不敏感应用中的突发工作模式(Burst Mode)。可以使用可选的跳线电阻将两个输出并联，以实现单个20A输出解决方案。

该板使用户可通过TRACK/SS引脚编程其输出如何斜升和斜降。远程输出电压检测可用于负载点改善的输出电压调节。在噪声敏感应用中，可选输入电感L1可降低EMI噪声。DC2268A可以轻松插入终端连接器，以进行测试和调试。这些特性以及可用的LTM4631采用紧凑的16mm×16mm×4.41mm LGA封装，是许多高密度、负载点调整应用的理想选择。在使用或修改DC2268A-G时，必须仔细阅读此演示手册与LTM4631数据手册。
