LTM4625 是一款完整的 5A 降压型开关模式 μModule (微型模块) 稳压器，其采用纤巧型 6.25mm x 6.25mm x 5.01mm BGA 封装。封装中内置了开关控制器、功率 FET、电感器和支持元件。LTM4625 可在一个 4V 至 20V 或 2.375V 至 20V (采用一个外部偏置电源) 的输入电压范围内运作，支持一个 0.6V 至 5.5V (由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计能够提供高达 5A 的连续输出电流。仅需大容量的输入和输出电容器。

LTM4625 支持可选的不连续模式操作以及用于电源轨排序的输出电压跟踪功能。其高开关频率和电流模式控制的运用可实现针对电压和负载变化的非常快速瞬态响应，而并未牺牲稳定性。

故障保护功能包括过压、过流和过热保护。

LTM4625 采用 SnPb 或符合 RoHS 标准的端子涂层。

• 电信、数据通信、网络和工业设备
• 医疗诊断设备
• 数据存储机架单元和板卡
• 测试和调试系统



• 完整的解决方案占板面积 <1cm2 (单面 PCB) 或 0.5cm2 (双面 PCB)
• 宽输入电压范围：4V 至 20V
• 输入电压低至 2.375V (采用外部偏置)
• 0.6V 至 5.5V 输出电压
• 5A DC 输出电流
• 在整个电压、负载和温度范围内具有 ±1.5% 的最大总 DC 输出电压误差
• 电流模式控制、快速瞬态响应
• 外部频率同步
• 可利用多个 LTM4625 实现多相并联均流
• 输出电压跟踪
• 可选的不连续模式
• 电源良好指示器
• 过压、过流和过热保护

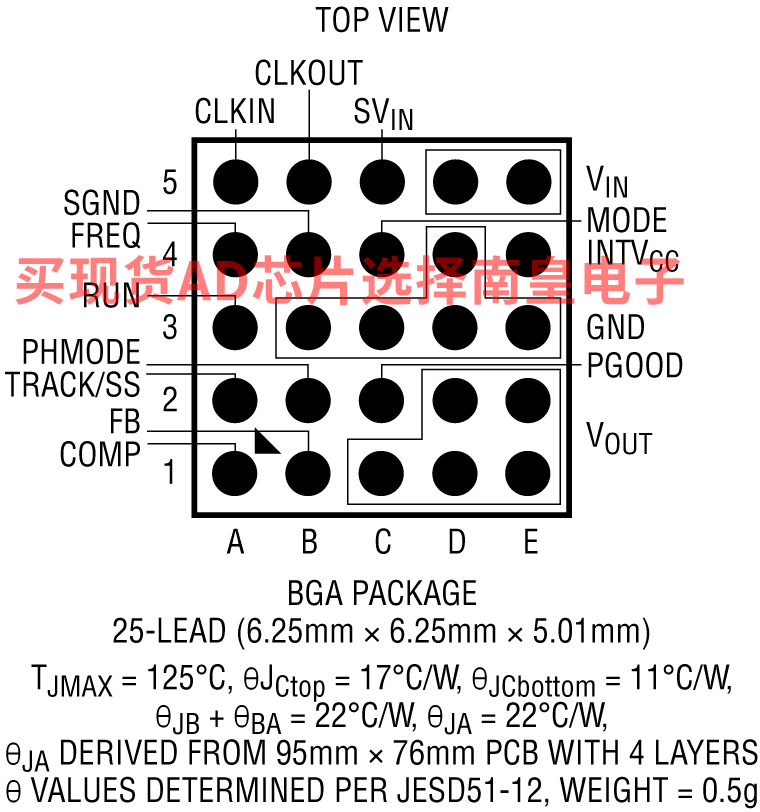

• 6.25mm x 6.25mm x 5.01mm BGA 封装



LTM4625EY#PBF，封装：25-Lead BGA (6.25mm x 6.25mm x 5.01mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：8.61（100-499个）；7.1（1000+个）

LTM4625IY，封装：25-Lead BGA (6.25mm x 6.25mm x 5.01mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：12.16（100-499个）；10.01（1000+个）

LTM4625IY#PBF，封装：25-Lead BGA (6.25mm x 6.25mm x 5.01mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：9.48（100-499个）；7.81（1000+个）

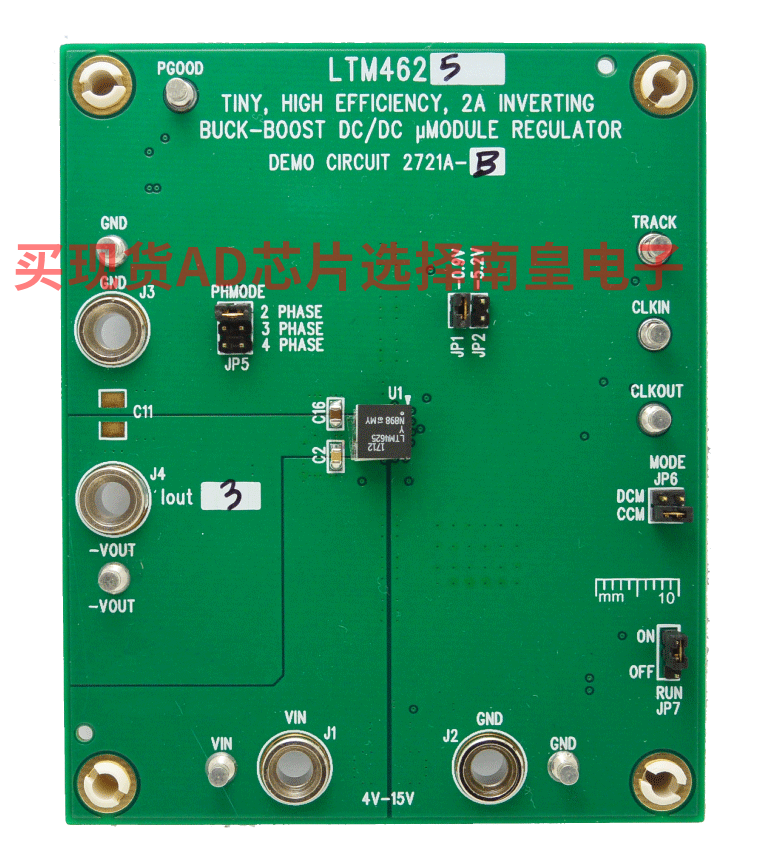

DC2721A-B：LTM4625EY Demo Board | 20VIN, 5A Step-Down µModule Regulator Configured as Inverting Output. –0.9VOUT to –5.2VOUT

演示电路 2721A-B 内置 LTM4625EY μModule 稳压器，一款配置为反相降压-升压稳压器的小型高性能高效率降压型稳压器。DC2721A-B 具有 4V 至 15V 的工作输入电压范围，能够提供高达 3A 的输出电流。输出电压可以在 –0.6V 和 –5.5V 范围内进行编程。LTM4625EY 是一款完整的 DC/DC 负载点稳压器，采用散热增强型 6.25mm × 6.25mm × 5.01mm BGA 封装，仅需几个输入和输出电容。在使用或修改演示电路 2721A-B 时，必须仔细阅读此演示手册与 LTM4625 数据手册。

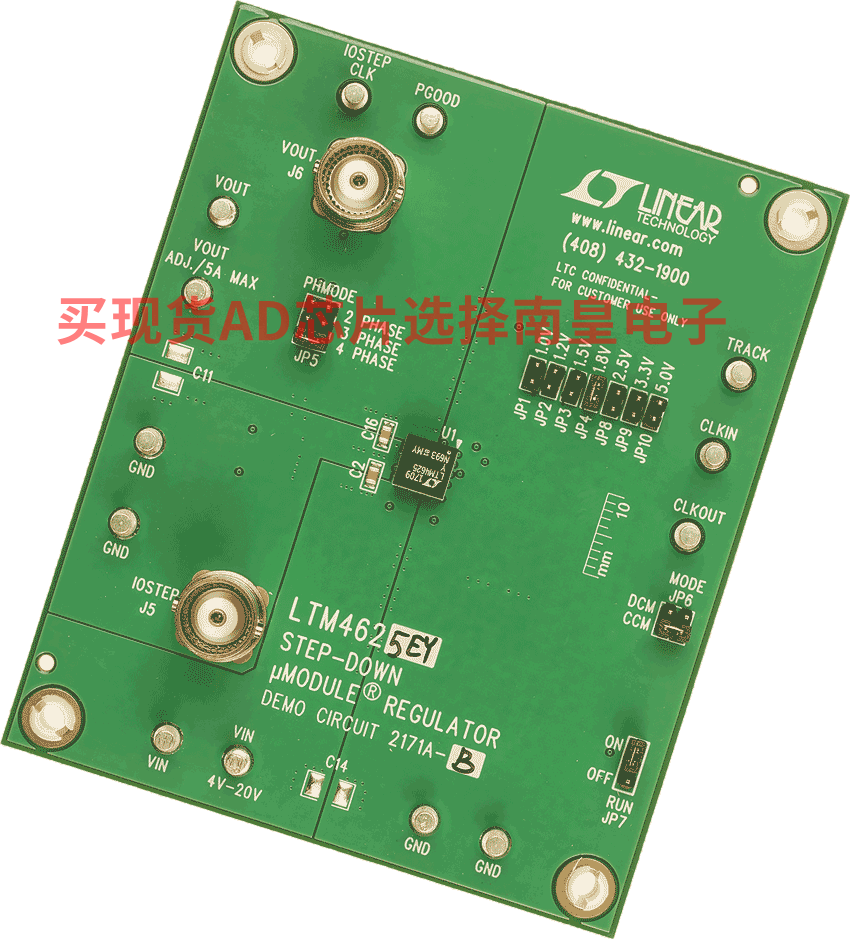

DC2171A-B：LTM4625 Demo Board | Step-Down μModule Regulator, 4V ≤ VIN ≤ 20V, VOUT = 0.6V to 5V @ 5A

演示电路 2171A-B 内置 LTM4625 μModule 稳压器，一款小型薄型高性能降压型稳压器。LTM4625 具有 4V 至 20V 的工作输入电压范围，能够提供高达 5A 的输出电流。输出电压通过跳线编程，可以设置为 1.0V、1.2V、1.5V、1.8V、2.5V、3.3V、5V 或 0.6V 至 5V 范围内的用户定义值。LTM4625 是一款完整的 DC/DC 负载点稳压器，采用 6.25mm × 6.25mm × 5.01mm BGA 封装，仅需几个输入和输出电容。
