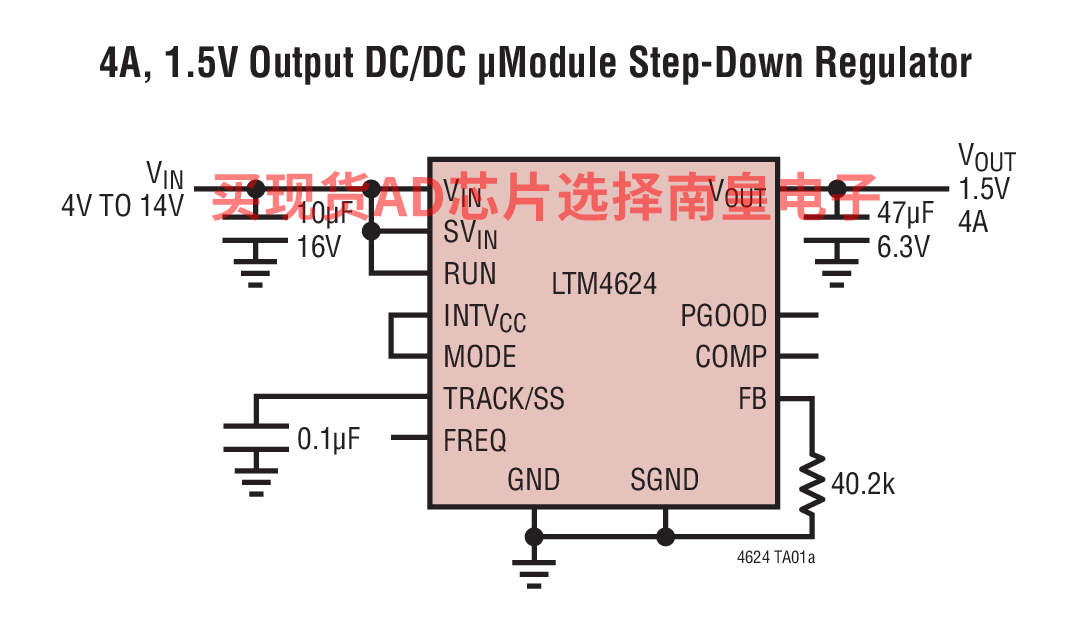

LTM4624 是一款完整的 4A 降压型开关模式 μModule (微型模块) 稳压器，其采用 6.25mm x 6.25mm x 5.01mm BGA 封装。封装中内置了开关控制器、功率 FET、电感器和支持元件。LTM4624 可在一个 4V 至 14V 或 2.375V 至 14V (采用一个外部偏置电源) 的输入电压范围内运作，支持一个 0.6V 至 5.5V (由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计能够提供 4A (连续)、5A (峰值) 输出电流。仅需大容量的输入和输出电容器。

LTM4624 支持可选的不连续模式操作以及用于电源轨排序的输出电压跟踪功能。其高开关频率和电流模式控制的运用可实现针对电压和负载变化的非常快速瞬态响应，而并未牺牲稳定性。

故障保护功能包括过压、过流和过热保护。

LTM4624 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

• 电信、数据通信、网络和工业设备
• 医疗诊断设备
• 数据存储机架单元和板卡
• 测试和调试系统

• 完整的解决方案 <1cm2 (单面 PCB) 或 0.5cm2 (双面 PCB)
• 宽输入电压范围：4V 至 14V
• 输入电压低至 2.375V (采用外部偏置)
• 0.6V 至 5.5V 输出电压

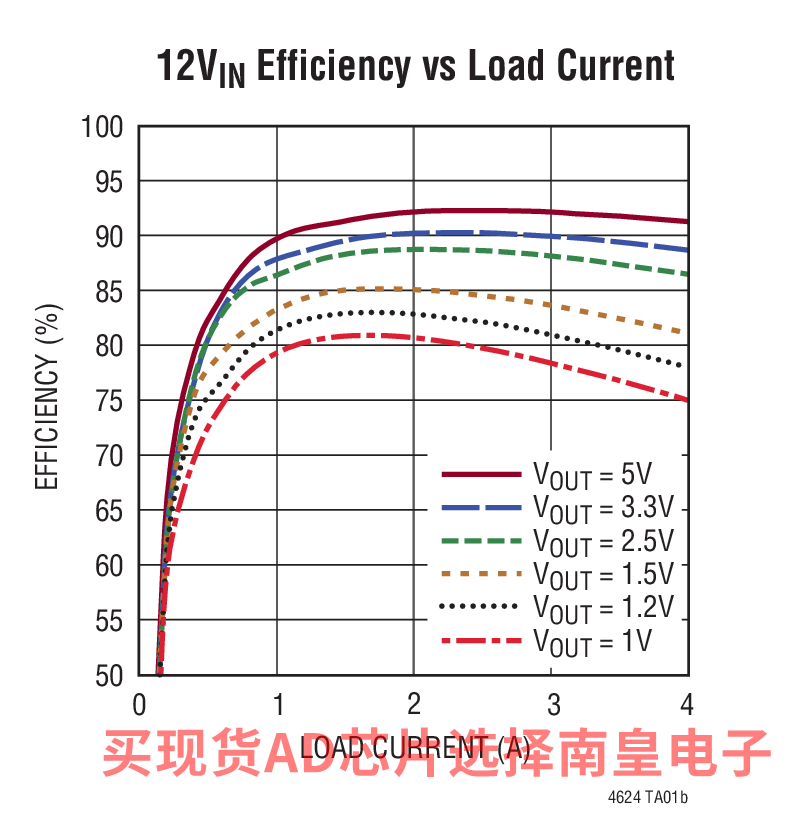

• 4A DC、5A 峰值输出电流
• ±2% 的总 DC 输出电压误差
• 电流模式控制、快速瞬态响应
• 输出电压跟踪
• 可选的不连续模式
• 电源良好指示器
• 过压、过流和过热保护

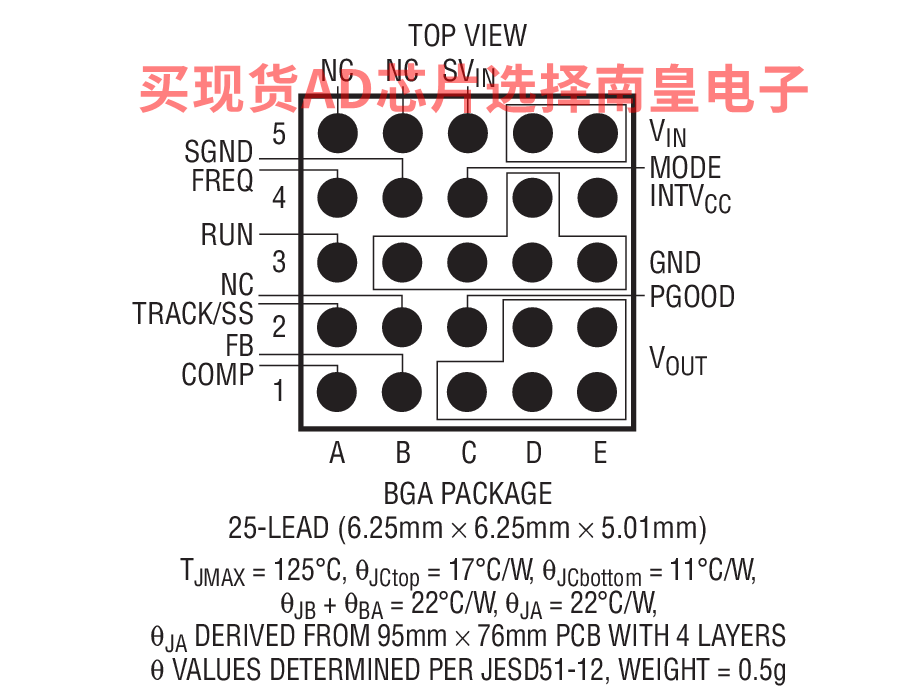

• 6.25mm x 6.25mm x 5.01mm BGA 封装


LTM4624EY#PBF，封装：25-Lead BGA (6.25mm x 6.25mm x 5.01mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：7.95（100-499个）；6.55（1000+个）

LTM4624IY，封装：25-Lead BGA (6.25mm x 6.25mm x 5.01mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：11.41（100-499个）；9.41（1000+个）

LTM4624IY#PBF，封装：25-Lead BGA (6.25mm x 6.25mm x 5.01mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：8.75（100-499个）；7.21（1000+个）

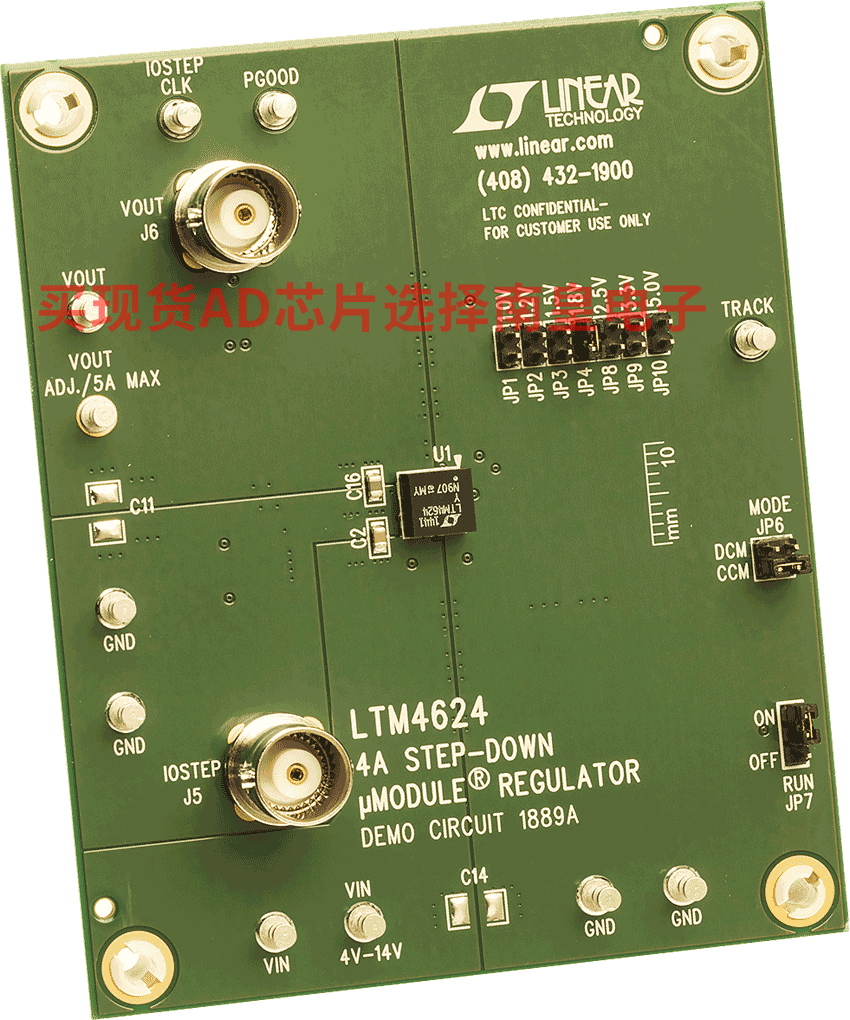

DC1889A：LTM4624Y演示板 | 降压μModule，4V ≤ VIN ≤ 14V， VOUT = 0.6V 至 5V (4A)

演示电路1889A内置LTM4624EY μModule稳压器，这是一款小型高性能高效率降压型稳压器。LTM4624EY具有4V至14V的工作输入电压范围，能够提供高达4A的输出电流。输出电压的可编程范围为0.6V至5V。LTM4624EY是一款完整的DC-DC负载点稳压器，采用散热增强型6.25mm × 6.25mm × 5.01mm BGA封装，仅需几个输入和输出电容。可通过TRACK/SS引脚提供输出电压跟踪，用于电源轨时序监控。在处理或修改演示电路1889A之前，必须结合本演示手册阅读LTM4624数据手册。
