LTM4622A 是一款完整的双通道 2A 降压型开关模式μModule (微型模块) 稳压器，其采用纤巧的超薄型6.25mm x 6.25mm x 1.82mm LGA 封装和 6.25mm x 6.25mm x 2.42mm BGA 封装。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4622A 可在一个 3.6V 至 20V 的输入电压范围内工作，支持一个 1.5V 至 12V (由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计能够提供双通道 2A 连续、3A 峰值输出电流。仅需少量的陶瓷输入和输出电容器。

LTM4622A 支持可选的突发模式操作以及用于电源轨排序的输出电压跟踪功能。其高开关频率和电流模式控制的运用可实现针对电压和负载变化的非常快速瞬态响应，而并未牺牲稳定性。

故障保护功能包括输入过压、输出过流和过热保护。

LTM4622A 具有 SnPb (BGA 封装) 或符合 RoHS 标准的端子涂层。

器件型号 VIN 范围 VOUT 范围 IOUT LTM4622 3.6V至 20V 0.6V 至5.5V 双通道2.5A或单通道5A LTM4622A 3.6V 至20V 1.5V 至 12V 双通道 2A 或单通道 4A

应用

• 通用负载点转换
• 电信、网络和工业设备
• 医疗诊断设备
• 测试和调试系统

• 占板面积 <1cm2 的完整解决方案
• 宽输入电压范围：3.6V 至 20V
• 1.5V 至 12V 输出电压
• 双通道 2A (3A 峰值) 或单通道 4A 输出电流
• 在整个负载、电压和温度范围内提供 ±1.5% 的最大总输出电压调节误差
• 电流模式控制、快速瞬态响应
• 外部频率同步

• 多相可并联和均流
• 输出电压跟踪和软启动能力
• 可选的突发模式 (Burst Mode) 操作
• 过压输入和过热保护
• 电源良好指示器
• 6.25mm x 6.25mm x 1.82mm LGA 和 6.25mm x 6.25mm x 2.42mm BGA 封装

LTM4622AEV#PBF，封装：25-Lead LGA (6.25mm x 6.25mm x 1.82mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：9.55（100-499个）；7.87（1000+个）

LTM4622AEY#PBF，封装：25-Lead BGA (6.25mm x 6.25mm x 2.42mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：10.03（100-499个）；8.26（1000+个）

LTM4622AIV#PBF，封装：25-Lead LGA (6.25mm x 6.25mm x 1.82mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：10.49（100-499个）；8.65（1000+个）

LTM4622AIY，封装：25-Lead BGA (6.25mm x 6.25mm x 2.42mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：14.1（100-499个）；11.62（1000+个）

LTM4622AIY#PBF，封装：25-Lead BGA (6.25mm x 6.25mm x 2.42mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：10.97（100-499个）；9.03（1000+个）

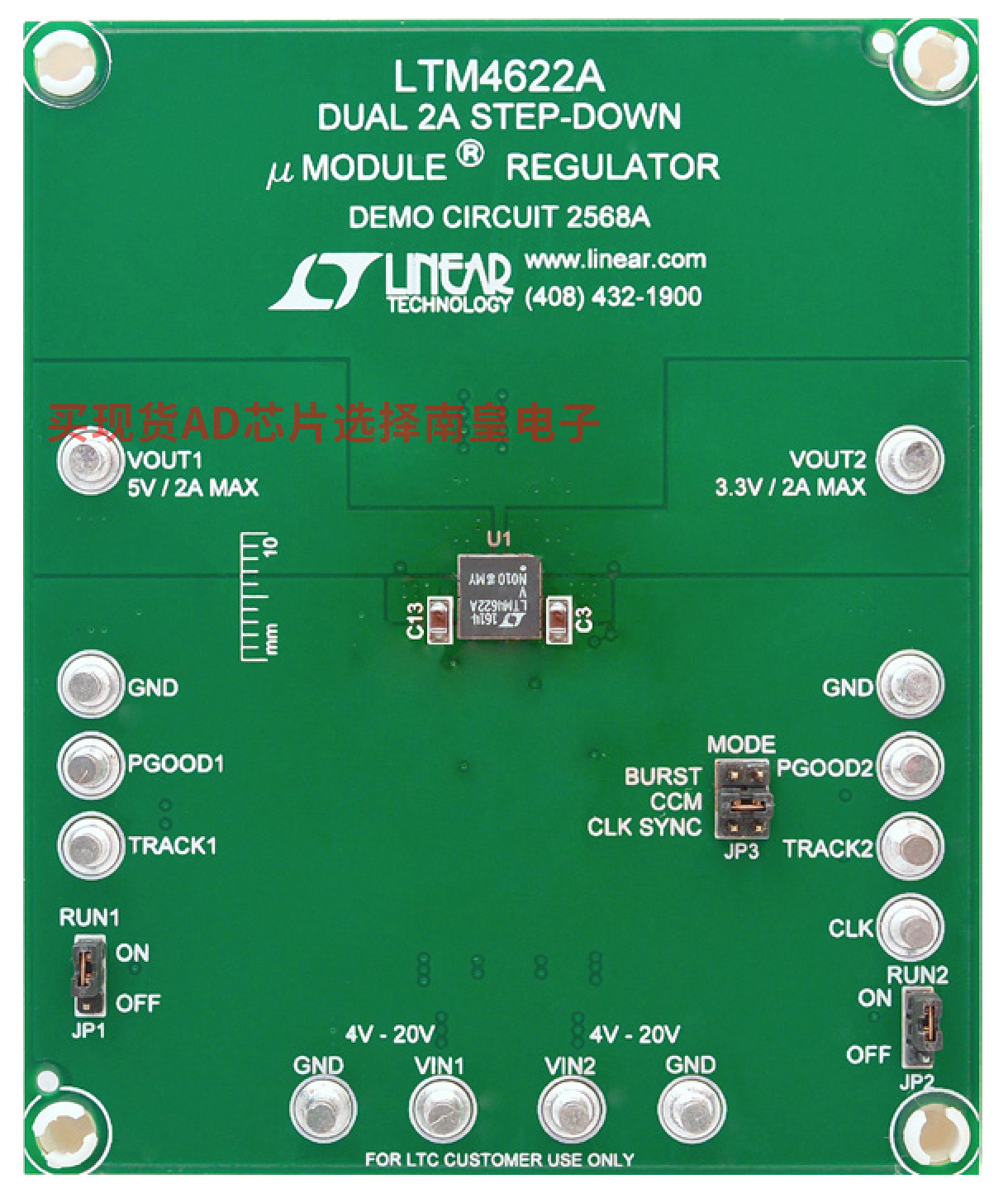

DC2568A：LTM4622A演示板 | 超薄双通道降压μModule；4V ≤ VIN ≤ 20V，VOUT1 = 5V (2A)，VOUT2 = 3.3V (2A)

演示电路2568A采用LTM4622A μModule稳压器。这是一款微小纤薄型高性能、高效率、双通道降压型稳压器。LTM4622A的工作输入电压范围为3.6 V至20 V，能够为每个通道提供高达2A的输出电流。每个输出电压的可编程范围为1.5V至12V。LTM4622A是一款完整的纤薄型DC-DC负载点稳压器，采用耐热性能增强型6.25 mm × 6.25 mm × 1.82 mm LGA封装，仅需几个输入和输出电容器。可通过TRACK/SS引脚提供输出电压跟踪，用于电源轨时序监控。通过MODE引脚可实现外部时钟同步。要在低负载电流下实现高效率，可以在噪声敏感度较低的应用中使用MODE引脚跳线(JP3)选择Burst Mode选项进行操作。要处理或修改演示电路2568A，必须仔细阅读此演示手册与LTM4622A数据手册。
