- 制造厂商:AD
- 产品类别:μModule 稳压器
- 技术类目:多个输出降压调节器
- 功能描述:双通道、26VIN、4A DC/DC μModule 转换器
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)

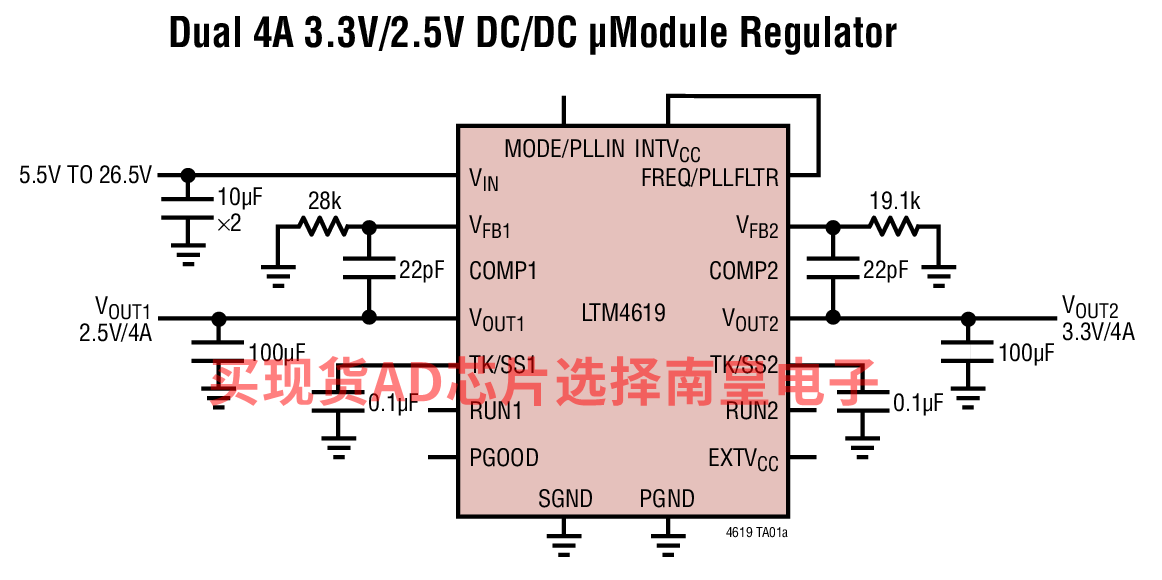

LTM4619 是一款完整的双通道 4A 或单通道 8A 降压型 DC/DC µModule(微型模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器、以及支持组件。LTM4619 可在一个 4.5V 至 26.5V 的输入电压范围内运作,支持 0.8V 至 5V 电压范围的两个输出 (各由单个外部电阻器来设定)。其高效率设计可为每个输出提供 4A 的连续电流 (峰值为 5A)。
高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应,而并未牺牲稳定性。使两个输出的 180° 相差以最大限度地降低纹波噪声并减少 I/O 电容器。该器件支持频率同步和用于电源轨排序的输出电压跟踪功能。在轻负载条件下,可选择执行突发模式操作或脉冲跳跃模式。
故障保护功能包括过压保护、过流保护和用于提供短路保护的折返电流限制。
扁平封装 (高度仅 2.82mm) 使得能够利用 PC 板底部上的未用空间,以实现高密度负载点调节。该电源模块采用节省空间和耐热性能增强型 15mm x 15mm x 2.82mm LGA 封装。LTM4619 是无铅型器件,并符合 RoHS 标准。
应用
- 电信和网络设备
- 服务器
- 存储卡
- ATCA 卡
- 工业设备
- 负载点调节
- 完整的独立型电源
- 宽输入电压范围:4.5V 至 26.5V (在 VIN ≤ 5.5V 时可使用 EXTVCC)
- 180° 异相双输出,每个通道可提供 4A DC (典型值)、5A 峰值输出电流
- 具有 0.8V 至 5V 范围的双输出
- 输出电压跟踪
- ±1.5% (最大值) 总 DC 输出误差
- 电流模式控制 / 快速瞬态响应
- 电源良好
- 可锁相固定频率:250kHz 至 780kHz
- 内置频率同步
- 并联均流
- 可选的突发模式 (Burst Mode) 操作
- 输出过压保护

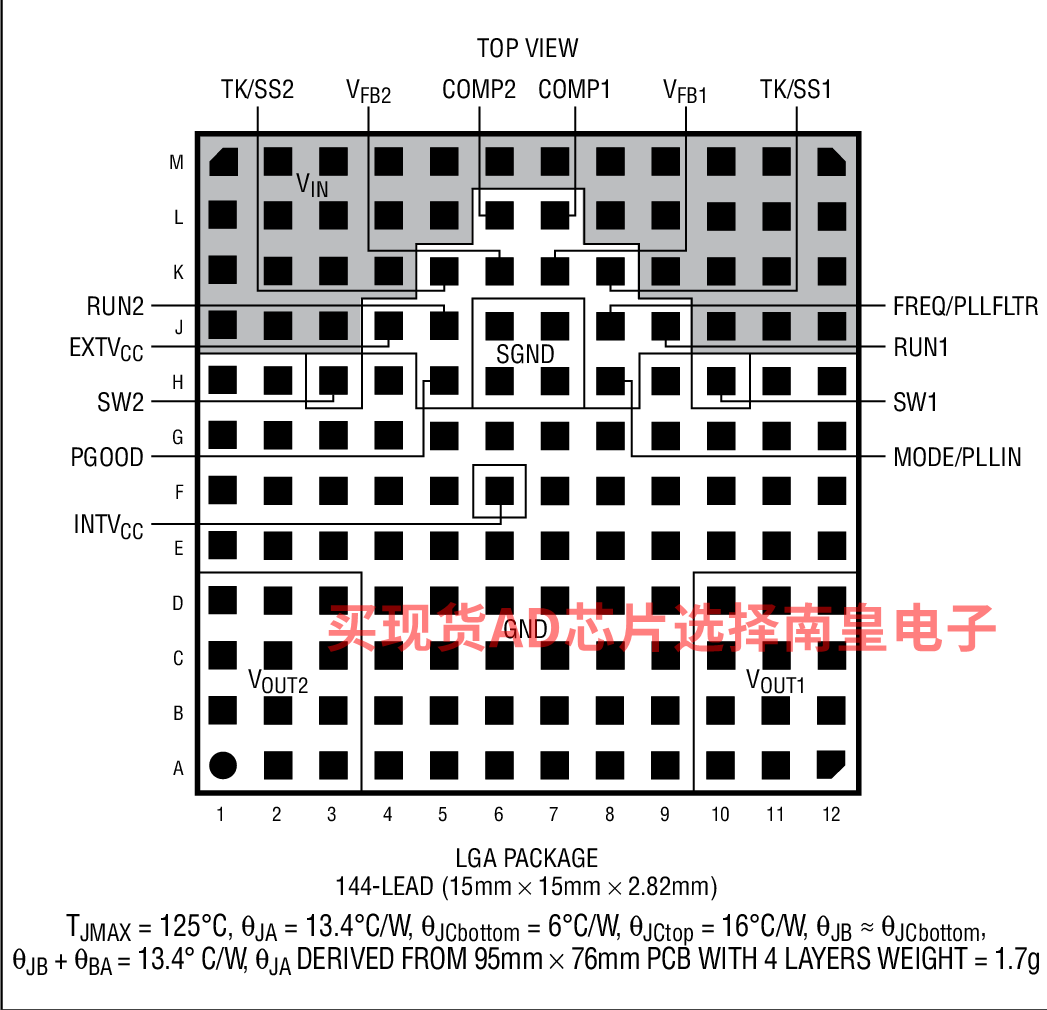

- 15mm x 15mm x 2.82mm LGA 封装
LTM4619EV#PBF,封装:144-Lead LGA (15mm x 15mm x 2.82mm),包装形式及数量:托盘,119,工作温度:-40 to 125C,AD官网报价:22.37(100-499个);18.43(1000+个)
LTM4619IV#PBF,封装:144-Lead LGA (15mm x 15mm x 2.82mm),包装形式及数量:托盘,119,工作温度:-40 to 125C,AD官网报价:24.62(100-499个);20.27(1000+个)

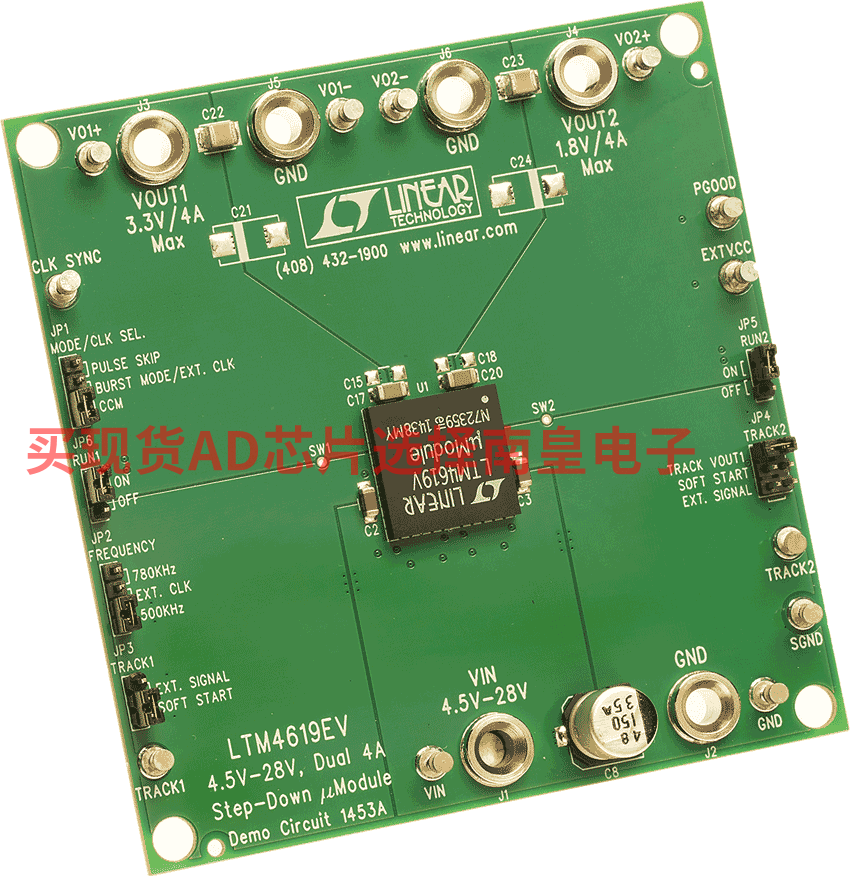

DC1453A:LTM4619EV Demo Board | µModule Regulator with Tracking, 4.5V ≤ VIN ≤ 28V, VOUT1 = 3.3V @ 4A, VOUT2 = 1.8V @ 4A
Demonstration circuit 1453A features the LTM4619EV, a 4.5V to 28V input, high efficiency, high density, dual 4A step-down power module with 1.8V and 3.3V output voltages. Derating is necessary for certain VIN, VOUT, and thermal conditions. The two outputs are interleaved with 180° phase to minimize the input ripple and reduce the input capacitors. A minimum design only requires the bulk input and output capacitors and voltage setting resistors. The LTM4619EV features output voltage tracking, power good indicator, RUN pin control, clock synchronization and soft-start programming. Protection features include foldback current limiting and overvoltage protection. Burst Mode operation or pulse skipping mode can be selected for better light load efficiency.
