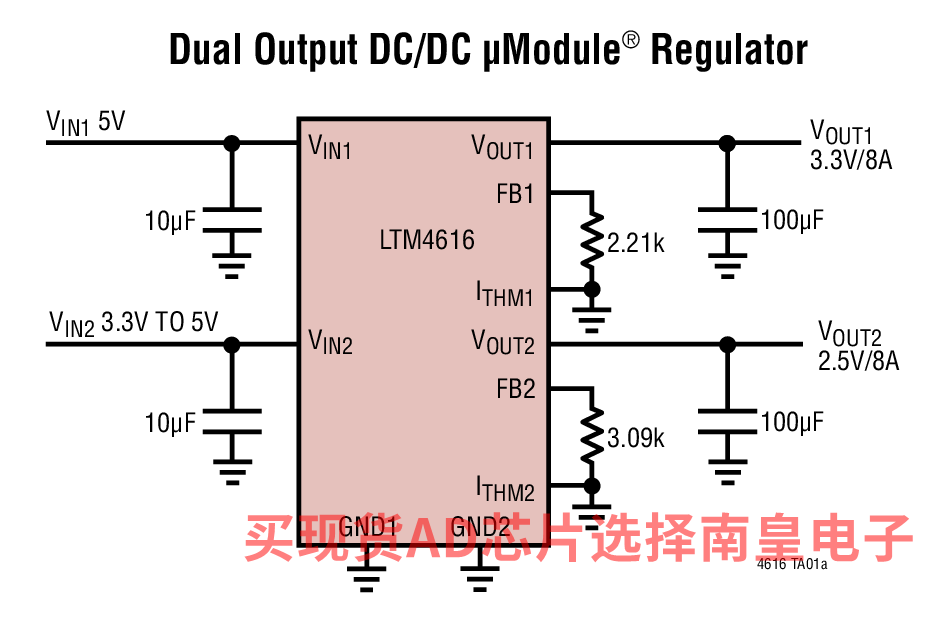

LTM4616 是一款完整的双通道、两相、每通道 8A 输出、开关模式 DC/DC 电源稳压器系统，采用 15mm x 15mm 表面贴装型 LGA 或 BGA 封装。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4616 的工作输入电压范围为 2.7V 至 5.5V，可支持两个位于 0.6V 至 5V 电压范围之内的输出 (各由单个外部电阻器来设定)。该高效率设计为每个输出提供了高达 8A 的连续电流 (峰值为 10A)。仅需采用大容量的输入和输出电容器 (视纹波要求而定)。该器件还能够针对一个高达 16A 的两相单路输出进行配置。

两个扁平的封装能够利用 PC 板背面上的未用空间，以实现高密度负载点调节。

故障保护功能包括过压保护、过流保护和热停机。该电源模块采用节省空间和耐热增强型的 15mm x 15mm x 2.82mm LGA 和 15mm x 15mm x 3.42mm BGA 封装。LTM4616 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

  输入和输出的不同组合

输入数目 输出数目 IOUT (最大值) 2 2 8A, 8A 2 1 16A 1 2 8A, 8A 1 1 16A
Applications

• 电信、网络和工业设备
• 存储器和 ATCA、PCI Express 卡
• 电池供电式设备



• 完整的双通道 DC/DC 稳压器系统
• 输入电压范围：2.7V 至 5.5V
• 双通道 8A 输出、或单通道 16A 输出 (具一个 0.6V 至 5V 电压范围)
• 输出电压跟踪和裕度调节
• ±1.75% 总 DC 输出误差 (-55ºC 至 125ºC)
• 电流模式控制 / 快速瞬态响应
• 电源良好跟踪和裕度调节
• 过流 / 热停机保护
• 内置频率同步
• 扩频调制
• 多相运作
• 可选的突发模式 (Burst Mode) 操作
• 输出过压保护
• 符合 SnPb (BGA) 或 RoHS 标准 (LGA 和 BAG) 的涂层

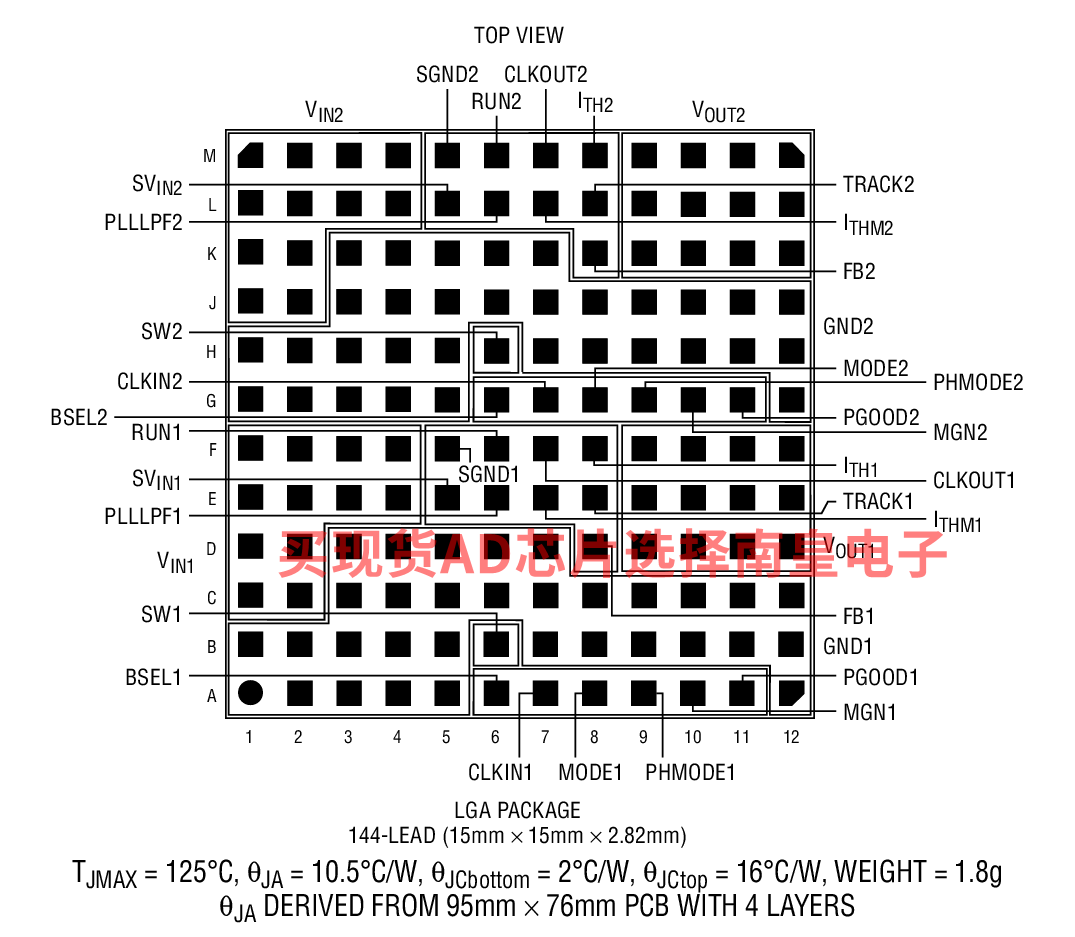

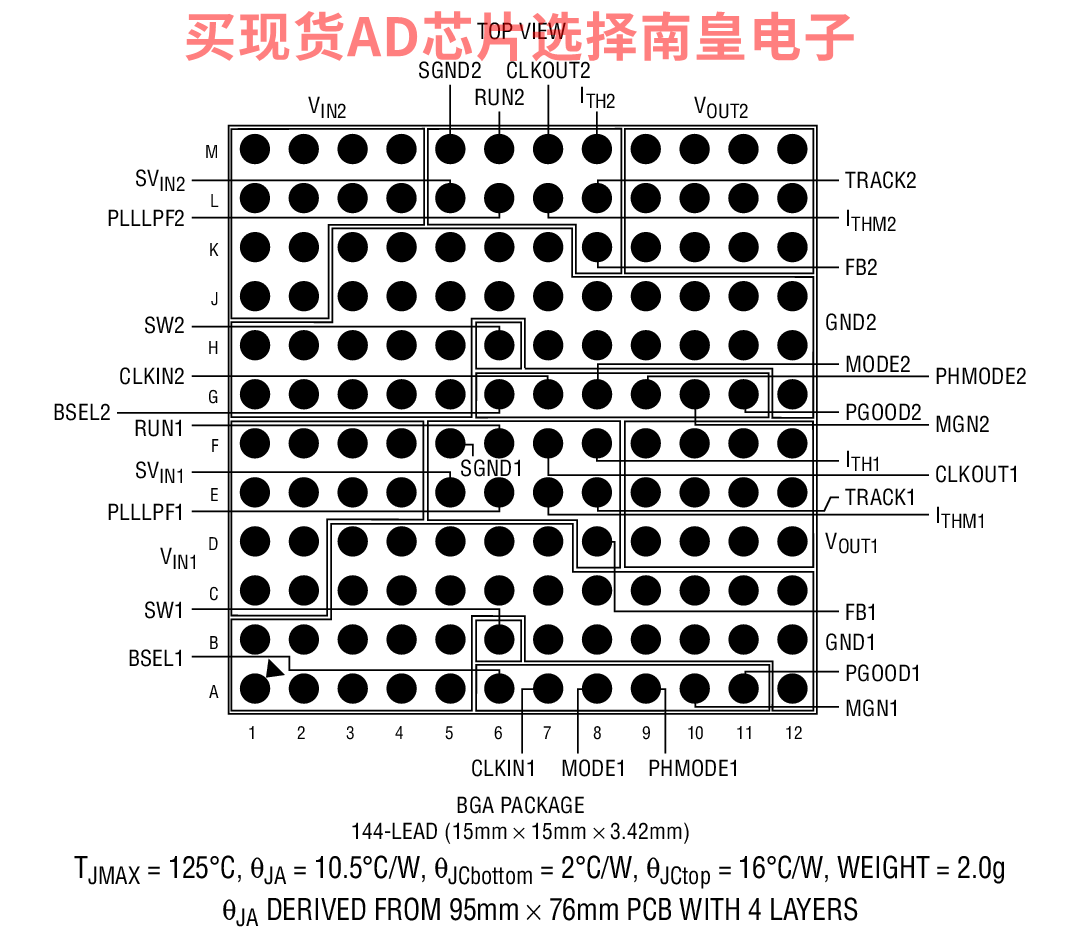

• 小占板面积表面贴装、扁平 (15mm x 15mm x 2.82mm) LGA 和 (15mm x 15mm x 3.42mm) BGA 封装



LTM4616EV#PBF，封装：144-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：25.98（100-499个）；21.40（1000+个）

LTM4616EY#PBF，封装：144-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：27.53（100-499个）；22.67（1000+个）

LTM4616IV#PBF，封装：144-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：28.59（100-499个）；23.54（1000+个）

LTM4616IY，封装：144-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：45.69（100-499个）；37.61（1000+个）

LTM4616IY#PBF，封装：144-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：30.28（100-499个）；24.94（1000+个）

LTM4616MPV#PBF，封装：144-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：46.75（100-499个）；38.5（1000+个）

LTM4616MPY，封装：144-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：62.17（100-499个）；51.17（1000+个）

LTM4616MPY#PBF，封装：144-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：51.43（100-499个）；42.35（1000+个）

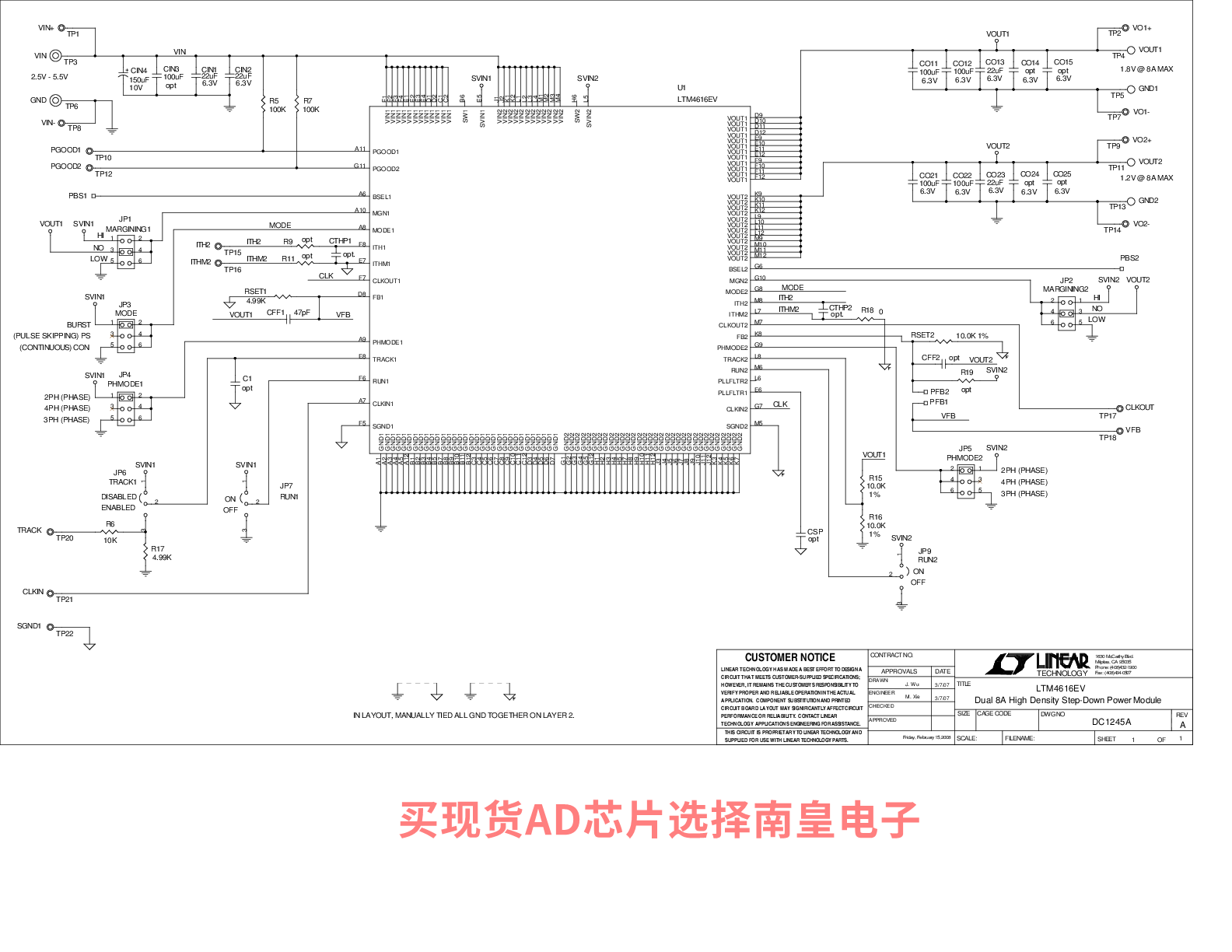

DC1245A：LTM4616EV | Low Voltage Dual 8A or Single 16A uModule Regulator

Demonstration circuit 1245A features the LTM4616, the high efficiency, high density, dual output switch mode power module. The rated load current is 8A for each channel, while derating is necessary for certain VIN, VOUT, and thermal conditions. By applying a clock signal to the CLKIN pin, the module’s switching frequency may be synchronized from 0.75MHz to 2.25MHz. The same clock frequency is available at the CLKOUT pin with the phase relationship between CLKIN and CLKOUT determined by the PHMODE pin. This feature can be used not only to reduce undesirable frequency harmonics but also to parallel the two channels of LTM4616 or even multiple LTM4616s and LTM4608s to provide higher output currents.
