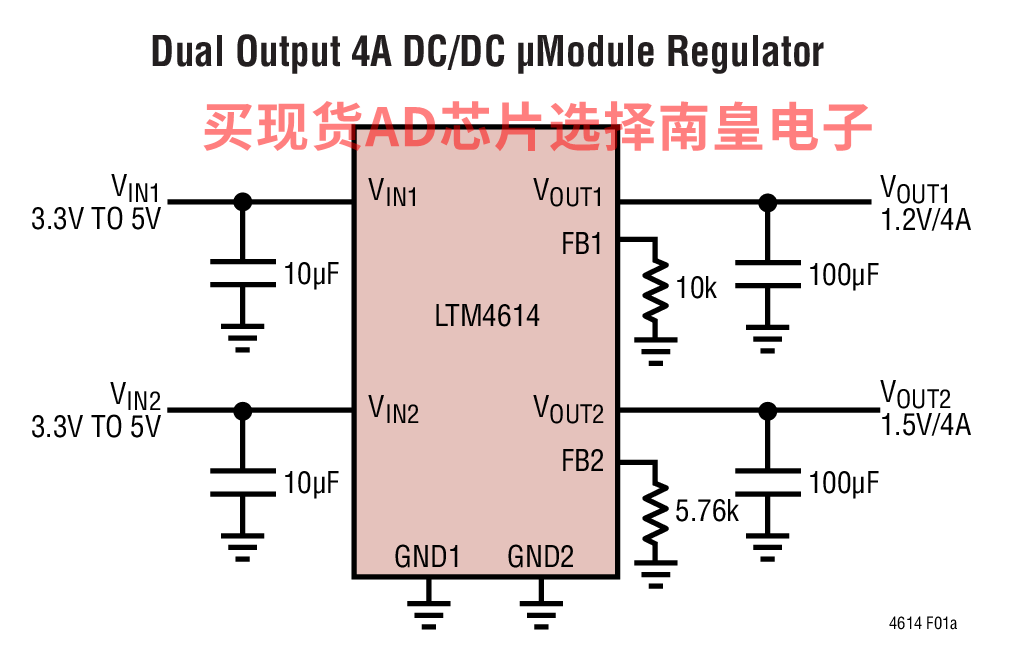

LTM4614 是一款完整的 4A、双通道输出、开关模式、降压型 μModule 稳压器。其封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。该双通道、4A、DC/DC 转换器的工作输入电压范围为 2.375V 至 5.5V。LTM4614 可支持 0.8V 至 5V 的输出电压范围。稳压器输出电压由用于每个输出的单个电阻器来设定。仅需采用大容量的输入和输出电容器便可完成设计。

扁平封装 (高度仅 2.82mm) 使得能够利用 PC 板背面上的未用空间，以实现高密度负载点调节。

该器件的其他特点包括过压保护、折返过流保护、热停机和可编程软起动功能。该电源模块采用节省空间的耐热增强型 15mm x 15mm x 2.82mm LGA 封装。LTM4614 是无铅型器件，并符合 RoHS 标准。

• 电信和网络设备
• FPGA 电源
• SERDES 和其他低噪声应用

• 双通道 4A 输出电源
• 输入电压范围：2.375V 至 5.5V
• 每个通道可提供 4A DC (典型值)、5A 峰值输出电流
• 每个通道能提供 0.8V 至高达 5V 输出，可并联
• ±2% 总 DC 输出误差 (0ºC ≤ TJ ≤ 125ºC)
• 输出电压跟踪

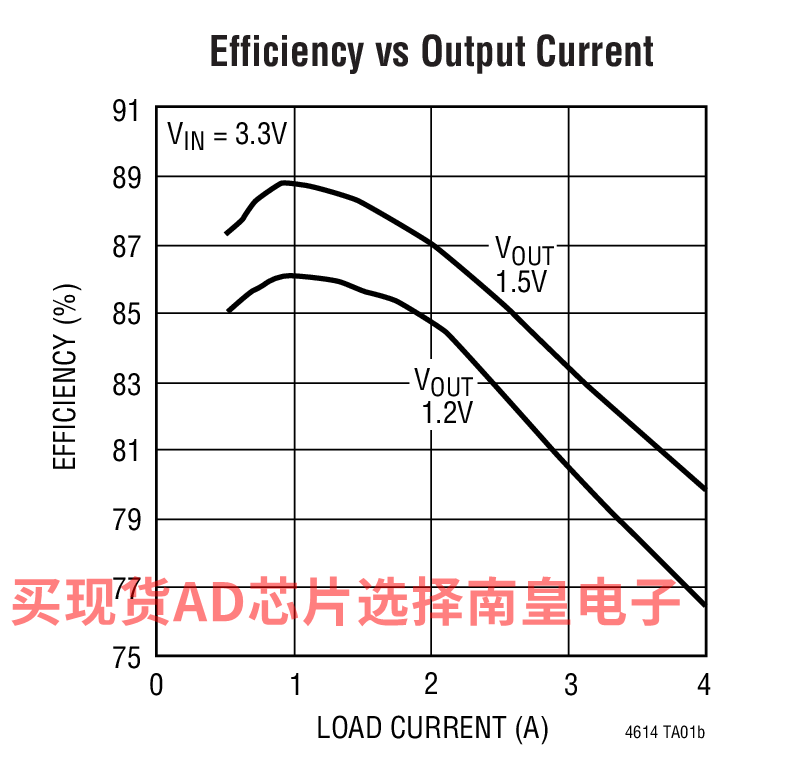

• 效率高达 95%
• 可编程软起动
• 短路和过热保护
• 电源良好指示器
• 外形小巧且非常扁平的封装： 15mm x 15mm x 2.82mm

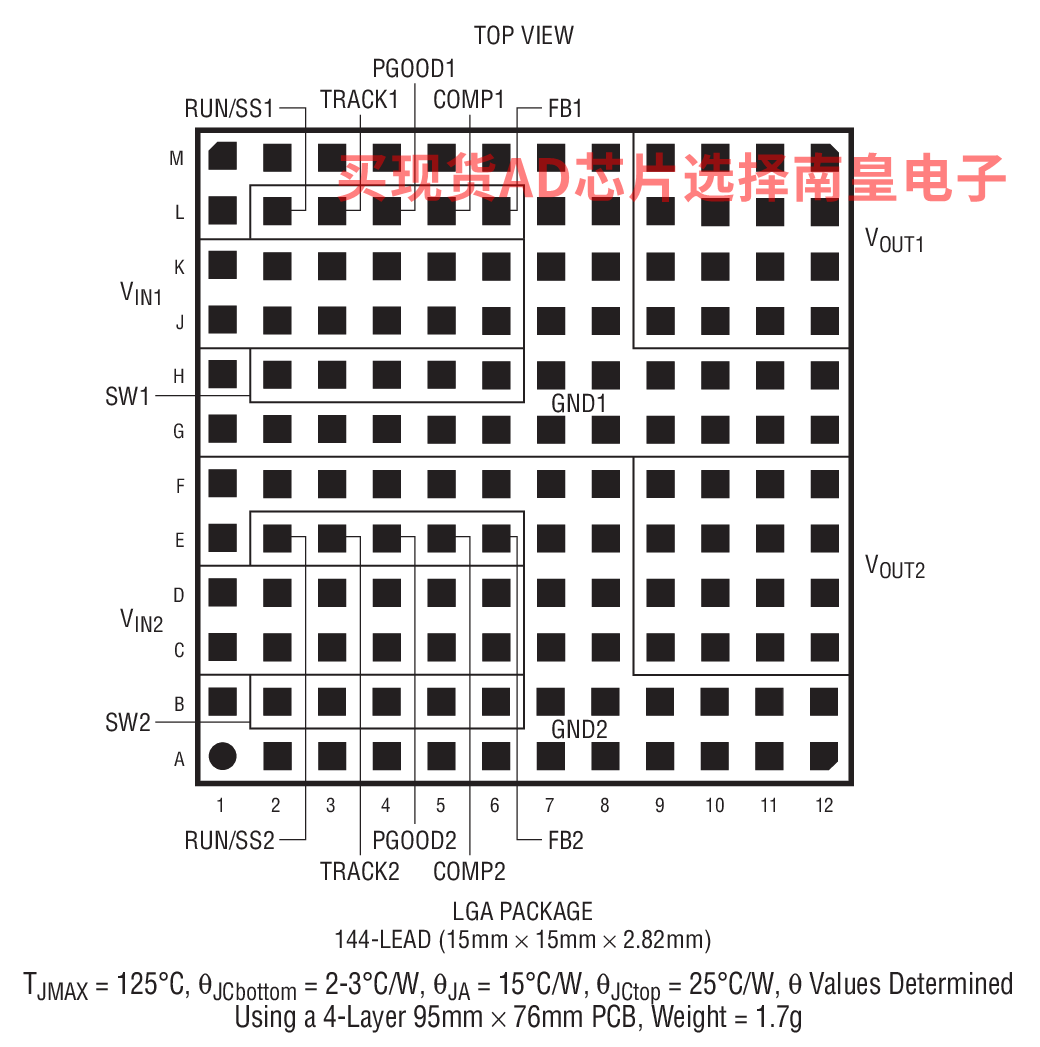

LTM4614EV#PBF，封装：144-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：20.7（100-499个）；17.05（1000+个）

LTM4614IV#PBF，封装：144-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：22.77（100-499个）；18.76（1000+个）

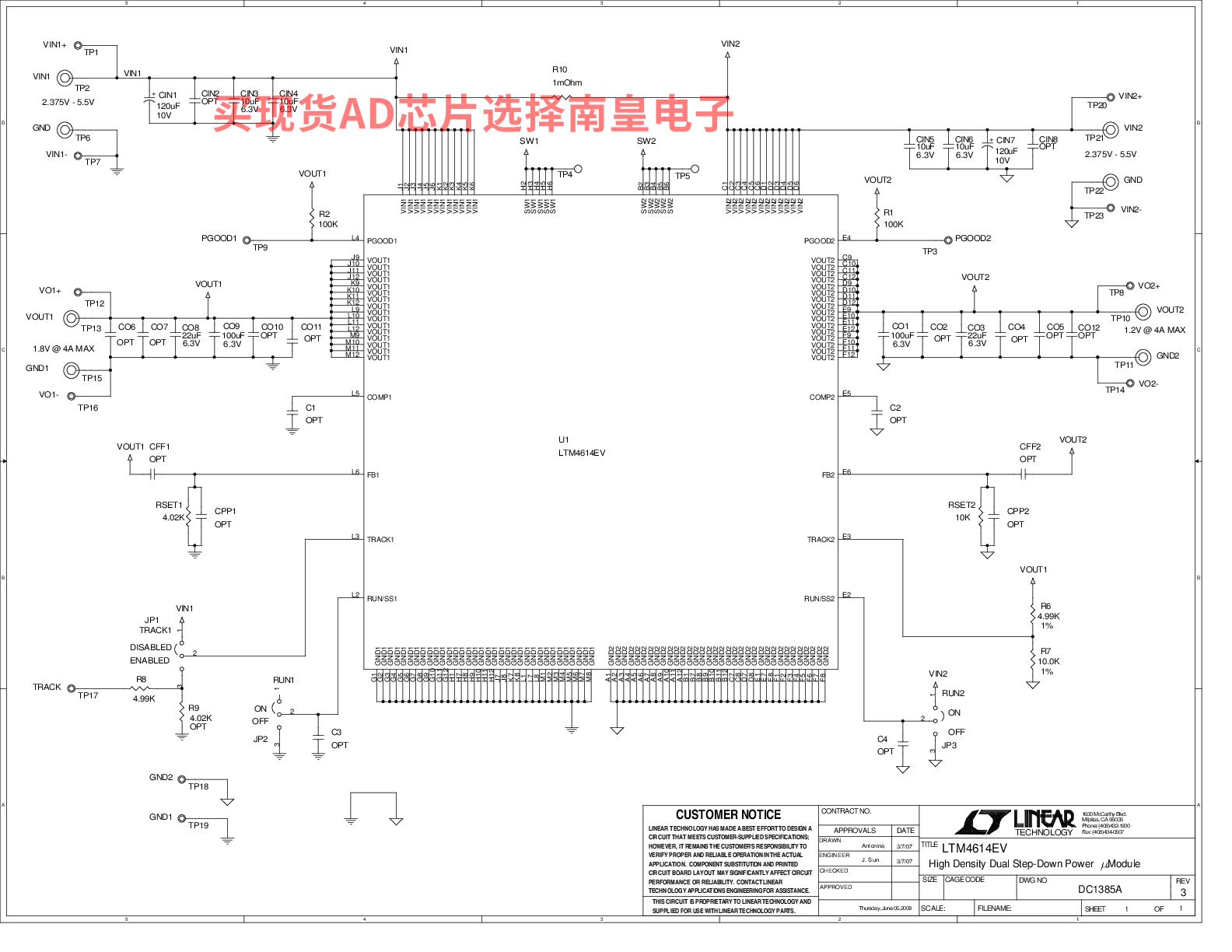

DC1385A：LTM4614EV Demo Board | Dual µModule Regulator, 2.375V ≤ VIN ≤ 5.5V, VOUT1 = 1.2V at 4A, VOUT2 = 1.8V at 4A

Demonstration circuit DC1385A features the LTM4614EV, the high efficiency, high density power module with dual 4A switch mode outputs. In the default configuration, the two outputs share the same input supply, which ranges from 2.375V to 5.5V, however each regulator may have its own input supply simply by removing a resistor. The device is configured for 1.2V and 1.8V outputs. Derating is necessary for certain VIN, VOUT, and thermal conditions.
