LTM4612（符合 EN55022B 规格的 36Vin、15Vout、5A、DC/DC μModule 稳压器）-AD代理

LTM4612的基本参数

制造厂商：AD
产品类别：μModule 稳压器
技术类目：超低噪声稳压器
功能描述：符合 EN55022B 规格的 36Vin、15Vout、5A、DC/DC μModule 稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTM4612的产品详情：

LTM4612 是一款符合 EN55022 Class B 规格的高电压输入和输出、5A 开关模式 DC/DC 电源。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4612 的工作输入电压范围为 5V 至 36V，可支持一个 3.3V 至 15V 的输出电压范围 (由单个外部电阻器来设定)。仅需采用大容量的输入和输出电容器便可完成设计。

由于采用了高开关频率和一种自适应接通时间电流模式架构，因而实现了针对电压和负载变化的快速瞬态响应，且并未牺牲稳定性。

内置的输入滤波器和噪声抵消电路实现了低噪声耦合，从而有效地降低了电磁干扰 (EMI) —— 见图 4 和 8。此外，还可以使该 DC/DC μModule 与一个外部时钟相同步，以减少无用的频率谐波，并允许执行 PolyPhase 操作，用于提供高负载电流。

LTM4612 采用节省空间的耐热性能增强型 15mm x 15mm x 2.8mm LGA 封装，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。LTM4612 是无铅型器件，并符合 RoHS 标准。

Applications

电信和网络设备
工业和航空电子设备
RF 系统

LTM4612的优势和特点：

完整的低 EMI 开关模式电源
符合 EN55022 Class B 规格
宽输入电压范围：5V 至 36V
3.3V 至 15V 输出电压范围
5A DC，7A 峰值输出电流
低输入和输出参考噪声
输出电压跟踪和裕度
电源良好跟踪和裕度调节
PLL 频率同步
±1.5% 调整点准确度
电流折返保护功能 (在启动时停用)
并联 / 均流
超快瞬态响应
电流模式控制
可编程软起动
输出过压保护
–55°C 至 125ºC 工作温度范围 (LTM4612MPV)

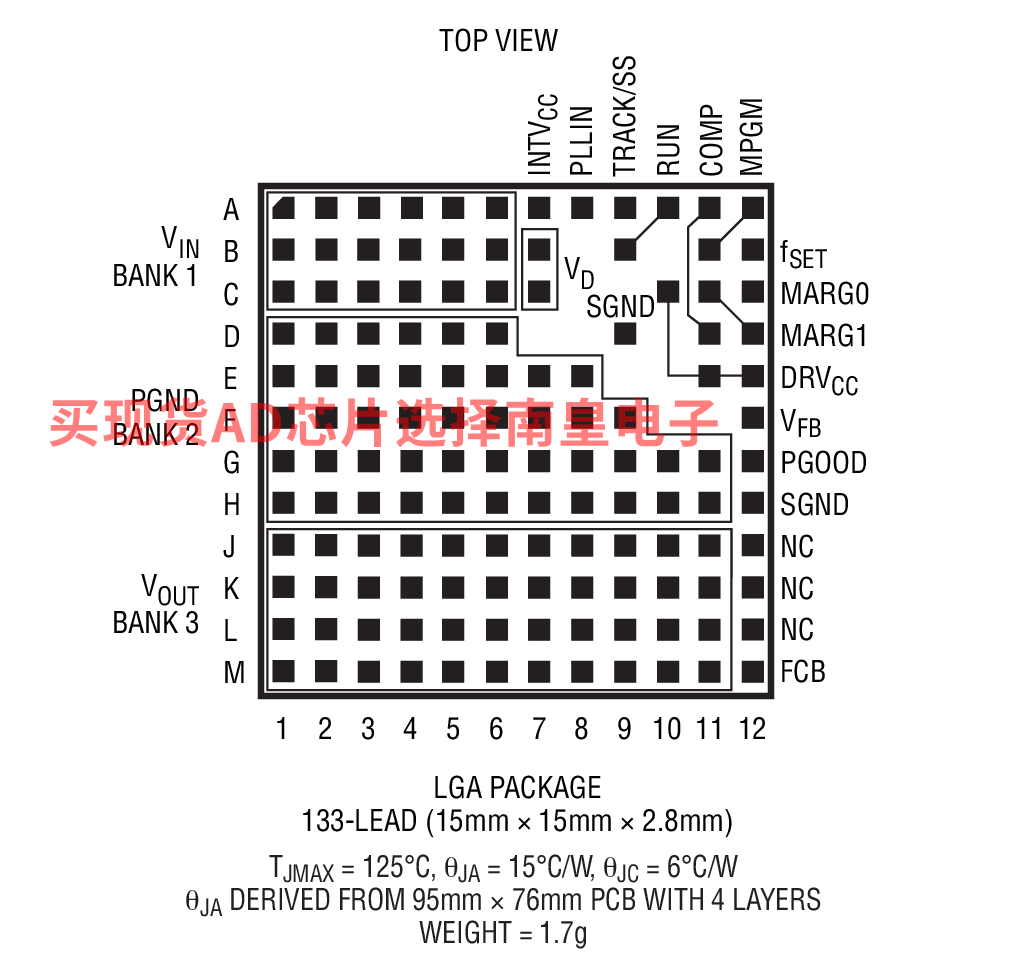

小占板面积、扁平 (15mm x 15mm x 2.8mm) 表面贴装型 LGA 封装

LTM4612具体的完整产品型号参数及价格（美元）：

LTM4612EV#PBF，封装：133-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：26.57（100-499个）；21.88（1000+个）

LTM4612IV#PBF，封装：133-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：29.23（100-499个）；24.07（1000+个）

LTM4612MPV#PBF，封装：133-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：54.03（100-499个）；44.5（1000+个）

LTM4612的评估套件：

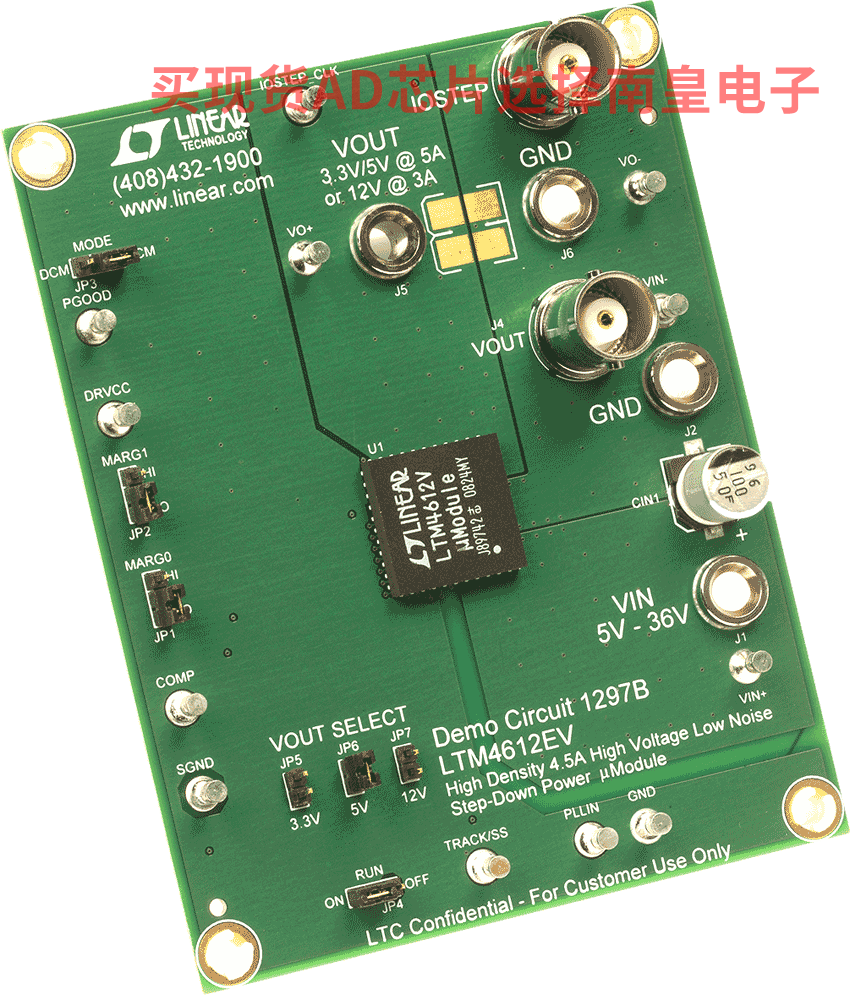

DC1297B：LTM4612EV Demo Board | EN55022B Compliant, 5V ≤ VIN ≤ 36V, VOUT = 3.3V or 5V @ 5A, or VOUT = 12V @ 3A

Demonstration circuit DC1297B features the LTM4612EV, an EN55022 Class B certified synchronous step-down power module. The board accepts an input voltage from 5V to 36V and delivers a jumper programmable output voltage of 3.3V, 5V or 12V. The rated load current is 5A for 3.3V and 5V output voltages, or 3A for a 12V output. Current derating is necessary for certain VIN, VOUT, and thermal conditions.

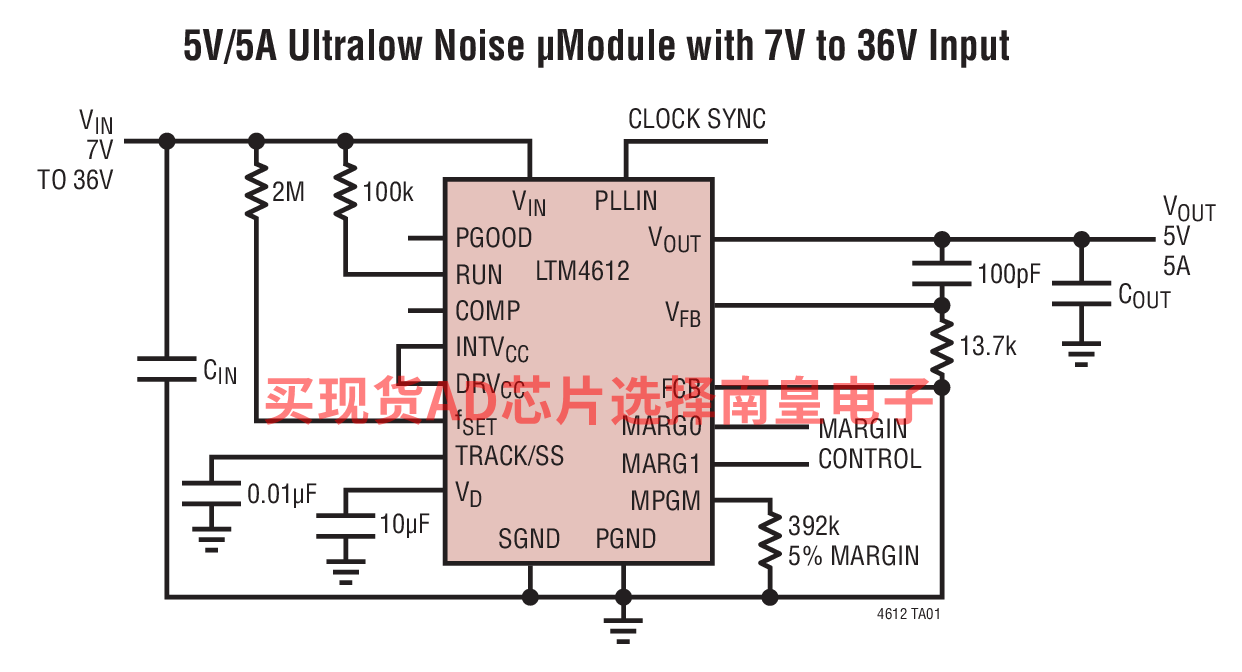

LTM4612的电路图解：

LTM4612的评估套件：
