LTM4611的基本参数

制造厂商：AD
产品类别：μModule 稳压器
技术类目：μModule降压稳压器
功能描述：超低 VIN、15A DC/DC µModule 稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTM4611的产品详情：

LTM4611 是一款高密度 15A 输出、开关模式 DC/DC 降压型转换器电源，可以从非常低电压输入电源来运作。封装之中内置了降压型开关控制器、功率 FET、电感器和环路补偿元件。LTM4611 能够从一个 1.5VIN 至高达 5.5VIN 的输入高效地提供高达 15A 的连续电流。输出电压由一个电阻器设定于 0.8V 至 5V 之间。仅需采用少量的输入和输出电容器。

高开关频率和一种电流模式架构提供了针对电压和负载变化的快速瞬态响应，且并未牺牲稳定性。该器件支持频率同步、多相 / 均流操作、突发模式操作以及用于电源轨排序的输出电压跟踪功能。

LTM4611 采用耐热性能增强型 15mm x 15mm x 4.32mm LGA 封装。LTM4611 是无铅型器件并符合 RoHS 标准。

应用

电信服务器和网络设备
存储和 ATCA 卡
通用型负载点调节

LTM4611的优势和特点：

完整的开关模式电源
输入电压范围：15V 至 5.5V
15A DC 输出
输出电压范围：0.8V 至 5V
±1.5% 总 DC 输出误差
用于实现精准稳压的差分远端采样
电流模式控制 / 快速瞬态响应
过流折返保护
并联多个 LTM4611 可实现均流
频率同步
可选择的脉冲跳跃或突发模式 (Burst Mode) 操作
软起动 / 电压跟踪
效率高达 94%
输出过压保护
小外形 15mm x 15mm x 4.32mm LGA 封装

LTM4611具体的完整产品型号参数及价格（美元）：

LTM4611EV#PBF，封装：133-Lead LGA (15mm x 15mm x 4.32mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：25.98（100-499个）；21.40（1000+个）

LTM4611IV#PBF，封装：133-Lead LGA (15mm x 15mm x 4.32mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：28.59（100-499个）；23.54（1000+个）

LTM4611的评估套件：

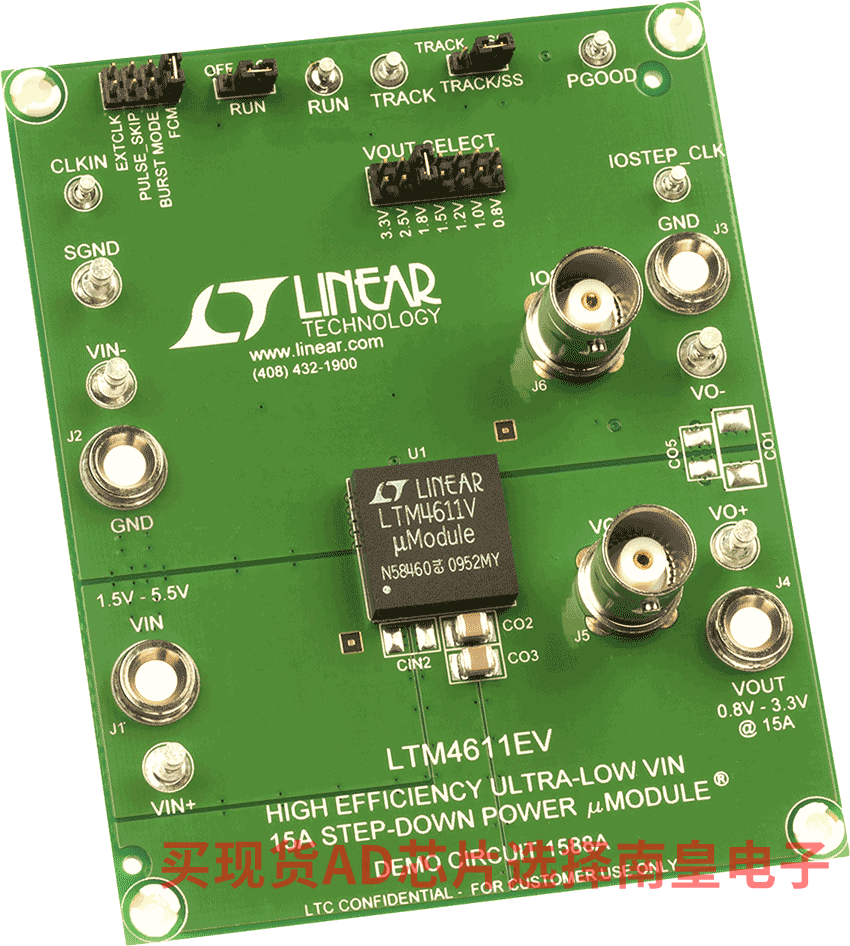

DC1588A：LTM4611EV Demo Board | 1.5V ≤ VIN ≤ 5.5V, VOUT = 0.8V to 5V @ 15A, DC/DC µModule Regulator

Demonstration circuit DC1588A features the LTM4611EV, a low input voltage 15A step-down power module. The operating input voltage range is 1.5V to 5.5V with an output voltage range from 0.8V to 5V. DC1588A can support a load current up to 15A, while derating may be necessary for different VIN, VOUT and thermal conditions. The LTM4611EV can operate in pulse-skipping mode or Burst Mode operation for high efficiency under a light load. The DC1588A has a default programmable switching frequency of 500kHz and may be synchronized to an external clock from 360kHz up to 710kHz.

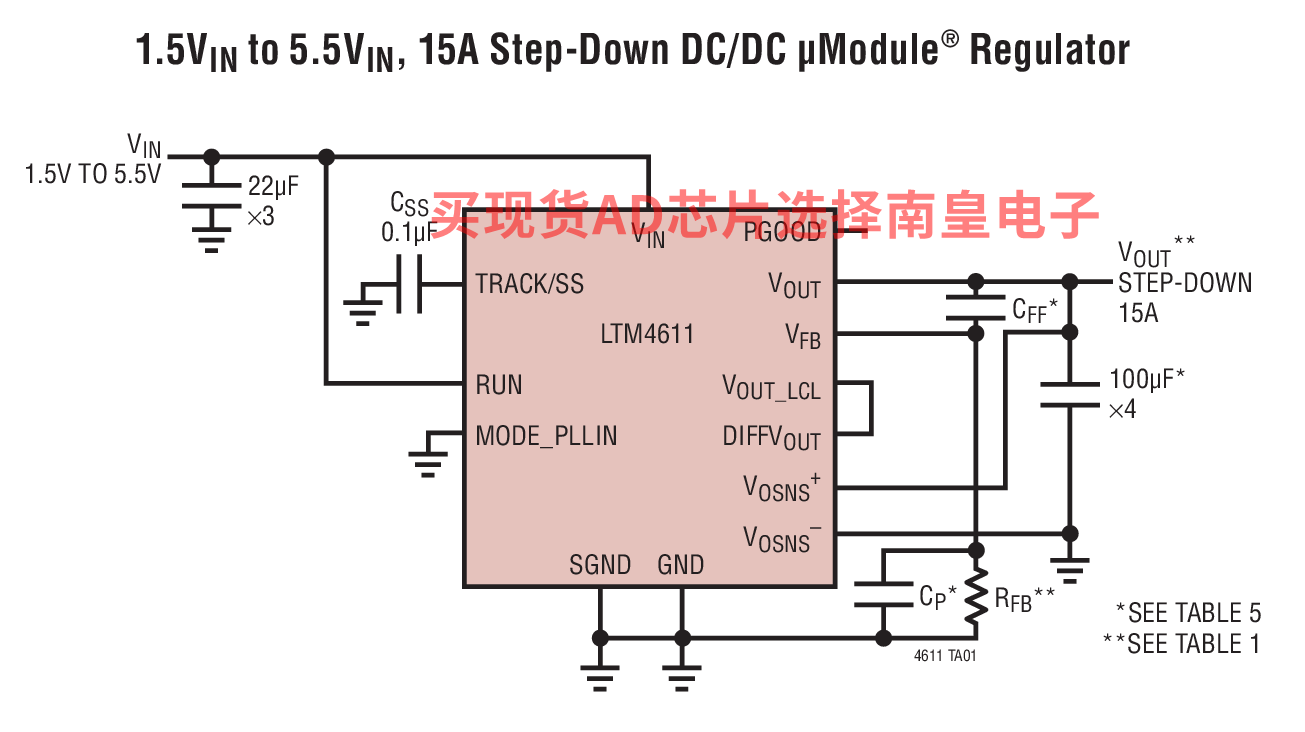

LTM4611的电路图解：

LTM4611的评估套件：
