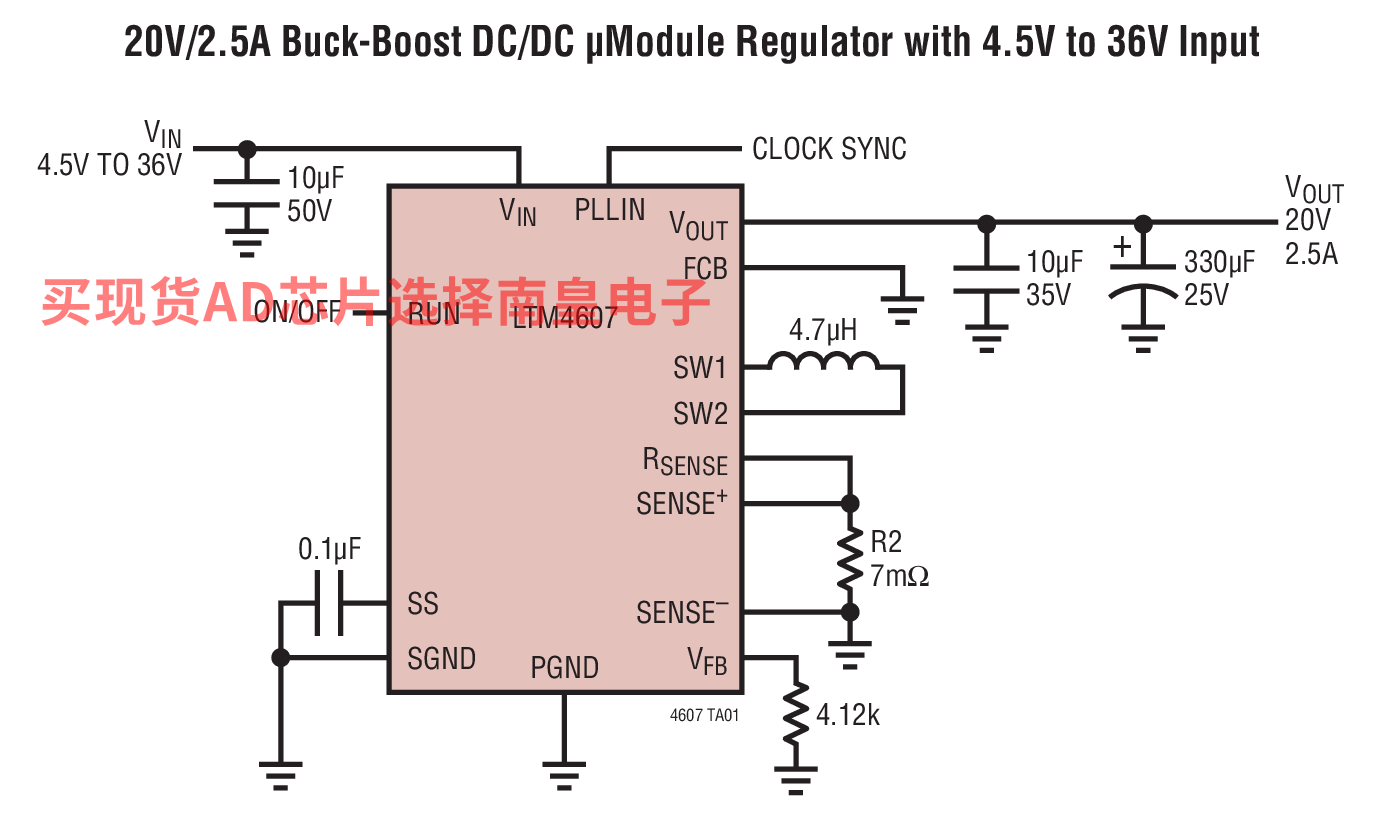

LTM4607 是一款高效率开关模式降压-升压型电源。封装中包括了开关控制器、功率FET 和支持组件。LTM4607 的工作输入电压范围为 4.5V 至 36V，可支持 0.8V 至 24V 的输出电压范围 (由单个电阻器来设定)。该高效率设计在升压模式中提供了高达 5A 的连续电流 (在降压模式中为 10A)。仅需采用电感器、检测电阻器、大容量的输入和输出电容器便可完成设计。

由于采用了扁平封装，因而可以利用 PC 板底部的未用空间，以实现高密度负载点调节。高开关频率和电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，而不会牺牲稳定性。可以使 LTM4607 的频率与一个外部时钟相同步，以减少无用的频率谐波。

故障保护功能包括过压和折返电流保护。该 DC/DC μModule 采用小外形的耐热性能增强型 15mm x 15mm x 2.8mm LGA 封装。LTM4607 是无铅型器件，并符合 RoHS 标准。

• 电信、服务器和网络设备
• 工业和汽车设备
• 高功率电池供电式设备

• 单电感器架构允许 VIN 高于、低于或等于 VOUT
• 宽 VIN 范围：4.5V 至 36V
• 宽 VOUT 范围：0.8V 至 24V
• 5A DC (在降压模式中为 10A DC)

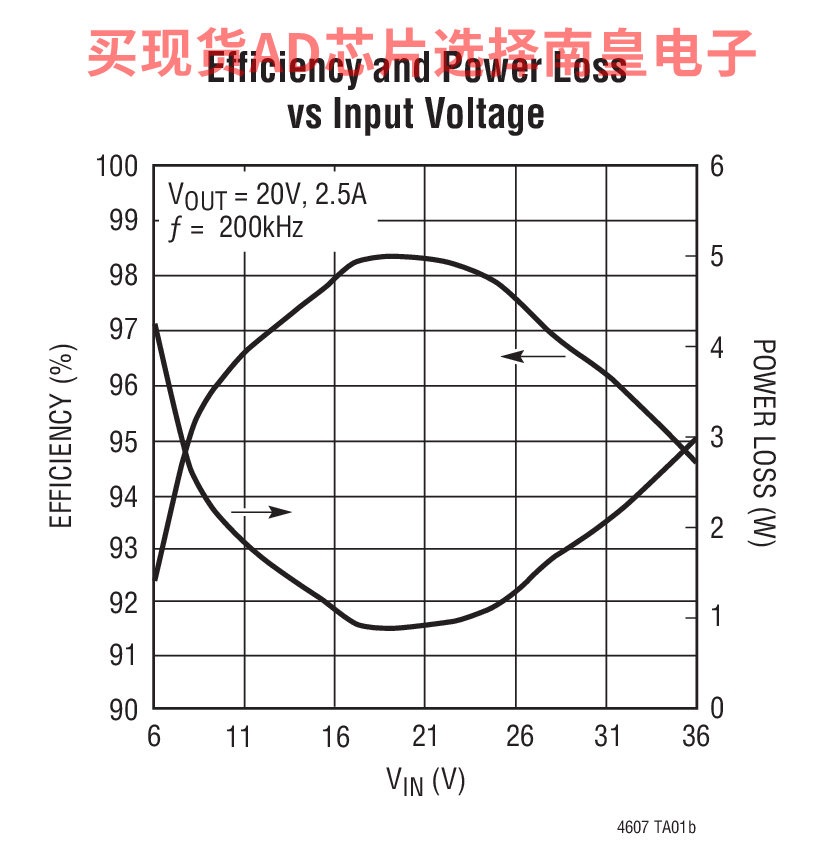

• 高效率：达 98%
• 电流模式控制
• 电源良好输出信号
• 可锁相固定频率：200kHz 至 400kHz
• 超快速瞬态响应
• 电流折返保护
• 输出过压保护

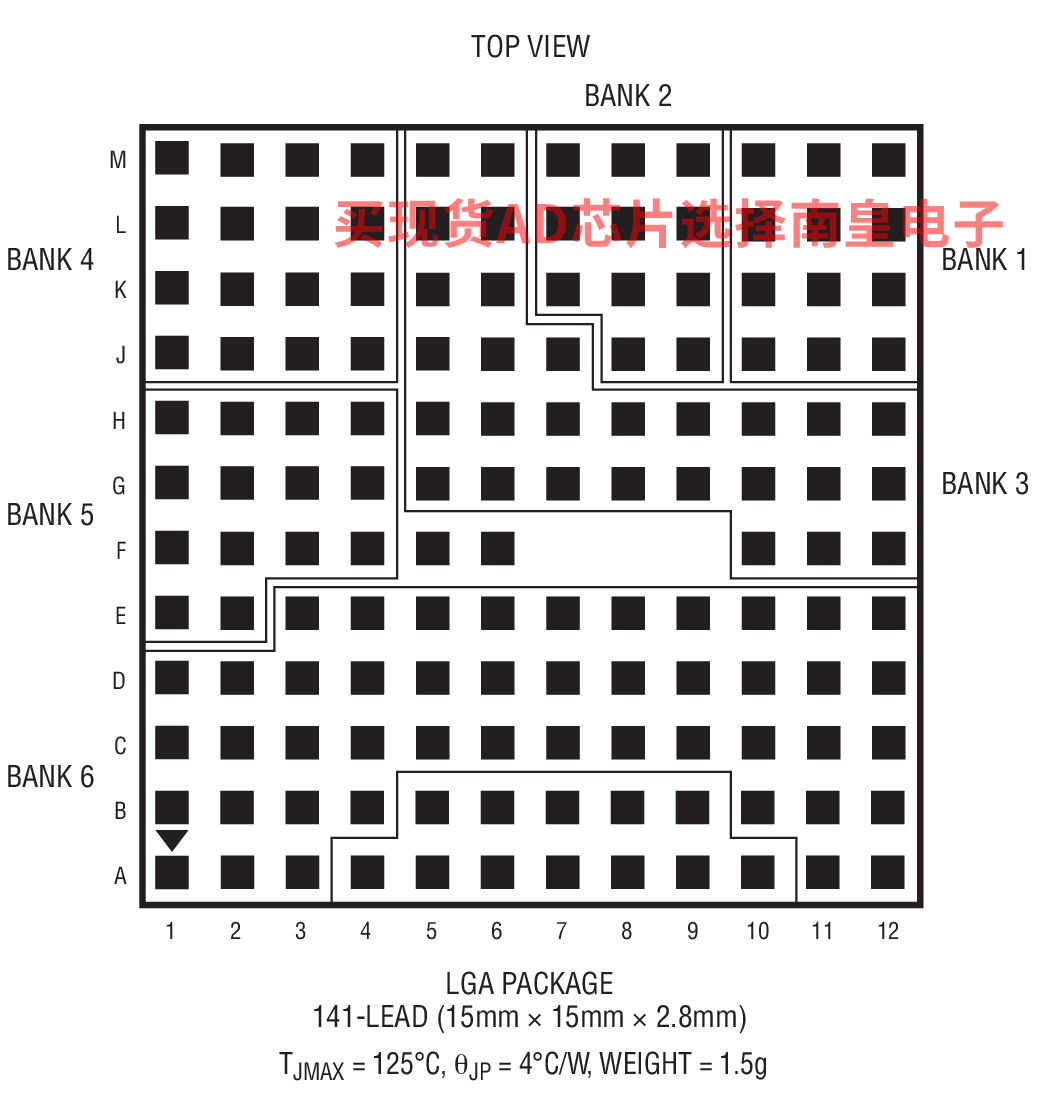

• 小型、扁平表面贴装 LGA 封装 (15mm x 15mm x 2.8mm)

LTM4607EV#PBF，封装：141-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：27.89（100-499个）；23.71（1000+个）

LTM4607IV#PBF，封装：141-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：30.68（100-499个）；26.08（1000+个）

DC1198B-B：LTM4607EV Demob Board | 6-36VIN to 12V, 5A High Efficiency Buck-Boost DC/DC µModule Regulator

Demonstration circuit DC1198B-B features the LTM4607EV, a high efficiency, high density switch mode buck-boost power module. The LTM4607EV can regulate its output voltage from input voltage both above and below the output. The board accepts an input voltage from 6V to 36V and is set for an output voltage of 12V. The rated load current is 5A in boost mode and 12A in step-down operation. Derating is necessary for certain VIN, VOUT and thermal conditions. The switching frequency can be synchronized to external clock operating from 200kHz to 400kHz. This clock input can be used to reduce undesirable frequency harmonics and reduce input and output ripple when paralleling LTM4607 modules for even higher output current.
