LTM4606的基本参数

制造厂商：AD
产品类别：μModule 稳压器
技术类目：超低噪声稳压器
功能描述：超低 EMI、28VIN、6A DC/DC μModule 稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTM4606的产品详情：

LTM4606 是一款完整经 EN55022 Class B 认证噪声的高电压、6A 开关模式 DC/DC 电源。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。内置输入滤波器和噪声消除电路实现了低噪声运作，从而有效地降低了电磁干扰 (EMI)。LTM4606 的工作输入电压范围为 4.5V 至 28V，可支持 0.6V 至 5V 的输出电压范围 (由单个电阻器来设定)。该高效率设计提供了 6A 的连续电流 (峰值为 8A)。仅需采用大容量的输入和输出电容器便可完成全部的设计。

高开关频率和自适应接通时间电流模式架构的运用实现了针对输入电压和负载变化的快速瞬态响应，而并未牺牲稳定性。该器件支持输出电压跟踪和输出电压裕度调节功能。

此外，还可以使该微型模块 (μModule) 与一个外部时钟相同步，以减少无用的频率谐波，并实现多相 (PolyPhase) 操作以提供高负载电流。

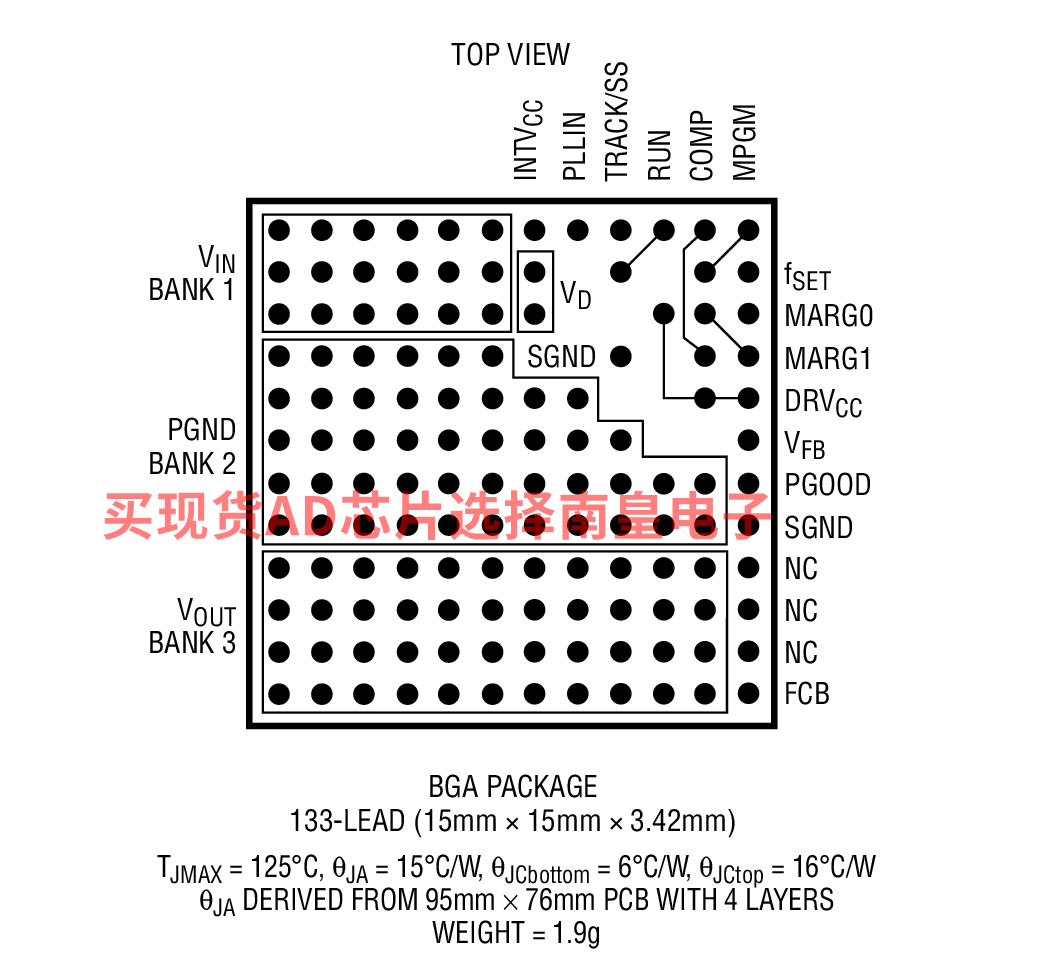

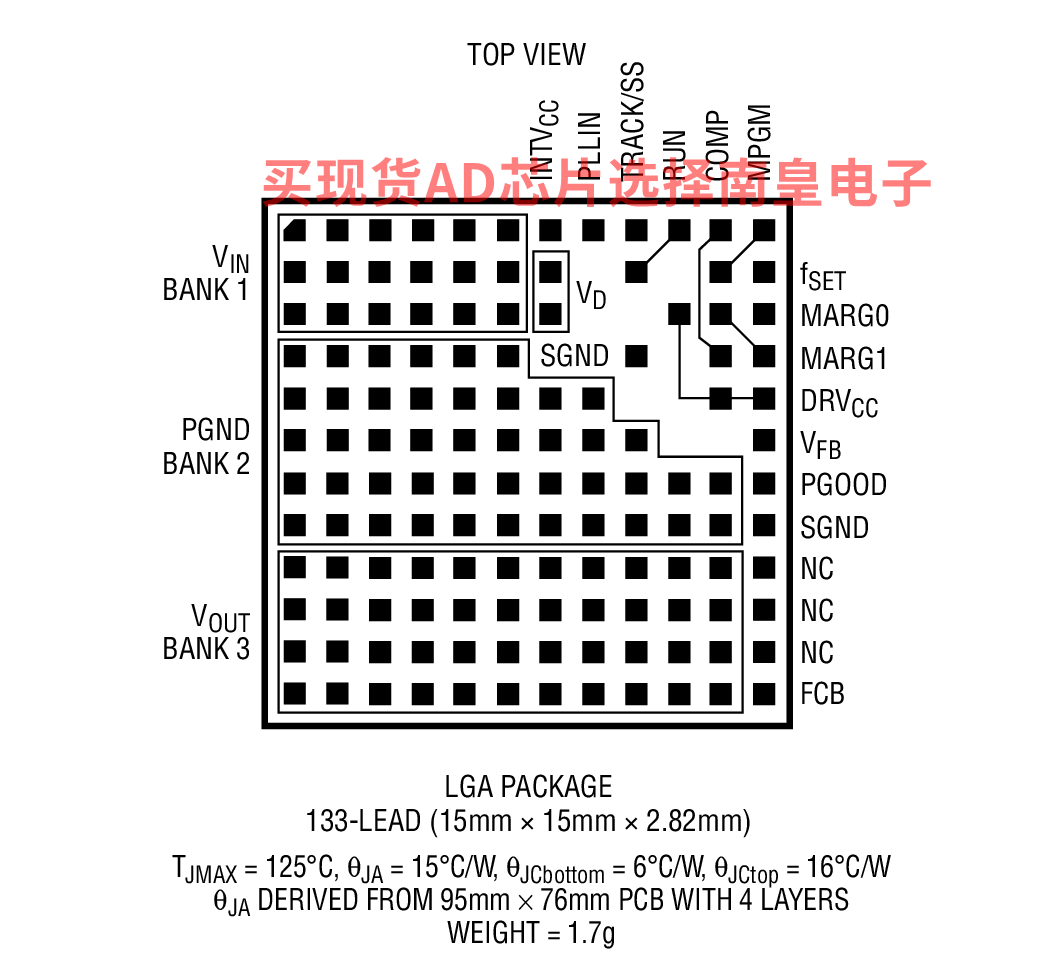

LTM4606 采用节省空间的耐热增强型 15mm x 15mm x 2.8mm LGA 和 15mm x 15mm x 3.42mm BGA 封装。LTM4606 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

应用

ASIC 或 FPGA 收发器
电信、服务器和网络设备
工业设备
RF 设备

LTM4606的优势和特点：

完整的低 EMI 开关模式电源
宽输入电压范围：4.5V 至 28V
6A DC (典型值)，8A 峰值输出电流
0.6V 至 5V 输出电压范围

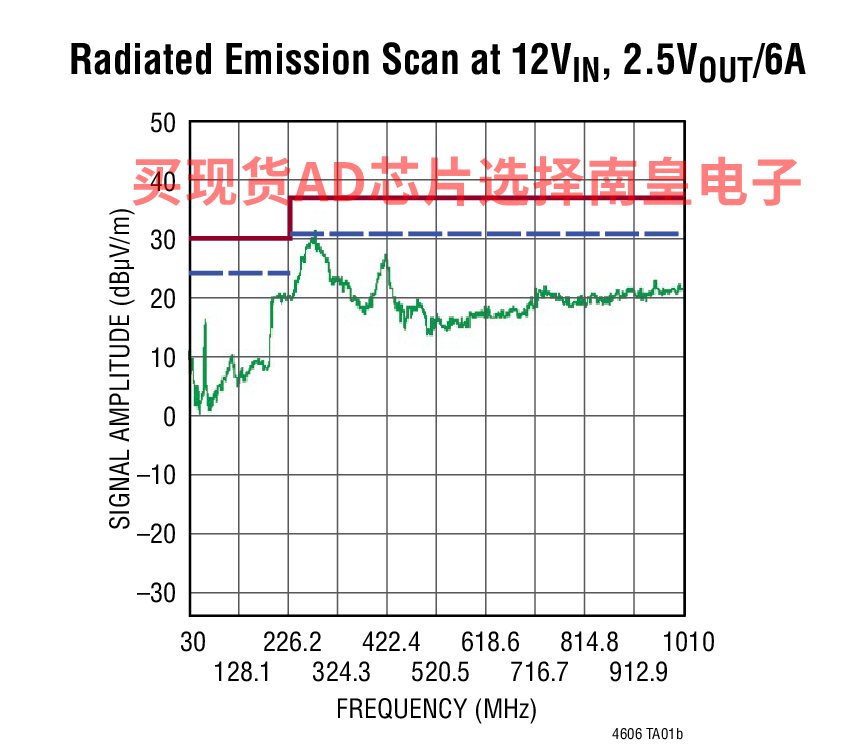

EN55022 Class B 认证
输出电压跟踪和裕度调节功能
PLL 频率同步
±1.75% 总 DC 误差
电源良好输出
电流折返保护功能 (在启动时停用)

并联 / 均流
电流模式控制
高达 93% 的效率 (在 5VIN、3.3VOUT)
可编程软起动
输出过压保护
-55ºC 至 125ºC 工作温度范围 (LTM4606MP)
小占板面积、表面贴、扁平封装
15mm x 15mm x 2.82mm LGA 封装
15mm x 15mm x 3.42mm BGA 封装

LTM4606具体的完整产品型号参数及价格（美元）：

LTM4606EV#PBF，封装：133-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：22.04（100-499个）；18.15（1000+个）

LTM4606EY#PBF，封装：133-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：23.38（100-499个）；19.25（1000+个）

LTM4606IV#PBF，封装：133-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：24.24（100-499个）；19.97（1000+个）

LTM4606IY，封装：133-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：39.80（100-499个）；32.77（1000+个）

LTM4606IY#PBF，封装：133-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：25.58（100-499个）；21.07（1000+个）

LTM4606MPV#PBF，封装：133-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：49.56（100-499个）；40.81（1000+个）

LTM4606MPY，封装：133-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：65.1（100-499个）；53.61（1000+个）

LTM4606MPY#PBF，封装：133-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：50.89（100-499个）；41.91（1000+个）

LTM4606的评估套件：

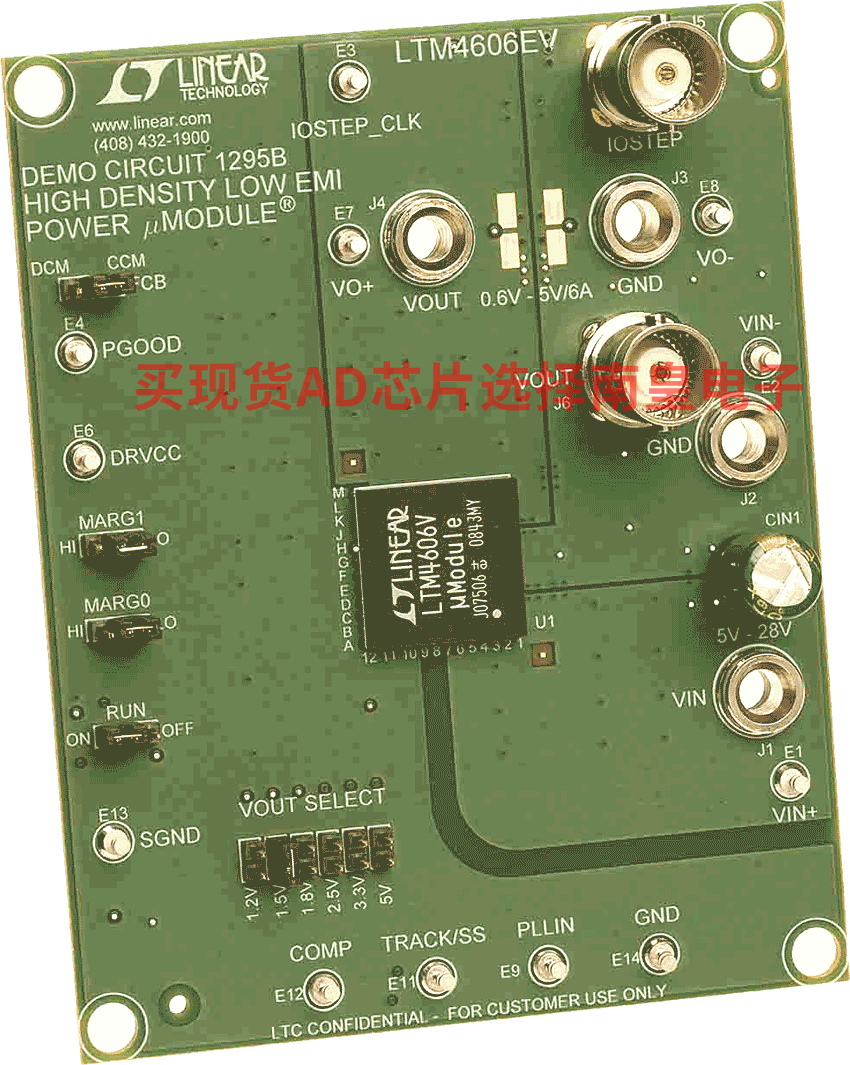

DC1295B：LTM4606EV演示板 | 符合EN55022B，4.5V ≤ VIN ≤ 28V，VOUT = 0.6V至5V (6A)

演示电路DC1295B具有通过EN55022 B类认证的开关模式降压电源模块LTM4606EV。输入电压范围是4.5V至28V，跳线可编程输出电压是0.6V至5V。额定负载电流为6A，但在特定VIN、VOUT和热状况下，必须降级。

LTM4606允许用户通过TRACK/SS引脚编程输出斜升和斜降。

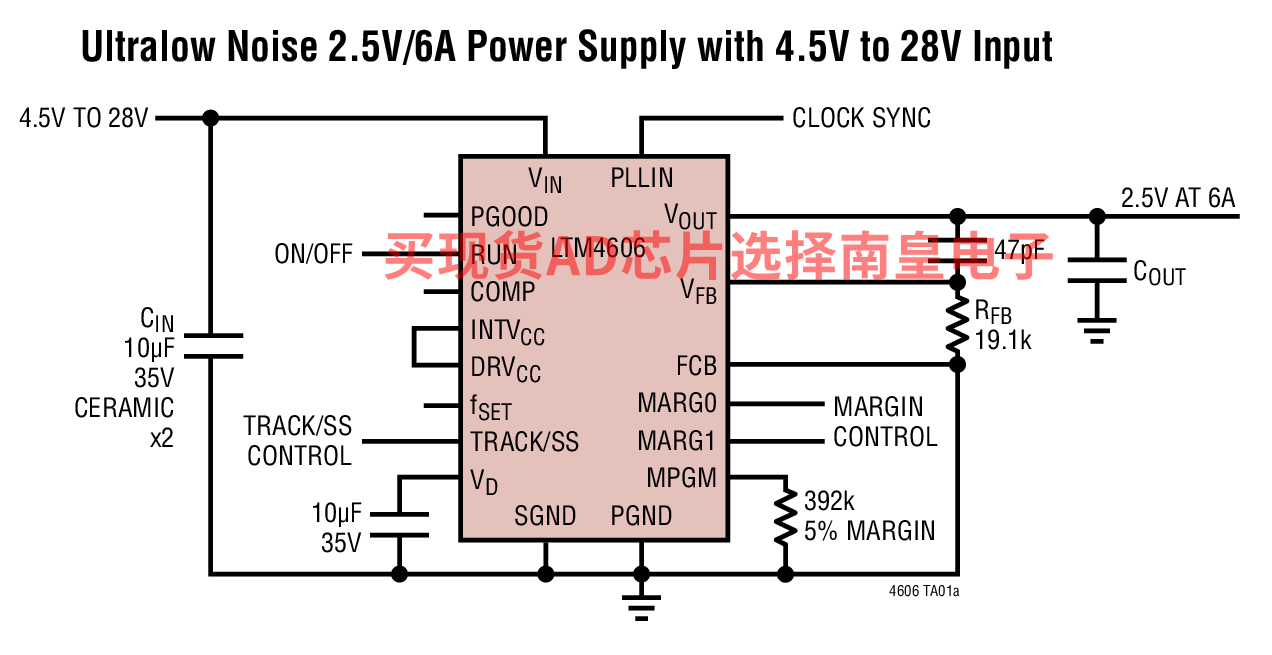

LTM4606的电路图解：

LTM4606的评估套件：
