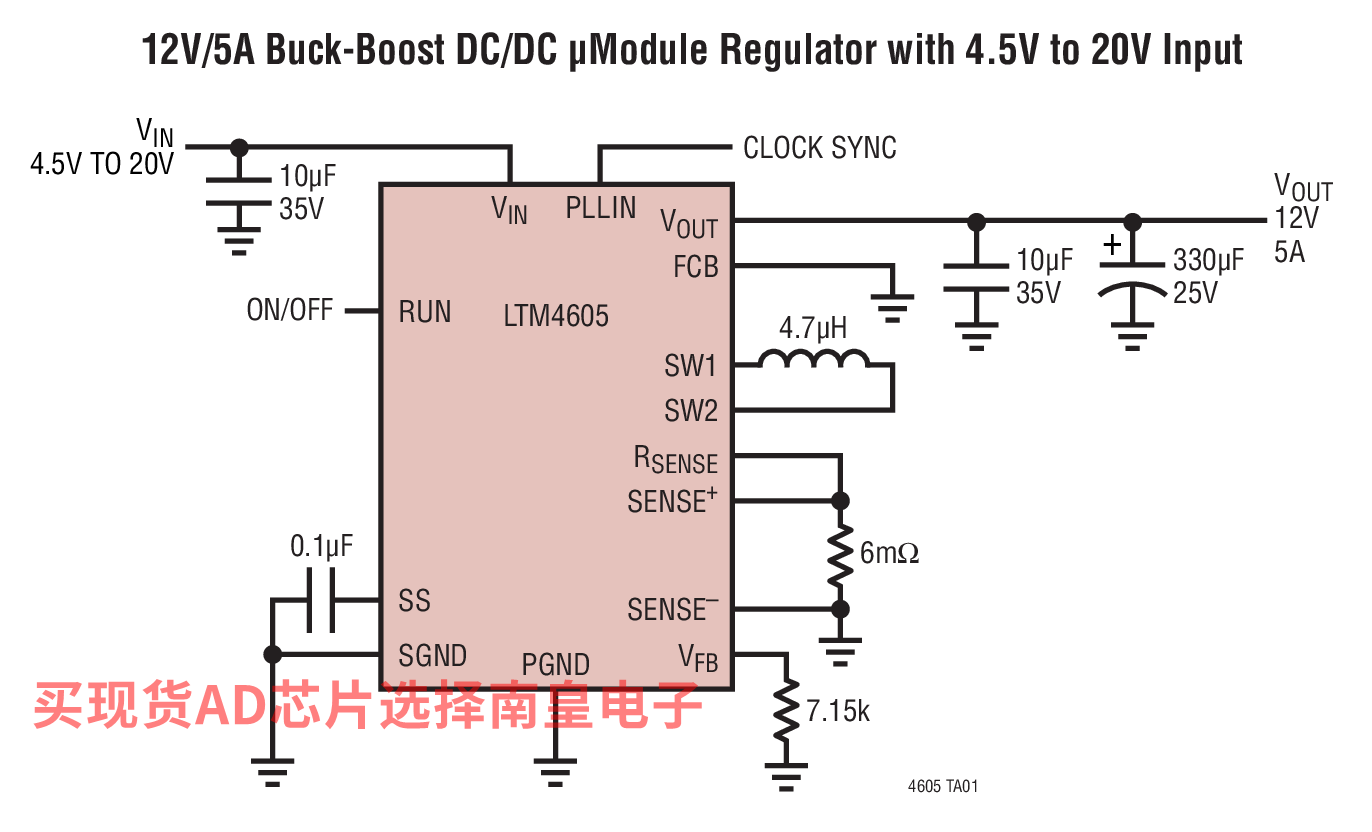

LTM4605 是一款高效率开关模式降压-升压型电源。封装中包括了开关控制器、功率 FET 和支持元件。LTM4605 的工作输入电压范围为 4.5V 至 20V，可支持 0.8V 至 16V 的输出电压范围 (由单个电阻器来设定)。该高效率设计在升压模式中提供了高达 5A 的连续电流 (在降压模式中为 12A)。仅需采用电感器、检测电阻器、大容量的输入和输出电容器便可完成全部的设计。

由于采用了扁平封装，因而可以利用 PC 板底部的未用空间，以实现高密度负载点调节。高开关频率和电流模式架构可对电压和负载变化作出快速瞬态响应。可以使 LTM4605 的频率与一个外部时钟同步，以减少无用的频率谐波。

故障保护功能包括过压和折返电流保护。该 DC/DC μModule 采用小外形的耐热性能增强型 15mm x 15mm x 2.8mm LGA 封装。LTM4605 是无铅型器件，并符合 RoHS 标准。

• 电信、服务器和网络设备
• 工业和汽车设备
• 高功率电池供电式设备



• 单电感器架构允许 VIN 高于、低于或等于 VOUT
• 宽 VIN 范围：4.5V 至 20V
• 宽 VOUT 范围：0.8V 至 16V
• 5A 典型 DC 电流 (降压模式中的典型 DC 电流为 12A)
• 效率高达 98%
• 电流模式控制
• 电源良好输出信号
• 可锁相固定频率：200kHz 至 400kHz
• 超快速瞬态响应
• 电流折返保护
• 输出过压保护

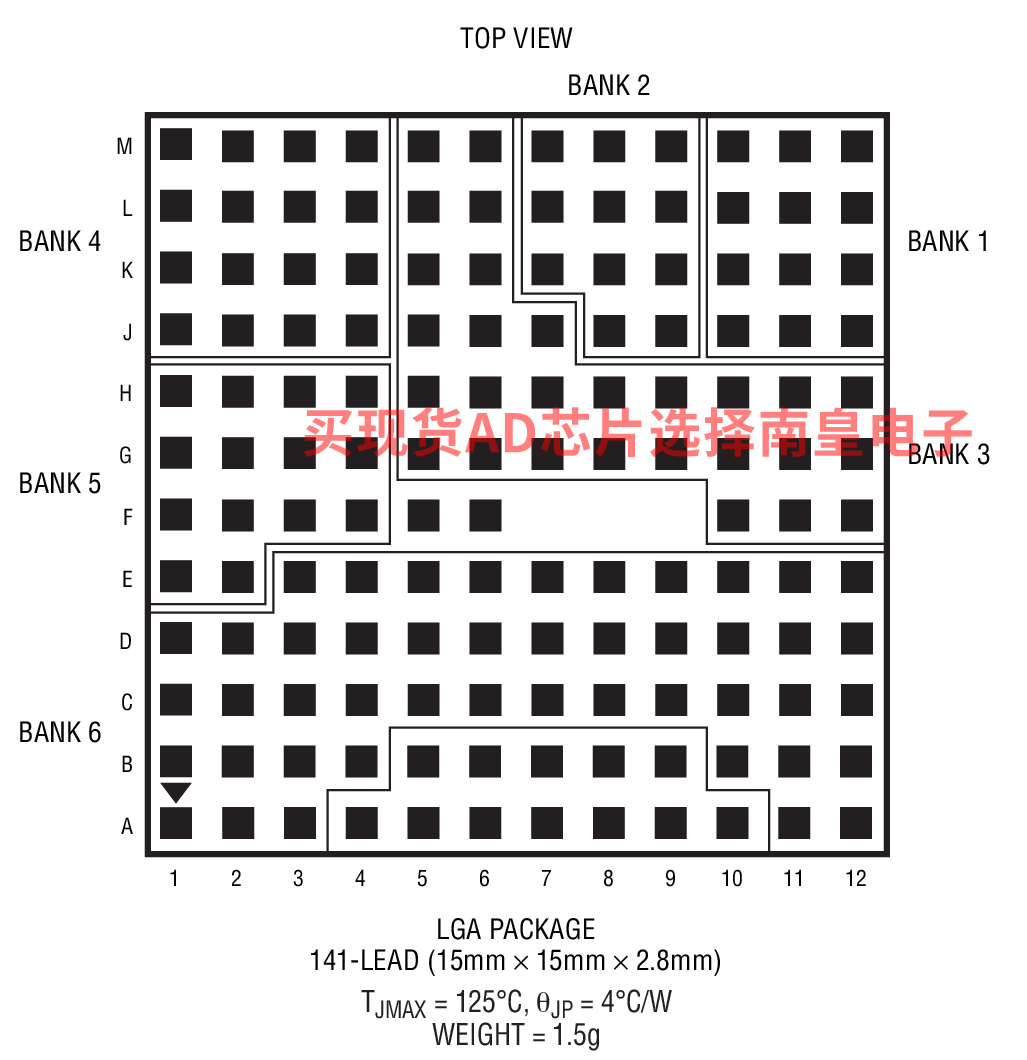

• 小型、扁平表面贴装 LGA 封装 (15mm x 15mm x 2.8mm)



LTM4605EV#PBF，封装：141-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：24.33（100-499个）；20.68（1000+个）

LTM4605IV#PBF，封装：141-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：26.76（100-499个）；22.75（1000+个）

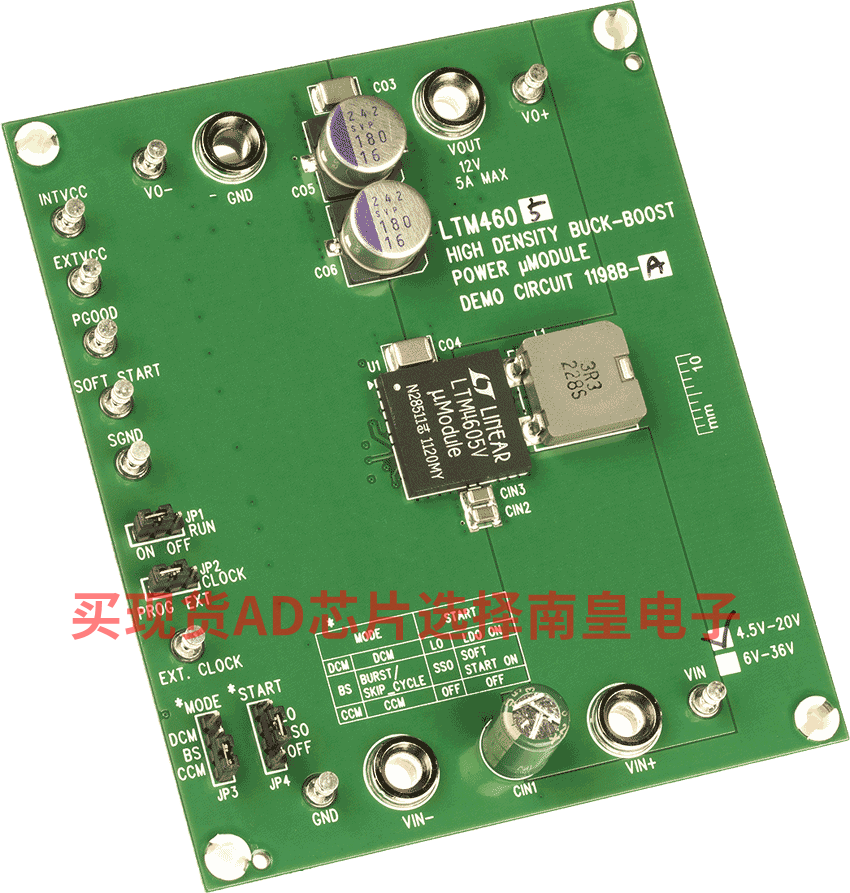

DC1198B-A：LTM4605EV Demo Board | 4.5V to 20VIN, 12VOUT@ 5A

Demonstration circuit DC1198B-A features the LTM4605EV, the high efficiency, high density switch mode buck-boost μModule regulator. The LTM4605EV can regulate its output voltage from an input voltage above, below, or equal to the output. The input voltage range of DC1198B-A is from 4.5V to 20V with a preset output voltage of 12V. The rated load current is 5A, although derating is necessary for certain VIN, VOUT, and thermal conditions. The switching frequency may be synchronized to an external clock from 200kHz to 400kHz. This PLL can be used not only to reduce undesirable frequency harmonics but also to parallel LTM4605 to provide high output current.
