LTM4604A是一款完整的4A开关模式降压µModule（电源模块）稳压器，具有±1.75%的最大总输出电压误差。封装中包含开关控制器、功率FET、电感和所有支持元件。在2.375V至5.5V的输入电压范围内工作时，LTM4604A支持通过单个电阻设置的0.8V至5V输出电压范围。此高效率设计提供高达4A的连续电流（5A峰值）。只需要输入和输出电容就可以完成设计。

具有1.27mm间距的0.630mm LGA焊盘通过提供标准走线排布和过孔放置简化了PCB布局。（LTM4604A与LTM4604相比具有较小的焊盘）。超薄的器件封装可以有效利用 PCB 板背面空间，提升 PCB 板功率密度。该器件提供高开关频率和电流模式架构，可以对线路和负载变化做出快速瞬态响应，且不会降低稳定性。

故障保护功能包括折返电流保护、热关断和可编程软启动功能。LTM4604A提供SnPb (BGA)或符合RoHS标准的端子表面。

  注释 LTM4604 - LTM4604A 更小的焊盘尺寸使相邻焊盘之间具有更大的距离，因此焊膏或焊料涂敷到焊盘区以外的可能性较小

应用

• 电信和网络设备
• 服务器
• 存储卡
• ATCA卡
• 工业设备

• 完整的独立型电源
• ±1.75% 的总 DC 输出误差 (–40ºC 至 125ºC)
• 宽输入电压范围：2.375V 至 5.5V
• 4A DC、5A 峰值输出电流
• 0.8V 至 5V 输出
• 输出电压跟踪
• UltraFast 瞬态响应
• 电源良好指示器

• 电流模式控制
• 电流折返保护，并联 / 均流
• 效率高达 95%
• 可编程软起动
• 微功率停机模式：IQ ≤ 7μA
• 过热保护
• 9mm x 15mm x 2.32mm LGA 和 9mm x 15mm x 3.42mm BGA 封装

LTM4604AEV#PBF，封装：66-Lead LGA (15mm x 9mm x 2.32mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：11.35（100-499个）；9.35（1000+个）

LTM4604AEY#PBF，封装：66-Lead BGA (15mm x 9mm x 3.42mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：12.17（100-499个）；10.01（1000+个）

LTM4604AIV#PBF，封装：66-Lead LGA (15mm x 9mm x 2.32mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：12.49（100-499个）；10.29（1000+个）

LTM4604AIY，封装：66-Lead BGA (15mm x 9mm x 3.42mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：20.35（100-499个）；16.75（1000+个）

LTM4604AIY#PBF，封装：66-Lead BGA (15mm x 9mm x 3.42mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：13.3（100-499个）；10.95（1000+个）

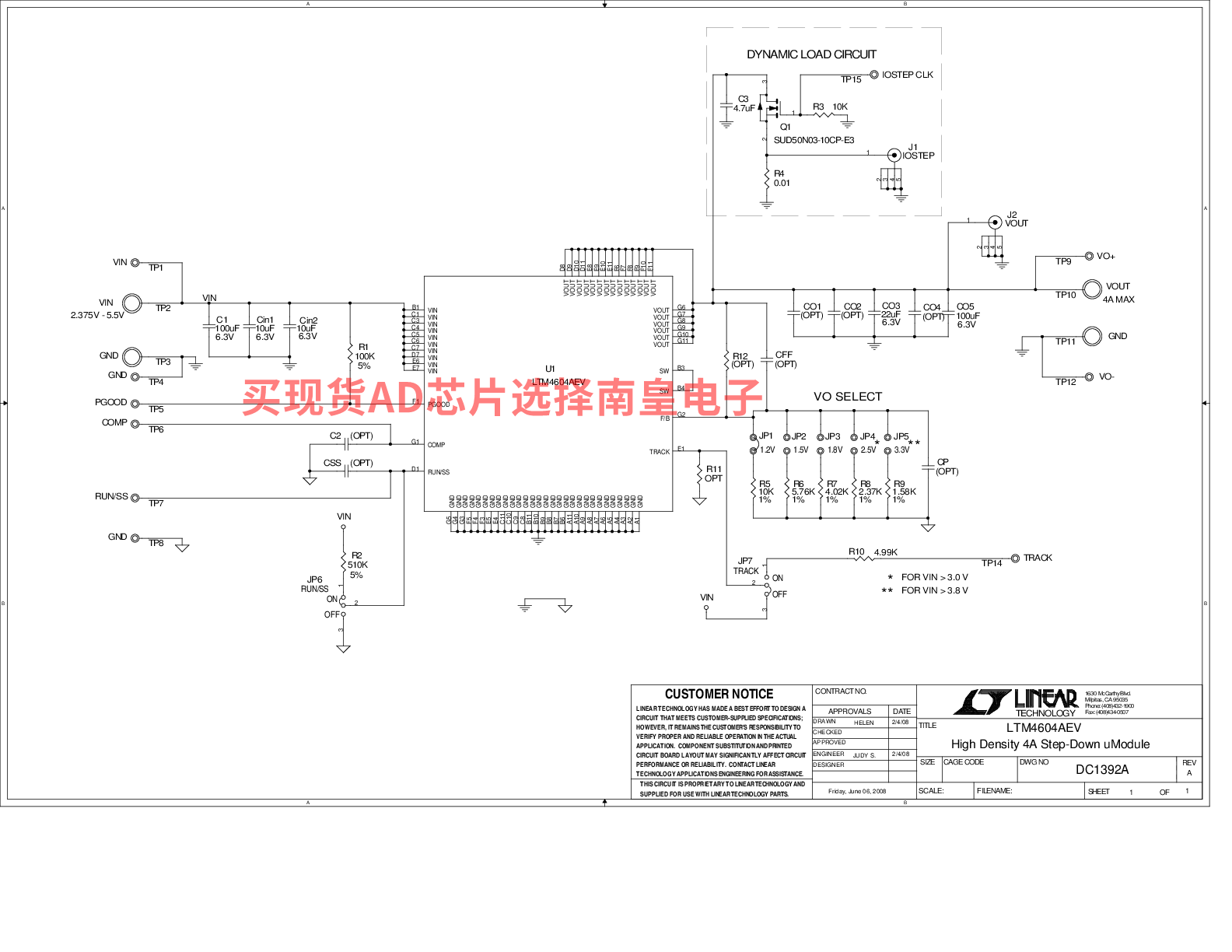

DC1392A：LTM4604AEV演示板 | 2.375 ≤ VIN ≤ 5.5V，VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V (4A)

演示电路1392A内置高效率、高密度开关模式降压μModule稳压器LTM4604AEV。输入电压范围是2.375V至5.5V，跳线可选输出电压是0.8V至3.3V。额定负载电流为4A，但在特定VIN、VOUT和热状况下，必须降级。通过使用TRACK引脚，输出可设置为同时或按比例跟踪到另一个电压轨。
