LTM4603 是一款完整的 6A 降压型开关模式 DC/DC μModule 稳压器，具有内置开关控制器、MOSFET、电感器和所有的支持元件。该器件被内置于一个小型表面贴装15mm x 15mm x 2.8mm LGA 封装中。LTM4603 的工作输入电压范围为 4.5V 至 20V，可支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。高效率设计提供了 6A 的连续电流 (峰值为 8A)。仅需采用大容量输入和输出电容器便可完成全部的设计。

扁平 (高度仅 2.8mm) 且重量轻 (1.7g) 的封装能够容易地安装在 PC 板背面上的未用空间，以实现高密度负载点调节。可以使该 μModule 稳压器与一个外部时钟相同步，以减少不希望产生的频率谐波，并允许为高负载电流执行多相 (PolyPhase) 操作。

高开关频率和自适应接通时间电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，而并未牺牲稳定性。可采用一个板载远端检测放大器来精准调节输出电压，而不受负载电流的影响。LTM4603-1 没有内置远端检测放大器。LTM4603 / LTM4603-1 的引脚与 12A LTM4601 / LTM4601-1 相兼容。

• 电信和网络设备
• 服务器
• 工业设备
• 负载点调节

• 完整的开关模式电源
• 宽输入电压范围：4.5V 至 20V
• 6A DC 典型值、8A 峰值输出电流
• 0.6V 至 5V 输出电压
• 输出电压跟踪和裕度调节
• 采用远端检测以实现精准稳压 (仅 LTM4603)
• 典型工作频率：1MHz
• PLL 频率同步
• 1.5% 稳压
• 电流折返保护 (在启动时停用)
• 引脚与 LTM4601 兼容
• 具有金制涂层衬垫并符合 RoHS 标准的无铅型 (e4) 封装
• 超快速瞬态响应
• 电流模式控制

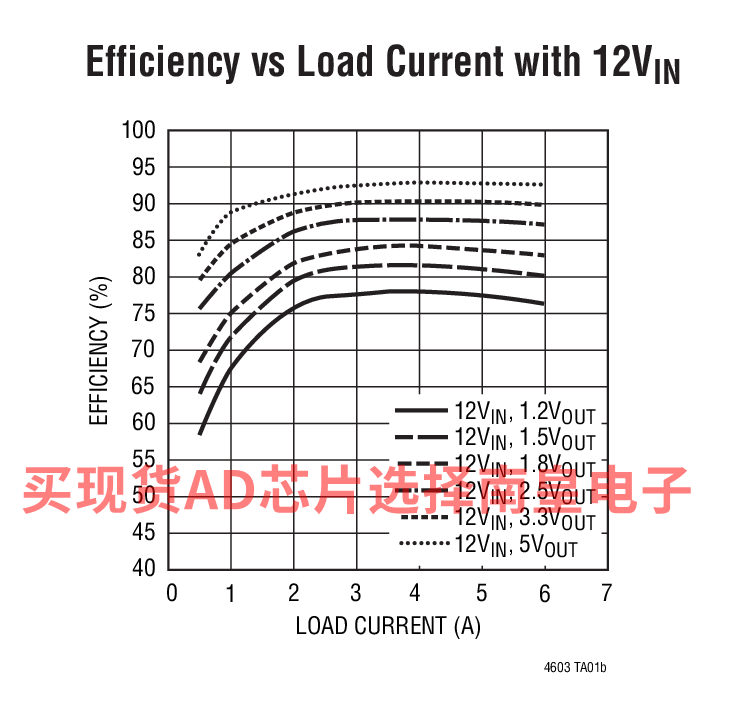

• 在 5VIN、3.3VOUT 时效率高达 93%
• 可设定的软起动
• 输出过压保护

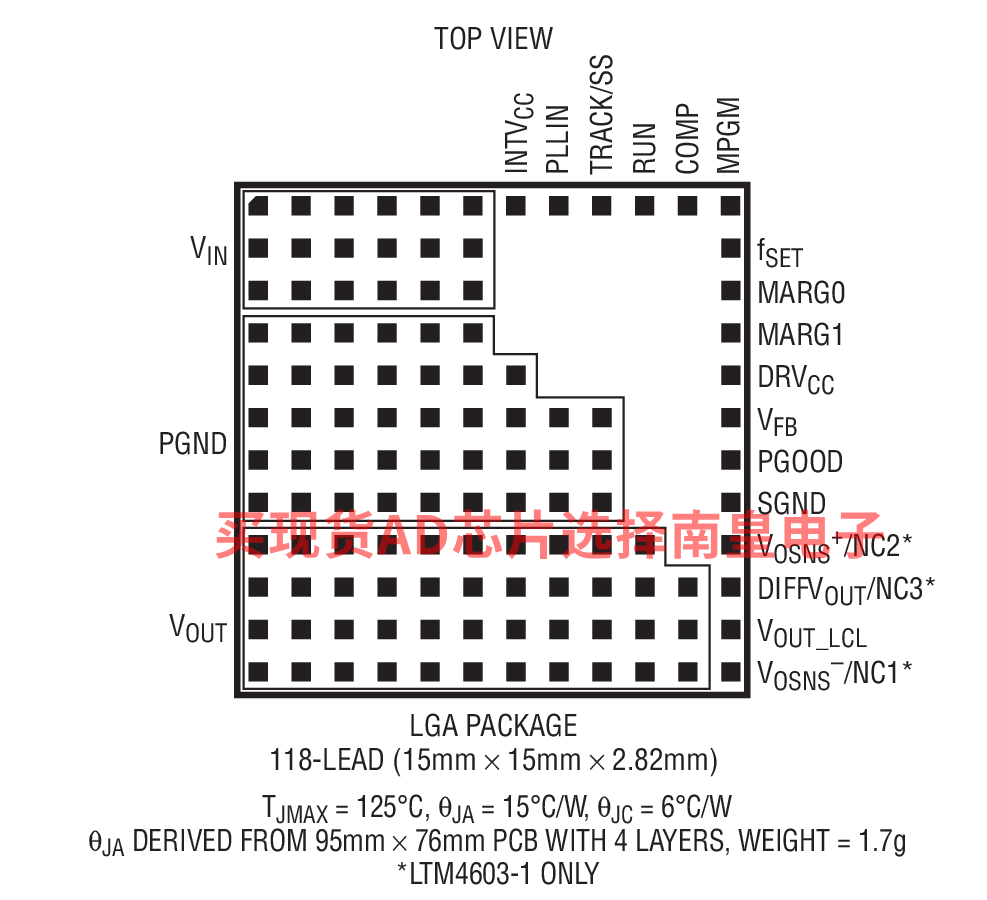

• 小占板面积、扁平 (15mm x 15mm x 2.8mm) 表面贴装型 LGA 封装

LTM4603EV#PBF，封装：118-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：18.57（100-499个）；14.85（1000+个）

LTM4603EV-1#PBF，封装：118-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：17.81（100-499个）；14.25（1000+个）

LTM4603IV#PBF，封装：118-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：20.42（100-499个）；16.34（1000+个）

LTM4603IV-1#PBF，封装：118-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：19.59（100-499个）；15.68（1000+个）

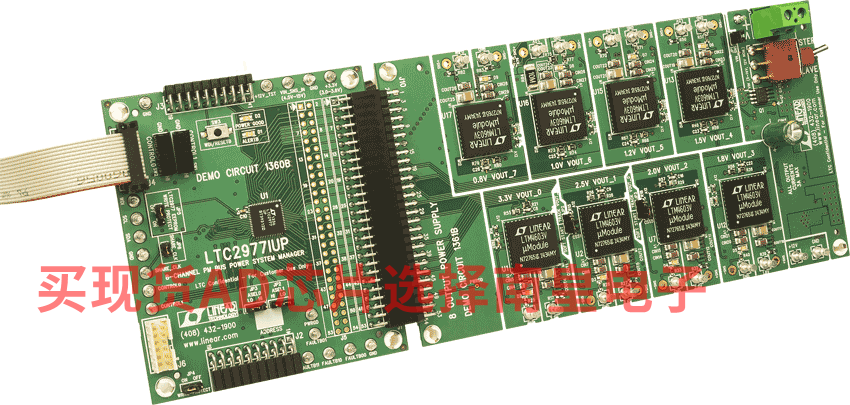

DC1540B：LTC2977演示板集合：八个µModule电源管理器件（包括DC1360B + DC1361B）（需要DC1613）

DC1540B是一款展示具有EEPROM的8通道I2C/SMBus/PMBus电源系统管理器LTC2977的演示系统。它由2个电路板DC1360B和DC1361B组成。DC1360B包含将LTC2977插入电源系统并控制八个电源所需的所有电路。DC1361B包含八个电源(LTM4603EV)，均配置为由LTC2977控制。这两个电路板共同构成一个复杂的8通道、数字可编程电源。

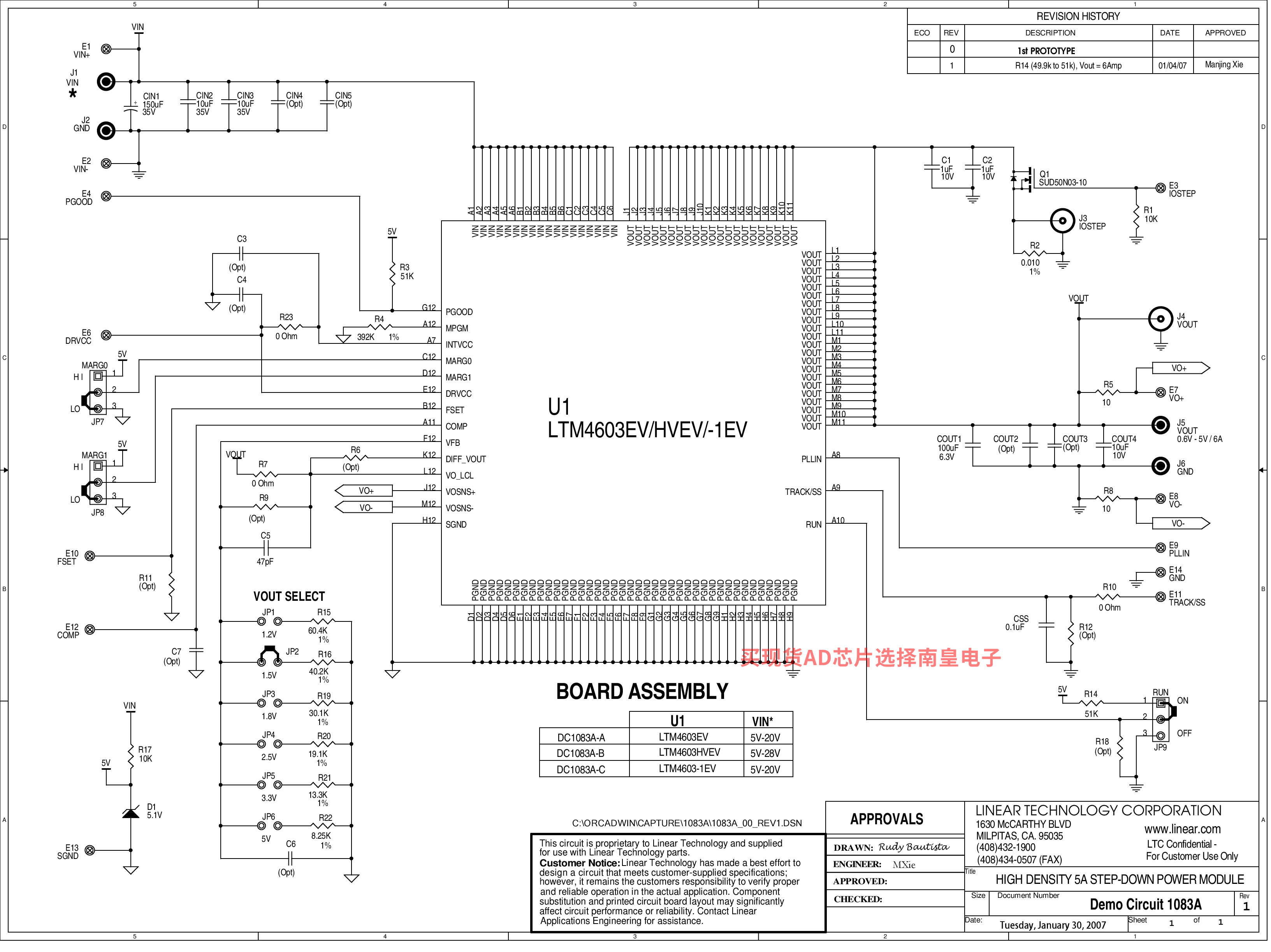

DC1083A-A：LTM4603 Demo Board | Step-Down μModule Regulator, 4.5V ≤ VIN ≤ 20V, VOUT = 0.6V/1.2V/1.5V/1.8V/2.5V/3.3V/5V @ 6A

Demonstration circuit DC1083A-A features the LTM4603, the high efficiency, high density step-down μModule regulator. The input voltage range is from 4.5V to 20V. The output voltage is jumper programmable from 0.6V to 5V. The rated load current is 6A, but derating is necessary for certain VIN, VOUT, and thermal conditions. The LTM4603 can be synchronized to an external clock signal by applying the clock to the PLLIN pin.
