- 制造厂商:AD
- 产品类别:μModule 稳压器
- 技术类目:μModule降压稳压器
- 功能描述:6A 高效率 DC/DC μModule
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)

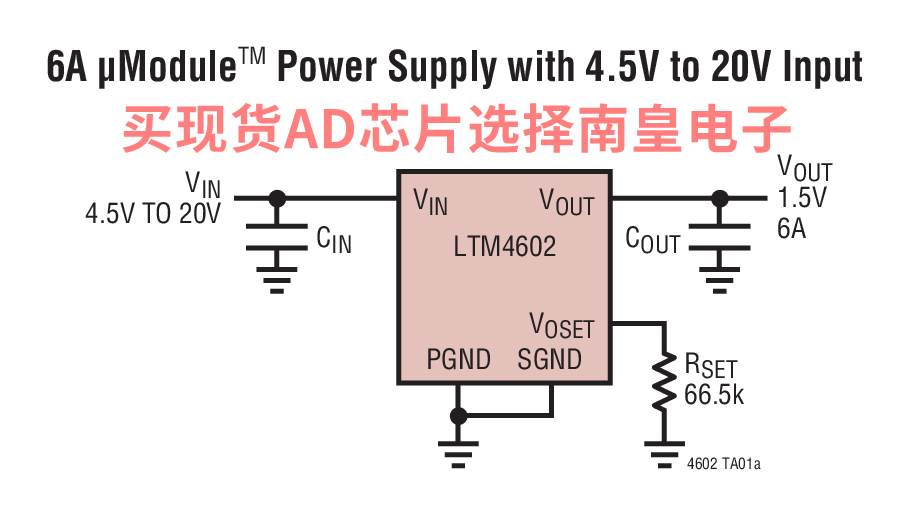

LTM4602 是一款完整的 6A、DC/DC 降压型电源。封装中内置了开关控制器、功率 FET、电感器以及所有的支持元件。LTM4602 可在 4.5V 至 20V 的输入电压范围内运作,支持 0.6V 至 5V 的输出电压范围 (由单个电阻器来设定)。这种高效设计可提供 6A 的连续电流 (峰值可达 8A),且无需借助散热器或气流来满足功率规格要求。仅需采用大容量输入和输出电容器便可完成设计。
由于采用了扁平封装 (高度仅 2.8mm),因而可以利用 PC 板底部上的未用空间,以实现高密度负载点调节。高开关频率和自适应导通时间电流模式架构的运用实现了针对输入电压和负载变化的快速瞬态响应,且并未牺牲稳定性。故障保护功能包括集成过压和短路保护以及一个可选的停机定时器。内置软起动定时器可采用一个小电容器来调节。

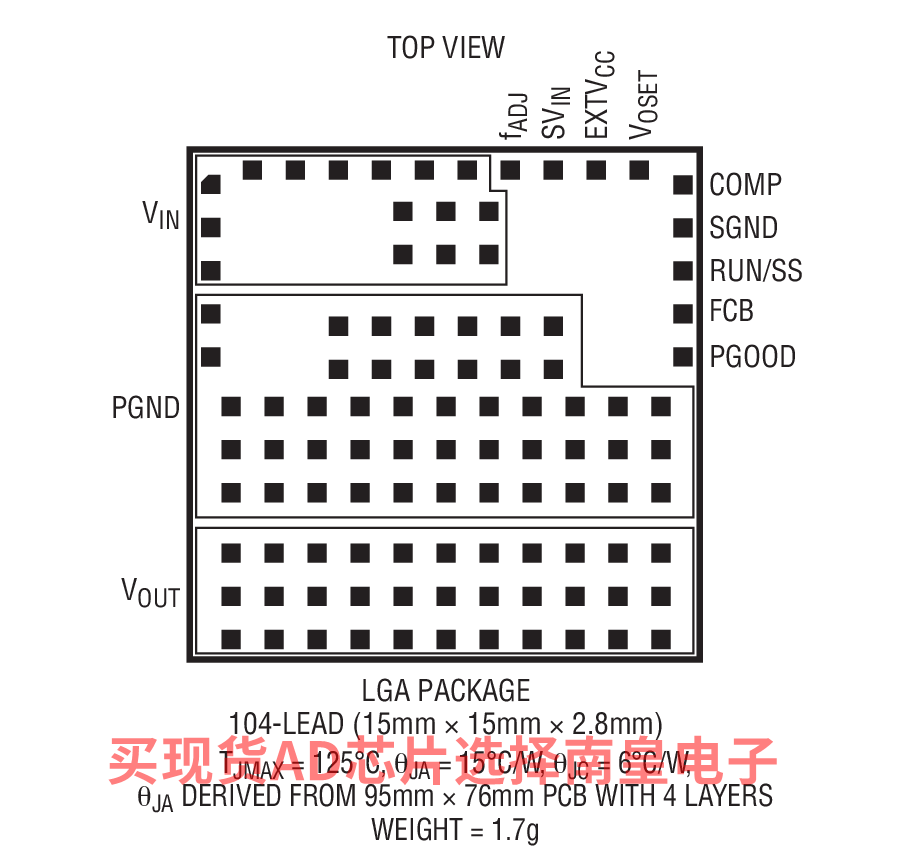

LTM4602 采用耐热增强型的微小 (15mm x 15mm)、扁平 (高度仅 2.8mm) 模压树脂焊盘网格阵列 (LGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。如需具有 4.5V 至 28V 输入范围的器件版本,请查阅 LTM4602HV 的相关资料。
应用
- 电信和网络设备
- 服务器
- 工业设备
- 负载点调节
- 完整的开关模式电源
- 宽输入电压范围:4.5V 至 20V
- 6A DC、8A 峰值输出电流
- 输出电压范围:0.6V 至 5V
- 1.5% 输出电压调节
- 超快速瞬态响应
- 电流模式控制
- 具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装
- 引脚与 LTM4600 兼容
- 效率高达 92%
- 可编程软起动
- 输出过压保护
- 可选的短路停机定时器
- 如需在高达 28VIN 的条件下运作,请查阅 LTM4602HV 的相关资料
- 小占板面积、扁平 (15mm x 15mm x 2.8mm) 表面贴装型 LGA 封装
LTM4602EV#PBF,封装:104-Lead LGA (15mm x 15mm x 2.82mm),包装形式及数量:托盘,119,工作温度:-40 to 125C,AD官网报价:16.43(100-499个);13.15(1000+个)
LTM4602IV#PBF,封装:104-Lead LGA (15mm x 15mm x 2.82mm),包装形式及数量:托盘,119,工作温度:-40 to 125C,AD官网报价:18.08(100-499个);14.47(1000+个)

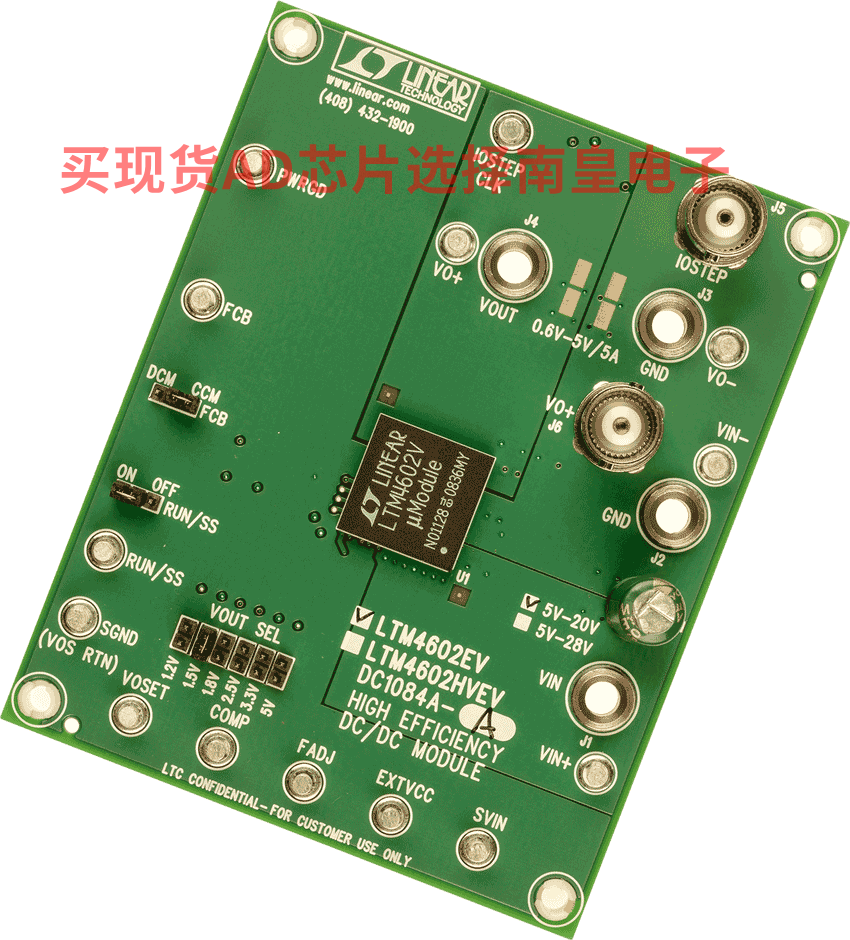

DC1084A-A:LTM4602EV 演示板 | 降压型 μModule 稳压器,5V ≤ VIN ≤ 20V, VOUT = 0.6V/1.2V/1.5V/1.8V/2.5V/3.3V/5V (在 6A)
演示电路 DC1084A-A 采用了 LTM4602,后者是一款高效率、高密度降压型 μModule 稳压器。输入电压范围为 5V 至 20V。输出电压可通过跳线设置在 0.6V 至 5V 的范围内;请参阅 LTM4602 数据手册中的降压比曲线。额定负载电流为 6A,但是对于某些 VIN、VOUT 和热状况,必需进行降额处理。
