LTM4601AHV（具 PLL、输出跟踪和裕度调节功能的 12A、28VIN DC/DC μModule 稳压器）-AD代理

LTM4601AHV的基本参数

制造厂商：AD
产品类别：μModule 稳压器
技术类目：μModule降压稳压器
功能描述：具 PLL、输出跟踪和裕度调节功能的 12A、28VIN DC/DC μModule 稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTM4601AHV的产品详情：

LTM4601AHV 是一款完整的 12A 降压型开关模式 DC/DC 电源，具有内置开关控制器、MOSFET、电感器和所有的支持元件。该 μModule 采用表面贴装型 15mm x 15mm x 2.82mm LGA 或 15mm x 15mm x 3.42mm BGA 封装。LTM4601AHV LGA 和 BGA 封装采用了备用安装衬垫设计，旨在提高焊点强度，从而达到延长温度循环耐久性的目的。LTM4601AHV 可在一个 4.5V 至 28V 的输入电压范围内运作，支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。这种高效型设计可提供 12A 的连续电流 (峰值可达 14A)。仅需采用大容量输入和输出电容器便可实现完整的设计。

扁平且重量轻的封装能够很容易地安装在 PC 板背面上的未用空间，以实现高密度负载点调节。可以使该 μModule 与一个外部时钟相同步，以减少无用的频率谐波，并允许执行多相 (PolyPhase) 操作，用于提供高负载电流。

可采用一个内置差分远端检测放大器来准确地调节输出电压，这样使输出电流不受负载电流的影响。LTM4601AHV 具有符合 SnPb 或 RoHS 标准的引脚涂层。

应用

电信、工业和网络设备
军用和航空电子系统

LTM4601AHV的优势和特点：

完整的开关模式电源
宽输入电压范围：4.5V 至 28V
12A DC 典型值、14A 峰值输出电流
0.6V 至 5V 输出电压
输出电压跟踪和裕度调节
用于增强焊接强度的备用安装衬垫
可并联多个 μModule 以实现均流
采用差分远端检测以实现精准稳压
PLL 频率同步
±1.5% 总 DC 误差
电流折返保护 (在启动时停用)
符合 SnPb 或 RoHS 标准的涂层
-55ºC 至 125ºC 工作温度范围 (LTM4601AHVMPV)
UltraFast 瞬态响应

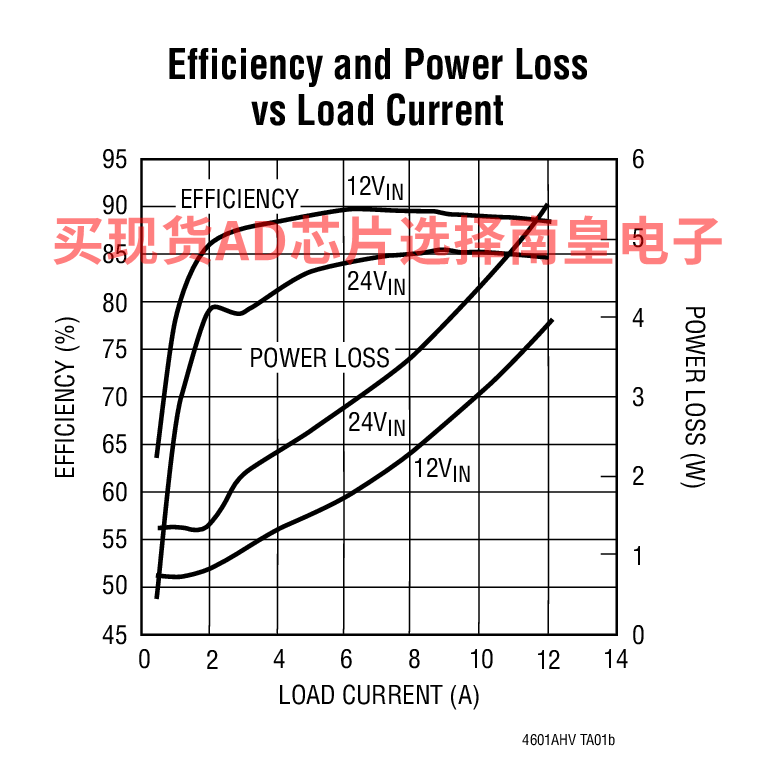

效率高达 95% (在 5VIN、3.3VOUT)
可编程软起动
输出过压保护

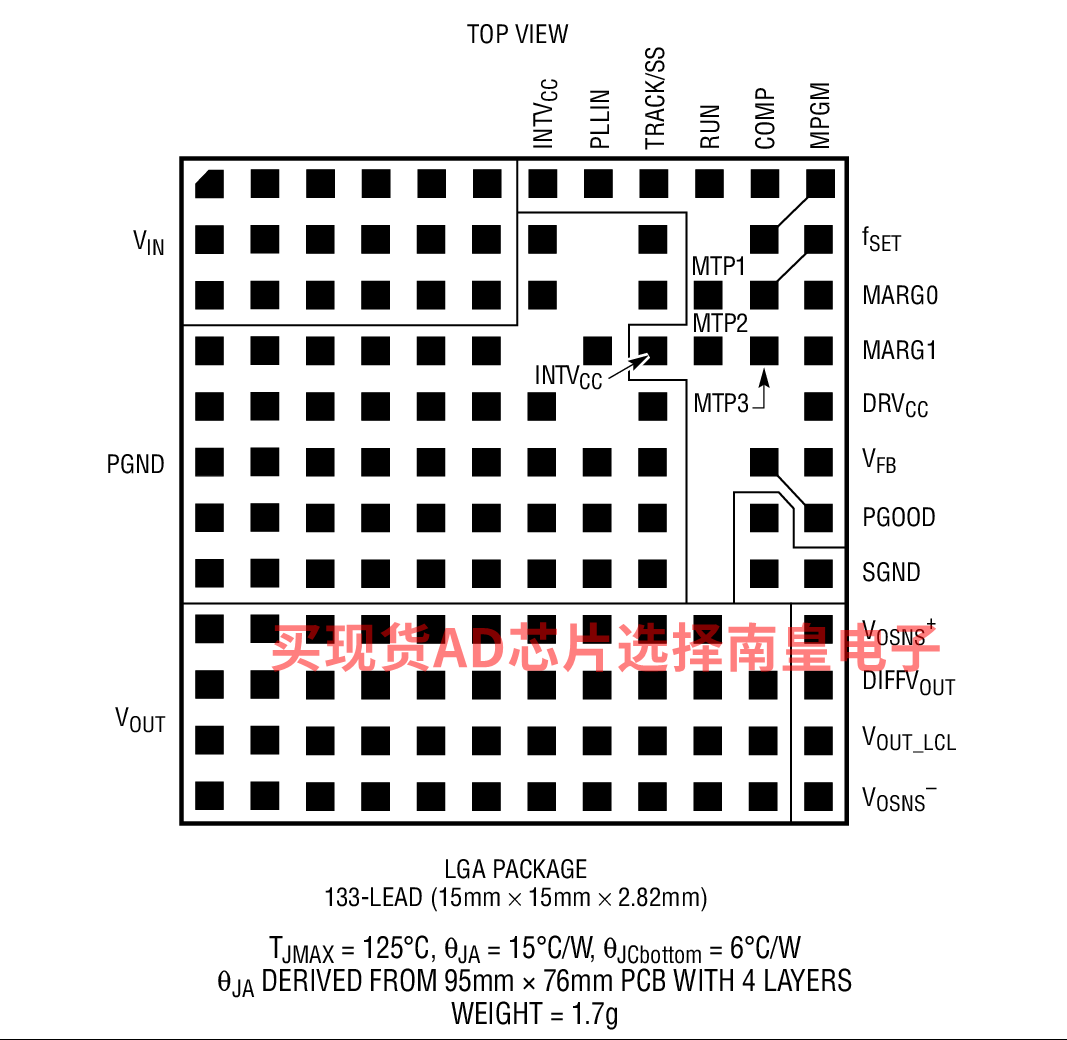

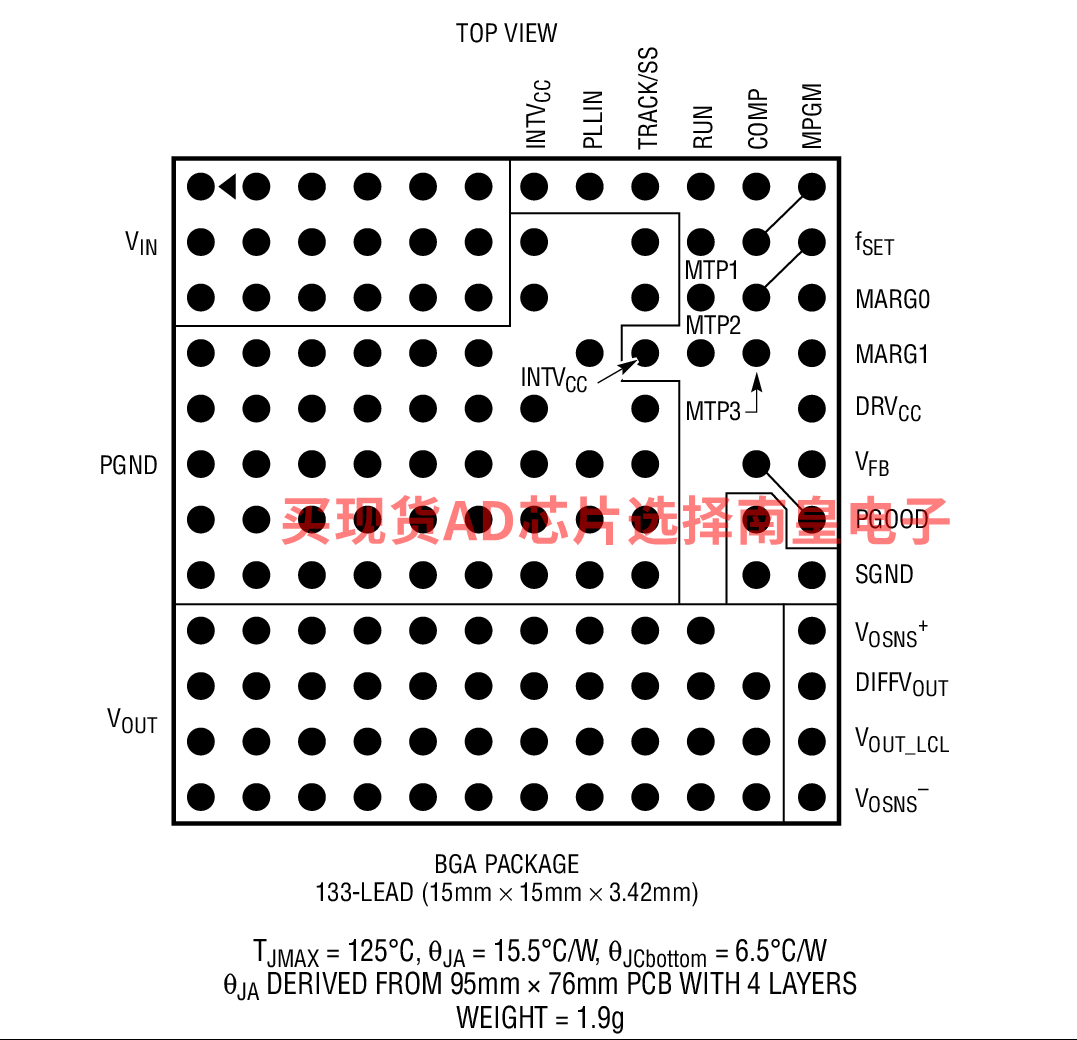

增强型表面贴装 LGA (15mm x 15mm x 2.82mm) 和 BGA (15mm x 15mm x 3.42mm) 封装

LTM4601AHV具体的完整产品型号参数及价格（美元）：

LTM4601AHVEV#PBF，封装：133-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：27.25（100-499个）；22.44（1000+个）

LTM4601AHVEY#PBF，封装：133-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：28.8（100-499个）；23.72（1000+个）

LTM4601AHVIV#PBF，封装：133-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：29.98（100-499个）；24.68（1000+个）

LTM4601AHVIY，封装：133-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：45.87（100-499个）；37.79（1000+个）

LTM4601AHVIY#PBF，封装：133-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：31.67（100-499个）；26.08（1000+个）

LTM4601AHVMPV#PBF，封装：133-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：53.77（100-499个）；44.28（1000+个）

LTM4601AHVMPY，封装：133-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：69.51（100-499个）；57.26（1000+个）

LTM4601AHVMPY#PBF，封装：133-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：55.31（100-499个）；45.55（1000+个）

LTM4601AHV的评估套件：

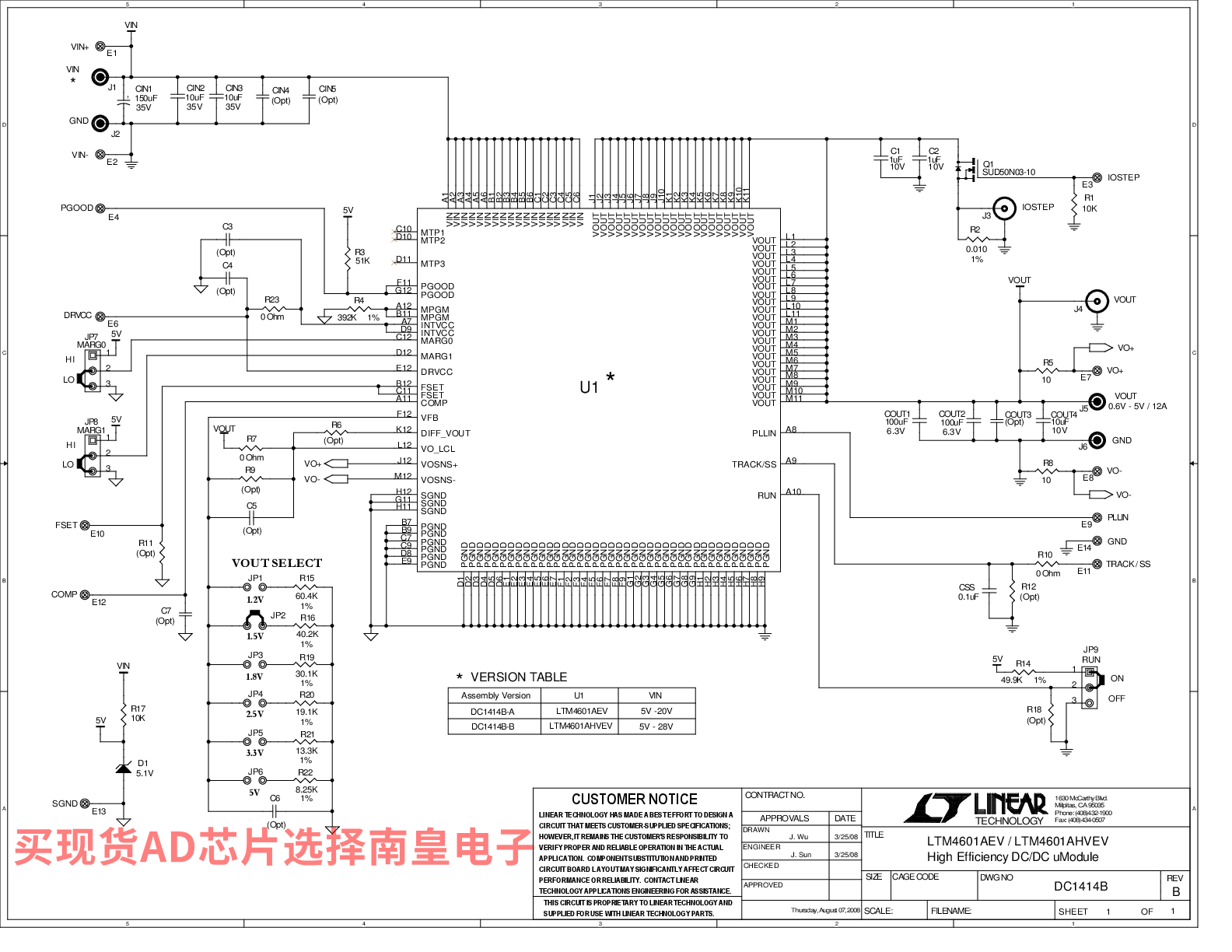

DC1414B-B：LTM4601AHVEV Demo Board | 28V, 12A DC/DC µModule Regulator with Remote Sense

DC1414B-B: Demo Board for the LTM4601AHV 12A, 28VIN DC/DC µModule Regulator with PLL, Output Tracking and Margining.

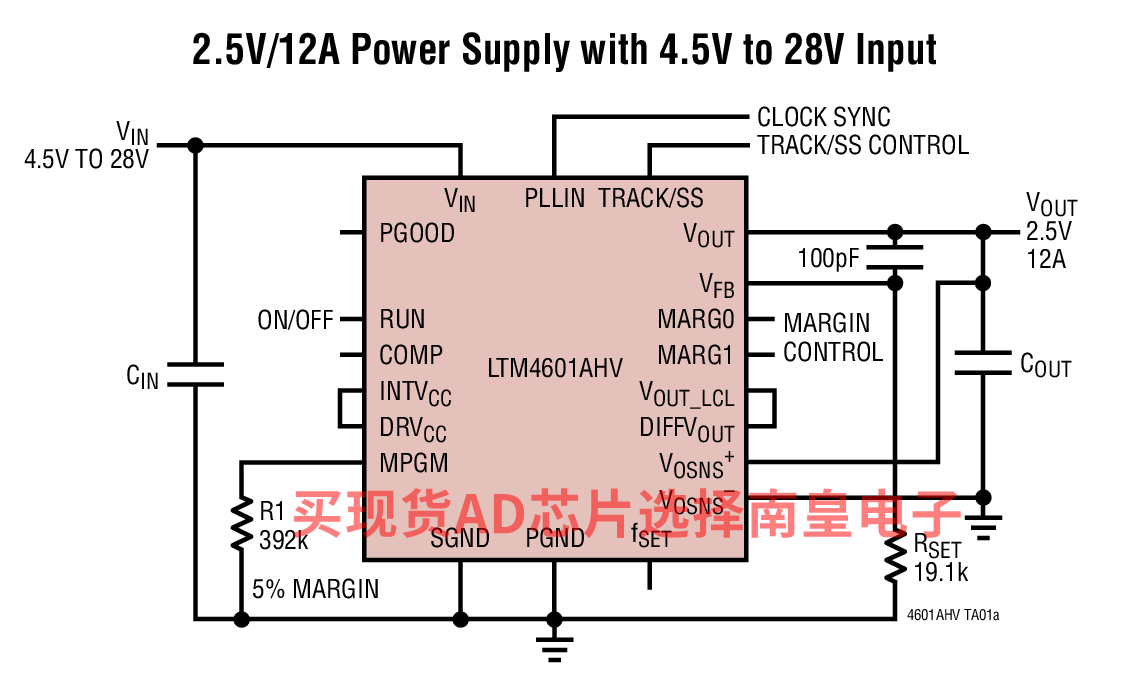

LTM4601AHV的电路图解：

LTM4601AHV的评估套件：
