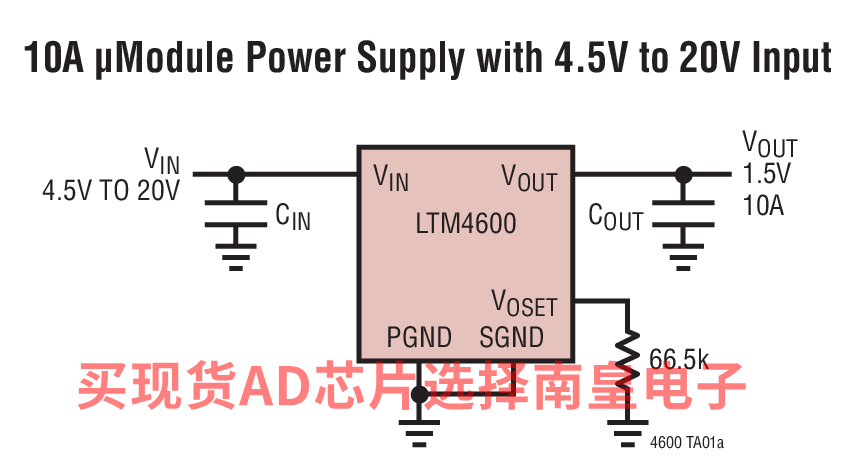

LTM4600 是一款完整的 10A、DC/DC 降压型电源。其封装内部包括开关控器、功率 FET、电感器以及所有的支持元件。LTM4600 的工作输入电压范围为 4.5V 至 20V，支持 0.6V 至 5V 的输出电压范围 (采用单个电阻器来设定)。这种高效设计可提供 10A 的连续电流 (峰值可达 14A)，且无需使用散热器或气流来满足功率规格要求。仅需采用大容量输入和输出电容器便可构成完整的设计。

扁平封装 (高度仅 2.82mm) 使得能够利用 PC 板底部上的未用空间，以实现高密度负载点调节。高开关频率和自适应导通时间电流模式架构的运用可实现针对输入电压和负载变化的快速瞬态响应，而并未影响稳定性。故障保护功能包括集成过压和短路保护以及一个可选的停机定时器。内置软起动定时器可采用一个小电容器来调节。

LTM4600 采用耐热增强型的紧凑 (15mm x 15mm)、扁平 (高度仅 2.82mm) 模压树脂焊盘网格数组(LGA) 封装，适合采用标准的面贴装设备来进行自动化装配。LTM4600 为无铅型封装并符合 RoHS 标准。

• 电信和网络设备
• 服务器
• 工业设备
• 负载点调节



• 完整的开关模式电源
• 宽输入电压范围：4.5V 至 20V
• 10A DC、14A 峰值输出电流
• 两个 μModule DC/DC 转换器并联工作以提供 20A 的输出电流
• 0.6V 至 5V 输出电压
• 1.5% 输出稳压
• 超快速瞬态响应
• 电流模式控制
• 符合 RoHS 标准的封装

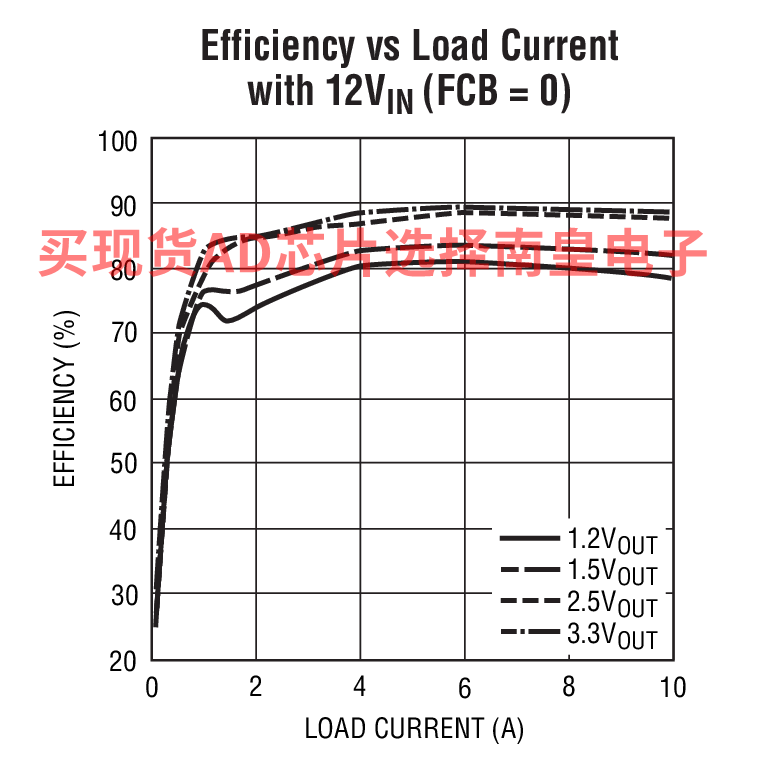

• 效率高达 92%
• 可编程软起动
• 输出过压保护
• 可选的短路停机定时器
• 小占板面积、扁平 (15mm x 15mm x 2.8mm) 表面贴装型 LGA 封装



LTM4600EV#PBF，封装：104-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：20.22（100-499个）；16.17（1000+个）

LTM4600IV#PBF，封装：104-Lead LGA (15mm x 15mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：22.28（100-499个）；17.82（1000+个）

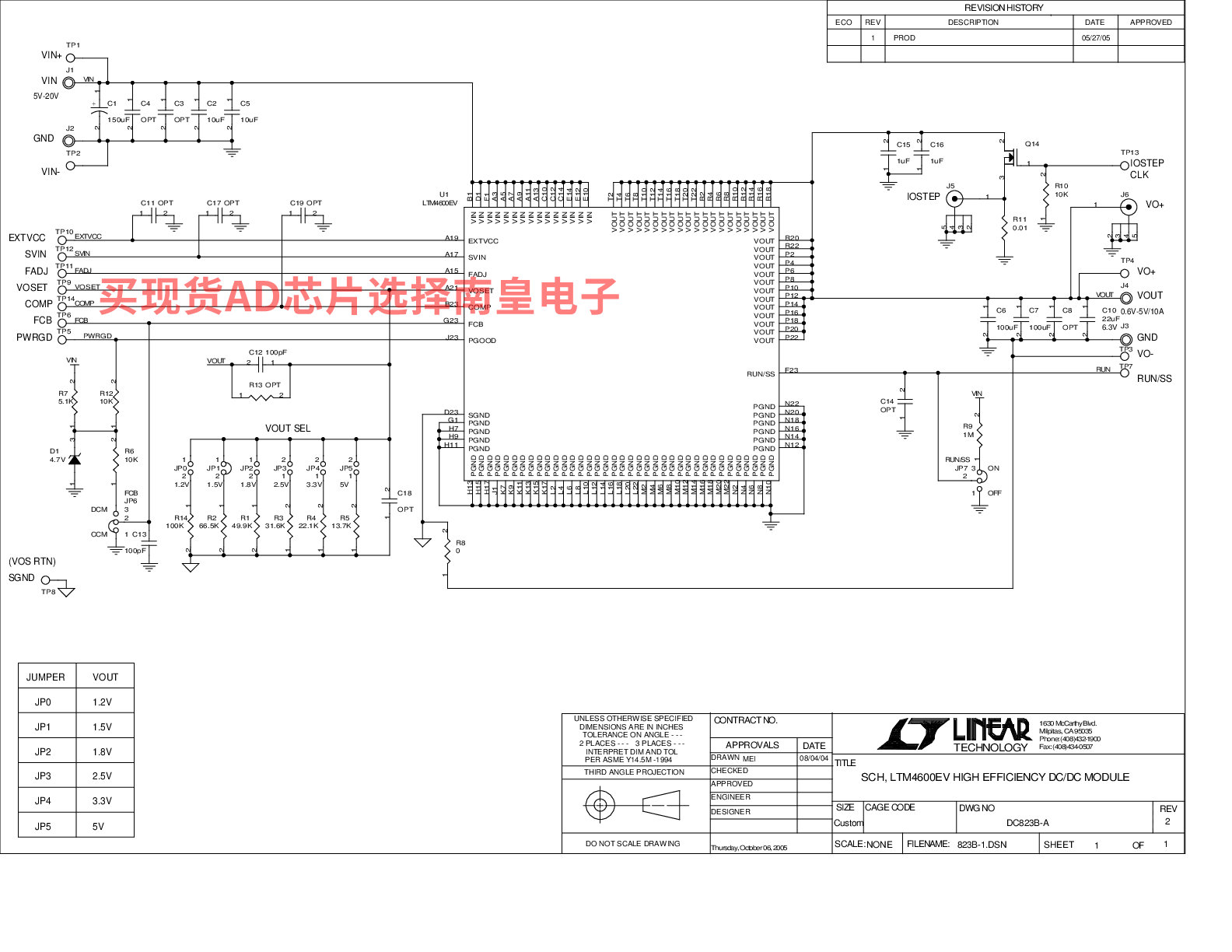

DC823B-A：LTM4600 Demo Board | 4.5V ≤ VIN ≤ 20V, VOUT = 0.6V to 5V @ 10A

Demonstration circuit DC823B-A features the LTM4600EV, a 10A high efficiency, high density switch mode step-down power module. The input voltage is from 4.5V to 20V. The output voltage is programmable from 0.6V to 5V. The rated load current is 10A, while derating is necessary for different VIN, VOUT, and thermal conditions. Integrated input and output filters enable a simple PCB layout. Only bulk input and output capacitors are needed.
