LTM2895的基本参数

制造厂商：AD
产品类别：μModule隔离型收发器
技术类目：SPI隔离器
功能描述：100MHz 隔离型 DAC SPI 串行接口
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTM2895的产品详情：

LTM2895 是一款采用 DAC 控制信号的高速隔离型 μModule(微型模块) SPI 接口，该器件专为隔离LTC 的通用型 DAC 系列和隔离通用型 SPI 接口而设计。LTM2895 可与具有一个模式 (0, 0) SPI 接口的 DAC 和通用型器件配合使用。

该接口实现了快的数据吞吐速率，从而使 LTM2895 成为众多应用的理想选择。高速 SPI 兼容型串行端口支持 1.71V 至 5.5V 逻辑电源。LTM2895 面向通用的 SPI 和数模转换器应用。

隔离势垒可耐受逻辑接口与 LTM2895 的隔离侧之间大的电压地变化。在速度高于 50kV/μs 的电压瞬变过程中能保持不间断的通信。

Applications

远程接口控制
工业过程控制和自动化
测试和测量设备
断开接地环路

LTM2895的优势和特点：

隔离型接口：6000VRMS (持续 1 分钟)
正待 UL-CSA-IEC 标准认证
100MHz SPI 兼容型 I/O
可配置 SPI 字长：8 至 32 位
支持两个隔离型芯片选择
对下降沿敏感的低抖动 LOAD
三个隔离式控制或多路复用器信号
1.71V 至 5.5V I/O 电压
3V 至 5.5V 电源电压
高的抗共模瞬变能力

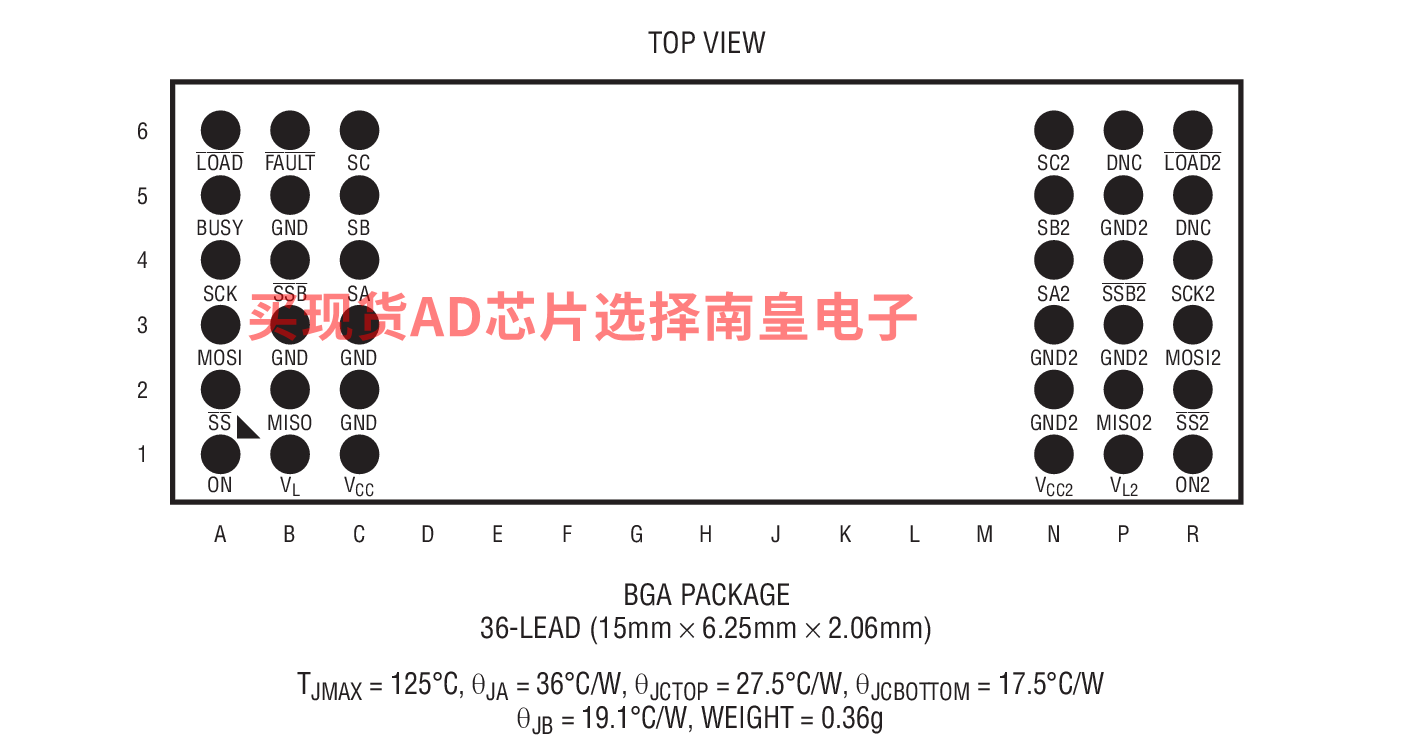

15mm x 6.25mm BGA 封装

LTM2895具体的完整产品型号参数及价格（美元）：

LTM2895CY#PBF，封装：36-Lead BGA (15mm x 6.25mm x 2.06mm)，包装形式及数量：托盘，160，工作温度：0 to 70C，AD官网报价：10.87（100-499个）；8.95（1000+个）

LTM2895HY#PBF，封装：36-Lead BGA (15mm x 6.25mm x 2.06mm)，包装形式及数量：托盘，160，工作温度：-40 to 125C，AD官网报价：14.35（100-499个）；11.81（1000+个）

LTM2895IY#PBF，封装：36-Lead BGA (15mm x 6.25mm x 2.06mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：11.95（100-499个）；9.85（1000+个）

LTM2895的评估套件：

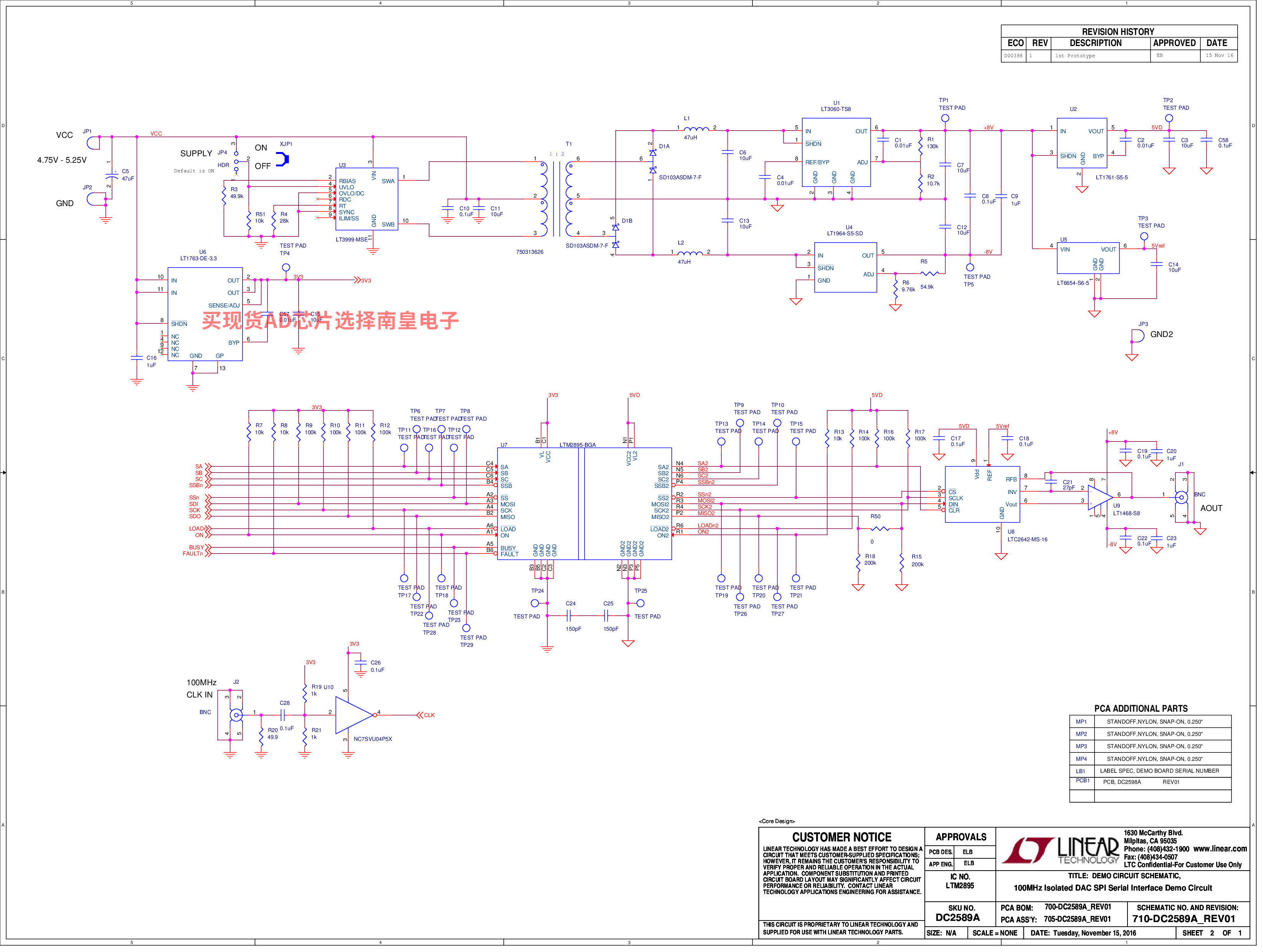

DC2589A：LTM2895 Demo Board | 100MHz SPI µModule Isolator

Demonstration circuit DC2589A shows an LTM2895 isolating and interfacing an LTC2642-16. The LTM2895 is a high speed SPI isolator for interfacing DACs with a full complement of control signals. The LTC2642-16 is a bipolar 16-bit unbuffered voltage output DAC. Low noise isolated power is delivered to the isolated side with a LT3999 push pull driver and isolation transformer.

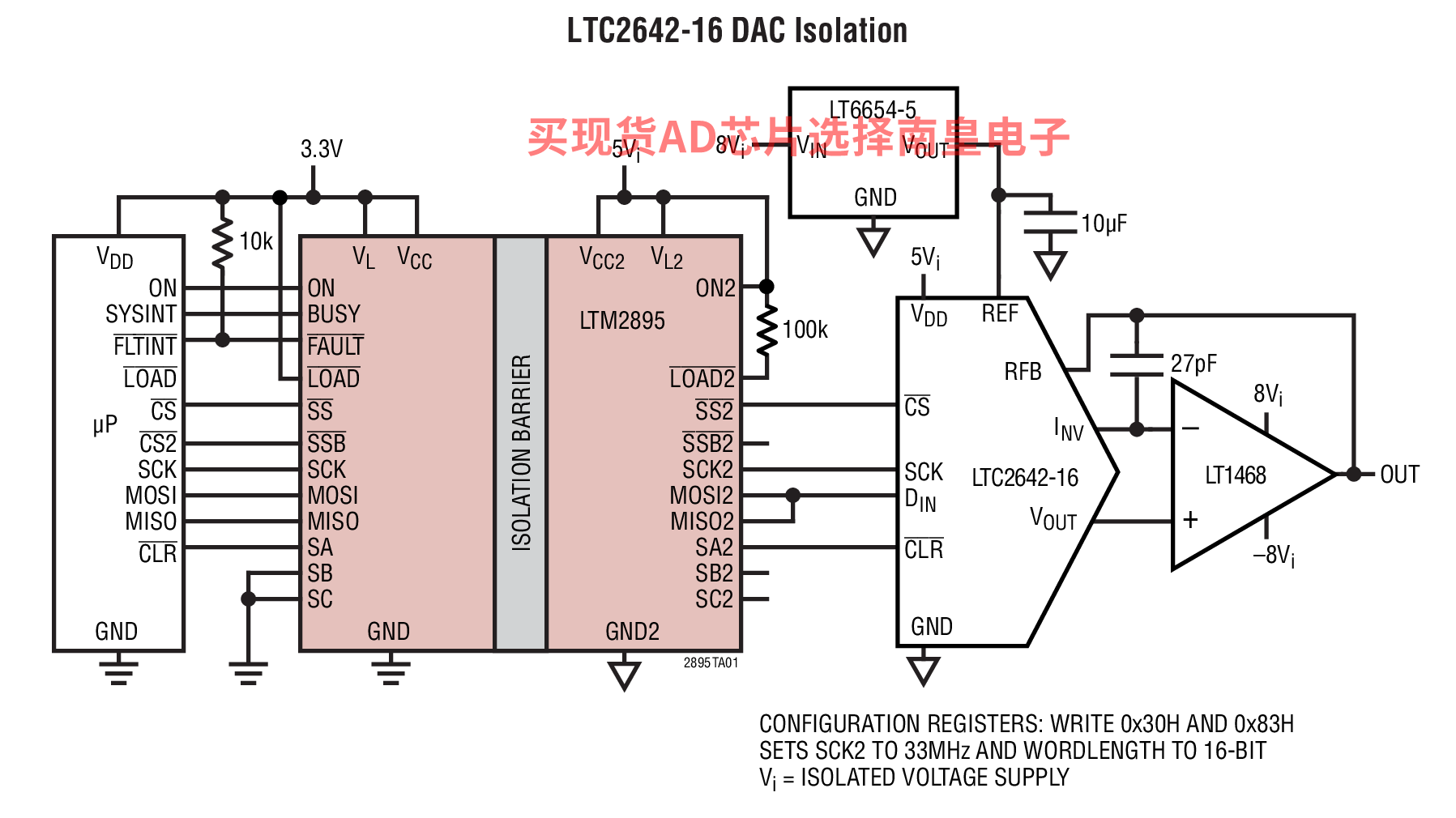

LTM2895的电路图解：

LTM2895的评估套件：
