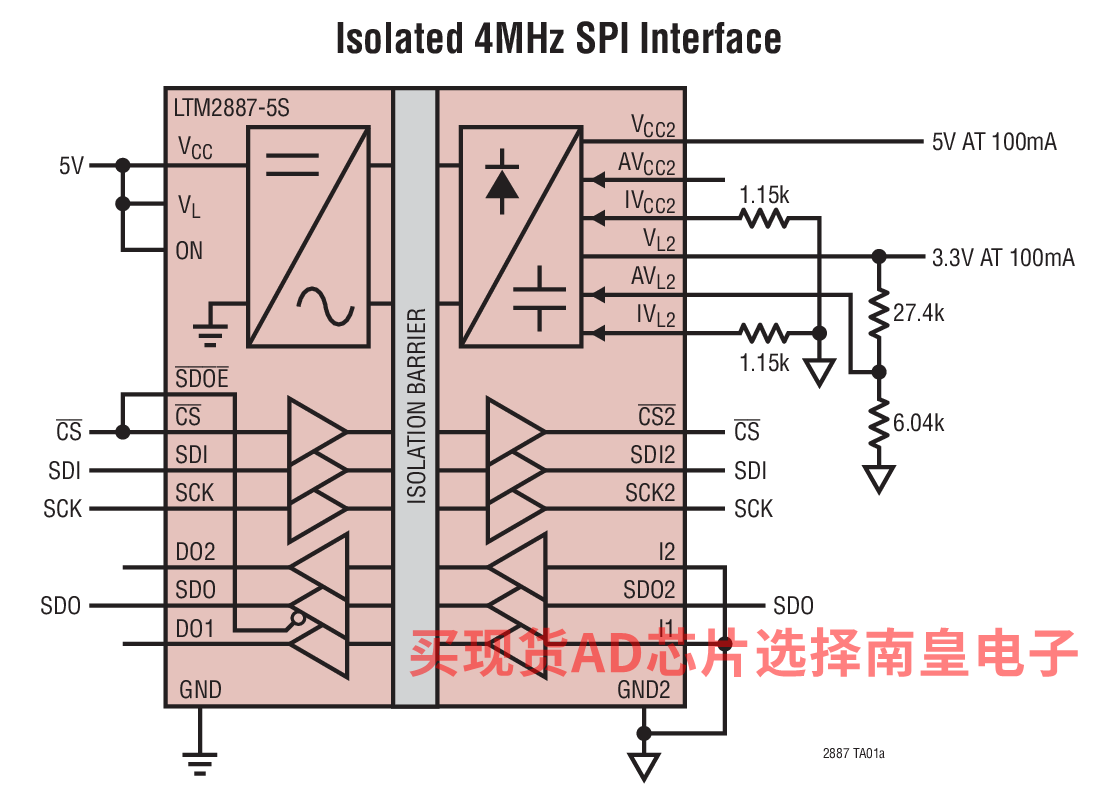

LTM2887 是一款完整的电流数字 µModule(微型模块) 隔离器。该器件无需使用外部组件。单个 3.3V 或 5V 电源通过一个集成的隔离式 DC/DC 转换器为接口的两侧供电。一个逻辑电源引脚提供了与 1.62V 至 5.5V 不同逻辑电平的简易连接，这与主电源无关。

可用选项符合 SPI 和 I2C (仅限主控器模式) 规范。

隔离侧包括两个标称值为 5V 的电源 (具有可编程电流限制功能)，它们各能提供超过 100mA 的负载电流。这些电源可以采用单个外部电阻器从其标称值进行调节。

耦合电感器和一个隔离式电源变压器在输入和输出逻辑接口之间提供了 2500VRMS 的隔离度。该器件非常适合于那些接地环路断开的系统，允许很大的共模电压范围。在共模瞬变 >30kV/μs 的情况下，通信不会出现中断。

• 隔离型 SPI 或 I2C 接口
• 工业系统
• 测试与测量设备
• 断开接地环路



• 6 通道逻辑隔离器：2500VRMS (持续 1 分钟)
• 正待 UL-CSA 标准认可文档 ＃E151738
• 隔离型 DC 电源：

  • 1.8V 至 5V 逻辑电源 (在高达 100mA)
  • 0.6V 至 5V 辅助电源 (在高达 100mA)
• 无需外部组件
• SPI / 数字 (LTM2887-S) 或 I2C (LTM2887-I) 选项
• 可承受高共模瞬变：30kV/μs
• 高速操作：

  • 10MHz 数字隔离
  • 4MHz / 8MHz SPI 隔离
  • 400kHz I2C 隔离
• 3.3V (LTM2887-3) 或 5V (LTM2887-5) 工作电压
• 1.62V 至 5.5V 逻辑电源
• 可在隔离势垒两端提供 ±10kV ESD HBM
• 最大连续工作电压：560VPEAK
• 低电流停机模式 (<10μA)

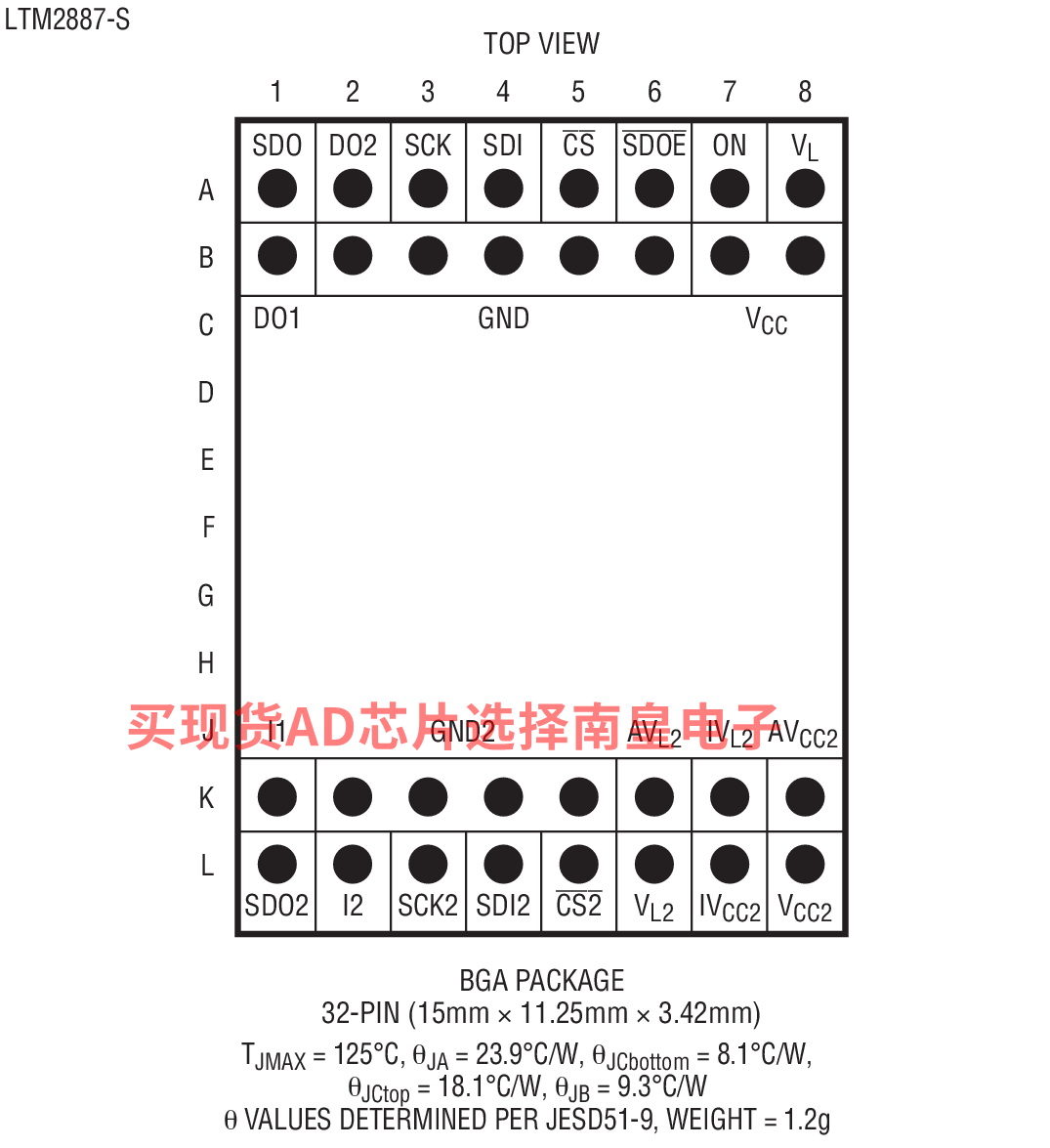

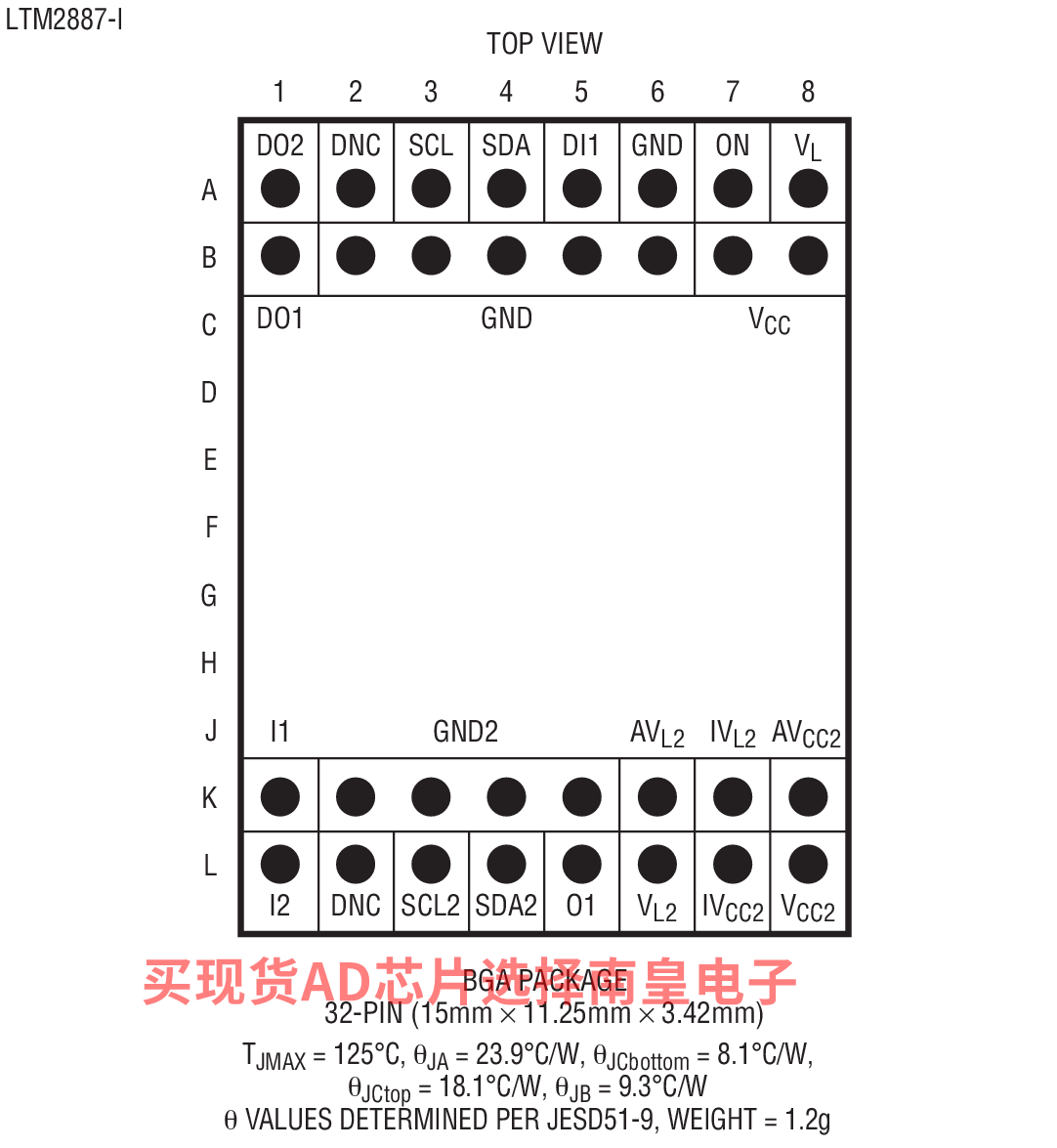

• 扁平 15mm x 11.25mm x 3.42mm BGA 封装

LTM2887CY-3I#PBF，封装：32-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：0 to 70C，AD官网报价：15.62（100-499个）；12.86（1000+个）

LTM2887CY-3S#PBF，封装：32-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：0 to 70C，AD官网报价：15.62（100-499个）；12.86（1000+个）

LTM2887CY-5I#PBF，封装：32-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：0 to 70C，AD官网报价：15.62（100-499个）；12.86（1000+个）

LTM2887CY-5S#PBF，封装：32-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：0 to 70C，AD官网报价：15.62（100-499个）；12.86（1000+个）

LTM2887HY-3I#PBF，封装：32-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：20.62（100-499个）；16.98（1000+个）

LTM2887HY-3S#PBF，封装：32-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：20.62（100-499个）；16.98（1000+个）

LTM2887HY-5I#PBF，封装：32-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：20.62（100-499个）；16.98（1000+个）

LTM2887HY-5S#PBF，封装：32-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：20.62（100-499个）；16.98（1000+个）

LTM2887IY-3I#PBF，封装：32-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 85C，AD官网报价：17.18（100-499个）；14.15（1000+个）

LTM2887IY-3S#PBF，封装：32-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 85C，AD官网报价：17.18（100-499个）；14.15（1000+个）

LTM2887IY-5I#PBF，封装：32-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 85C，AD官网报价：17.18（100-499个）；14.15（1000+个）

LTM2887IY-5S#PBF，封装：32-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 85C，AD官网报价：17.18（100-499个）；14.15（1000+个）

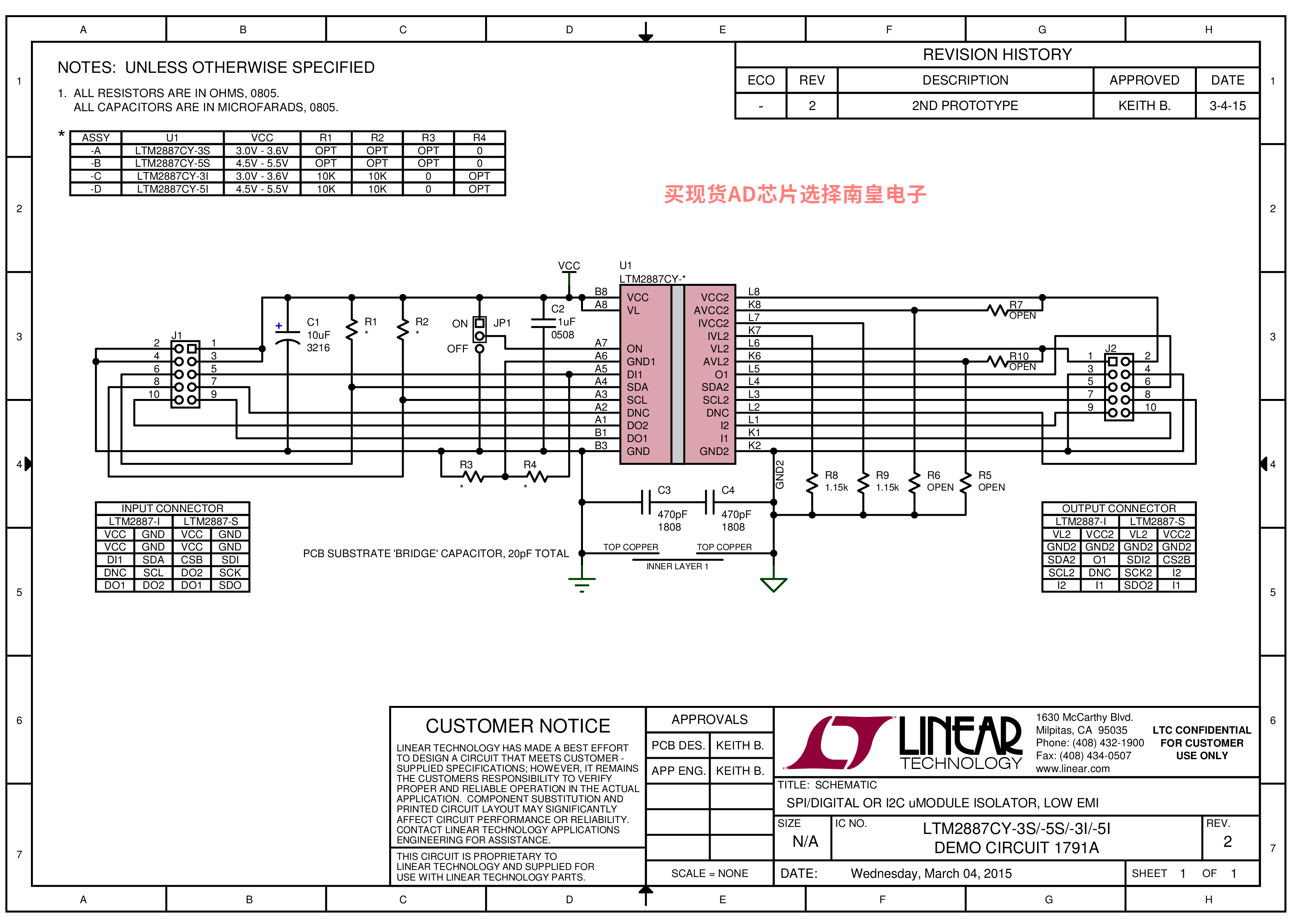

DC1791A-A：LTM2887-3S Demo Board | SPI µModule Isolator (3.3V Supply)

Demonstration circuit 1791A is a serial peripheral interface bus (SPI) or inter-IC bus (I2C) μModule isolator with dual adjustable 5V regulators featuring the LTM2887. The demo circuit features an EMI optimized circuit configuration and printed circuit board layout. All components are integrated into the μModule isolator. The demo circuit operates from a single external supply on VCC. The part generates output voltages on VCC2 and VL2 which may be adjusted by external programming resistors. It communicates all necessary signaling across the isolation barrier through LTC’s isolator μModule technology.
