LTM2884 是一款完整的隔离型 μModule (微型模块) 收发器，可兼容 USB 2.0 规格。一个上游电源通过一个集成的隔离型 DC/DC 转换器为接口的两侧供电。

LTM2884 非常适合在主机、集线器、总线分离器或外设应用中提供隔离。其可兼容USB 2.0 全速 (12Mbps) 和低速 (1.5Mbps) 操作规范。自动速度选择功能电路负责配置上游端口上的集成型上拉电阻器以与下游器件上的检测速度相匹配。

隔离器 μModule 技术采用耦合电感器和一个隔离电源变压器在上游和下游 USB 接口之间提供了 2500VRMS 的隔离。该器件非常适合那些需要隔离式接地回路或很大共模电压变化的系统。在共模瞬变 > 30kV/μs 的情况下，可以保证不间断的通信。

增强的 ESD 防护能力使得该器件能够在至局部电源的 USB 收发器接口引脚上承受高达 ±15kV HBM (人体模型) 和通过至电源的隔离栅承受 ±15kV，而不会发生闭锁或受损现象。

• 隔离型 USB 接口
• 主机、集线器或设备隔离
• 工业 / 医疗数据采集



• LTM2884：1分钟2500VRMS
• LTM2884(a)：1分钟3000VRMS
• LTM2884：UL认证文件#E151738
• LTM2884(a)：CSA认证文件#255632
• USB 2.0全速和低速兼容
• 集成隔离式DC/DC转换器，外部或总线供电
• 自动配置总线速度
• 2.5W（500mA，5V时）输出功率，采用外部输入电源供电（VCC = 8.6V至16.5V）

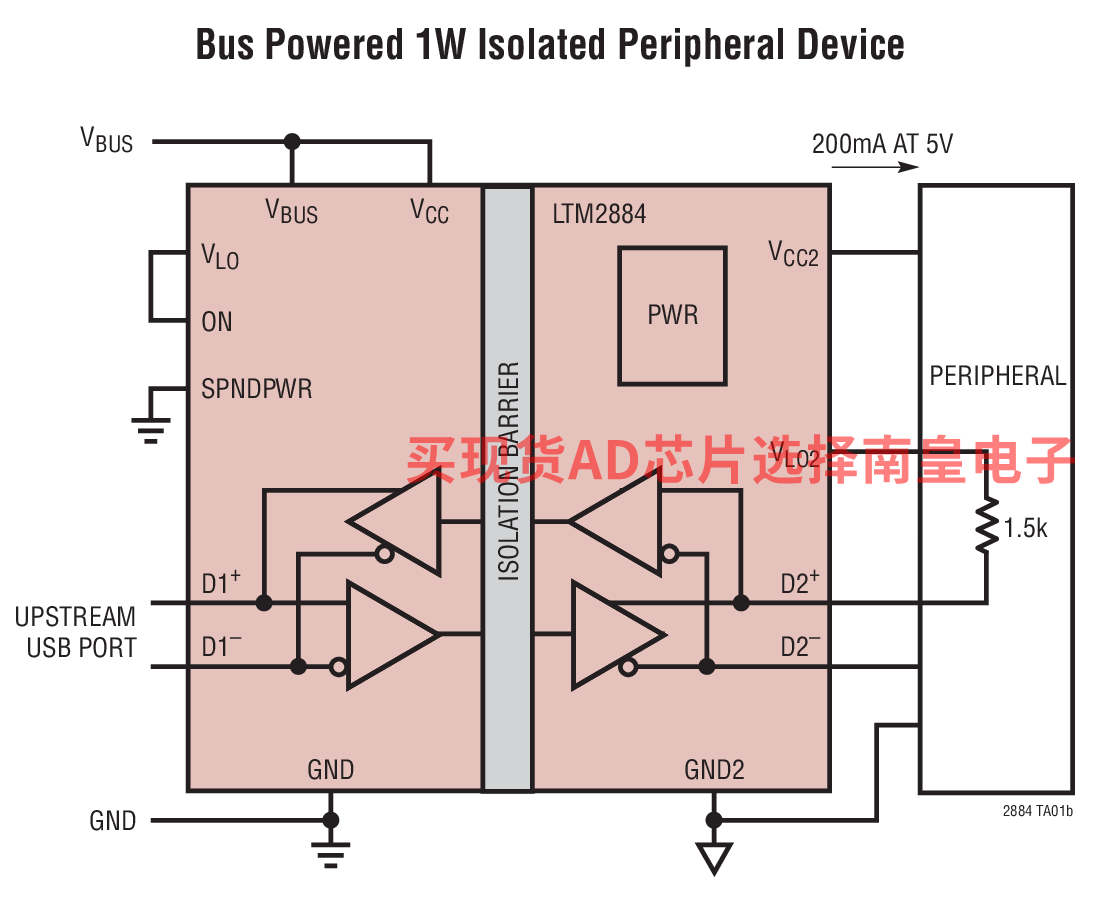

• 1W（200mA，5V时）输出功率，采用USB总线电源供电(VBUS)
• 3.3V LDO输出电源信号基准电压源VLO、VLO2
• 高共模瞬变抗扰度：30kV/μs
• ESD：可在USB接口引脚上提供±15kV HBM

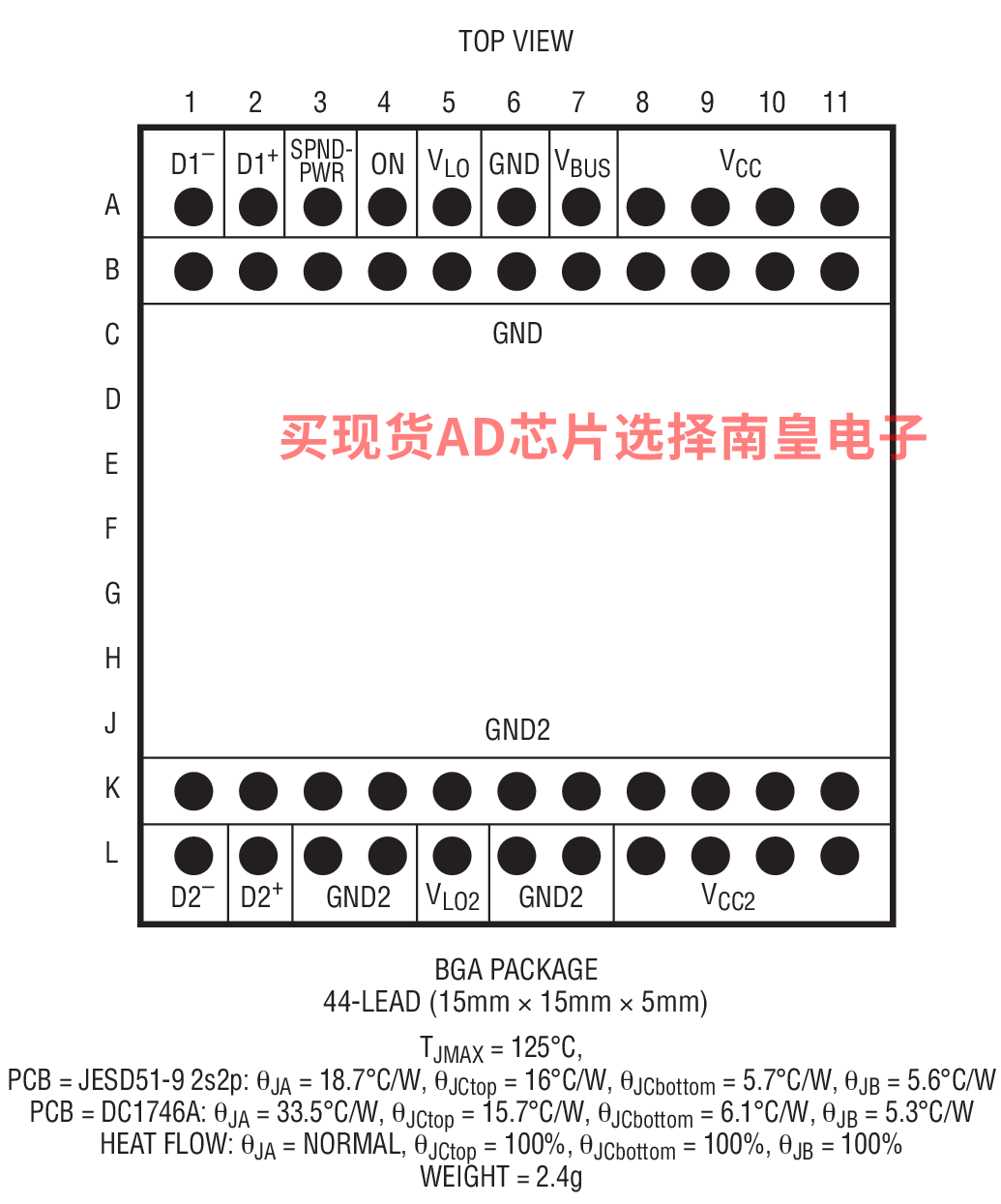

• 15mm × 15mm × 5mm表贴BGA封装

LTM2884CY#PBF，封装：44-Lead BGA (15mm x 15mm x 5.02mm)，包装形式及数量：托盘，119，工作温度：0 to 70C，AD官网报价：23.14（100-499个）；19.06（1000+个）

LTM2884HY#PBF，封装：44-Lead BGA (15mm x 15mm x 5.02mm)，包装形式及数量：托盘，119，工作温度：-40 to 105C，AD官网报价：30.59（100-499个）；25.19（1000+个）

LTM2884IY#PBF，封装：44-Lead BGA (15mm x 15mm x 5.02mm)，包装形式及数量：托盘，119，工作温度：-40 to 85C，AD官网报价：25.51（100-499个）；21.01（1000+个）

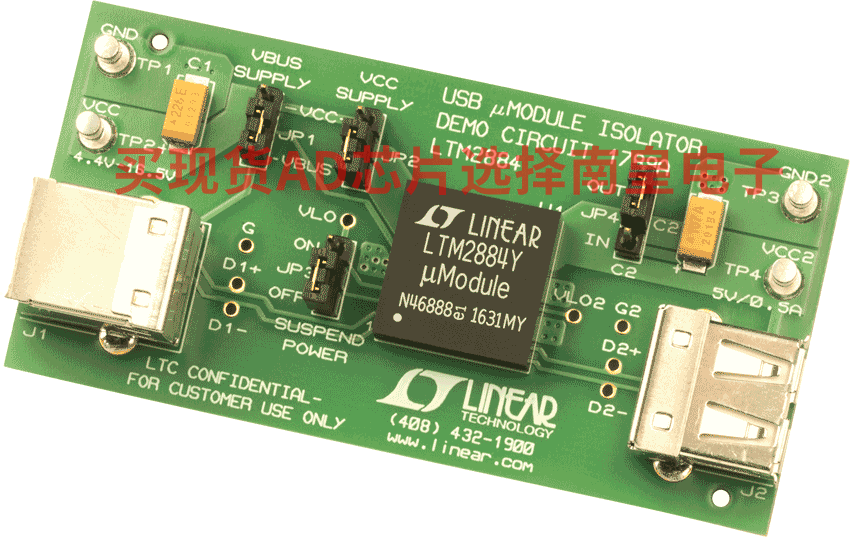

DC1789A：LTM2884演示板|集成电源的隔离式USB收发器

演示电路1789A是一款集成隔离电源的隔离式USB收发器，内置LTM2884。该演示电路具有EMI优化电路配置和印刷电路板布局。所有器件均集成在μModule隔离器中。该演示电路采用VCC和/或VBUS电源供电。该器件产生隔离输出电压VCC2并通过LTC的隔离器μModule技术跨越隔离栅传送所有必要的信号。

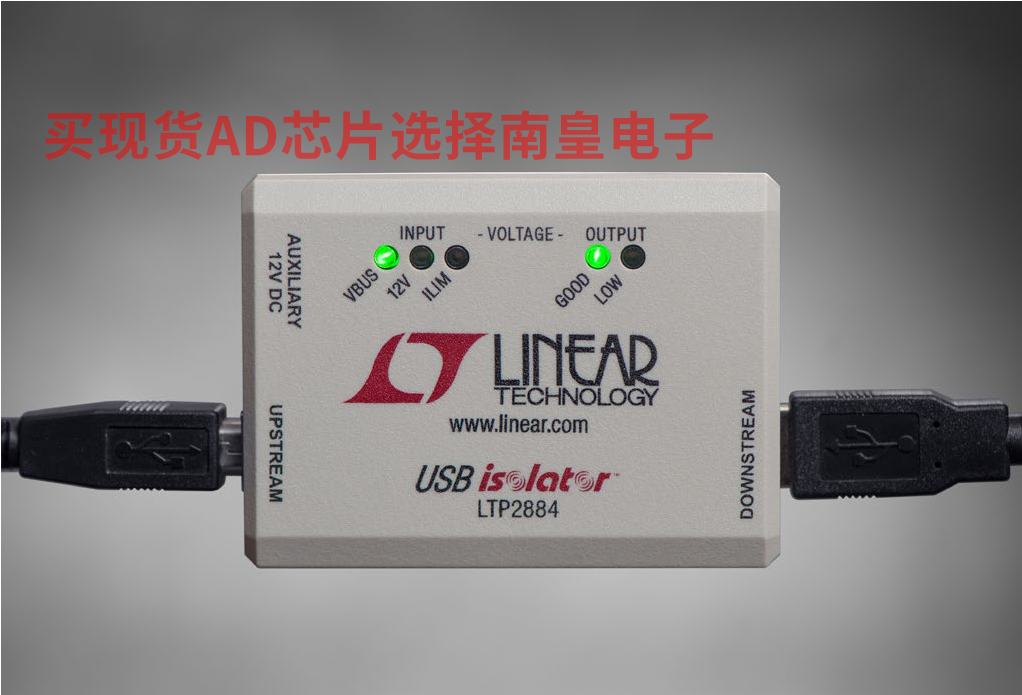

LTP2884：在线USB隔离器

LTP2884是一个完整的USB隔离器解决方案，非常适合需要接地隔离、较大的共模电压变化保护或尖峰和浪涌保护的任何应用。这一鲁棒的隔离器基于便利性而构建，为各种应用提供全面保护，无需任何配置或附加软件。
