LTM2810 是一款完整的数字电气 µModule（微模块）隔离器。无需外部组件。单独的 3 V 至 5.5 V 电源为数字隔离器的每一侧供电。单独的逻辑电源引脚可以独立于主电源轻松连接 1.62 V 至 5.5 V 范围内不同的逻辑电平。

提供与 SPI (LTM2810-S) 和 I2C (LTM2810-I)（仅限主模式）规格兼容的模块选项。

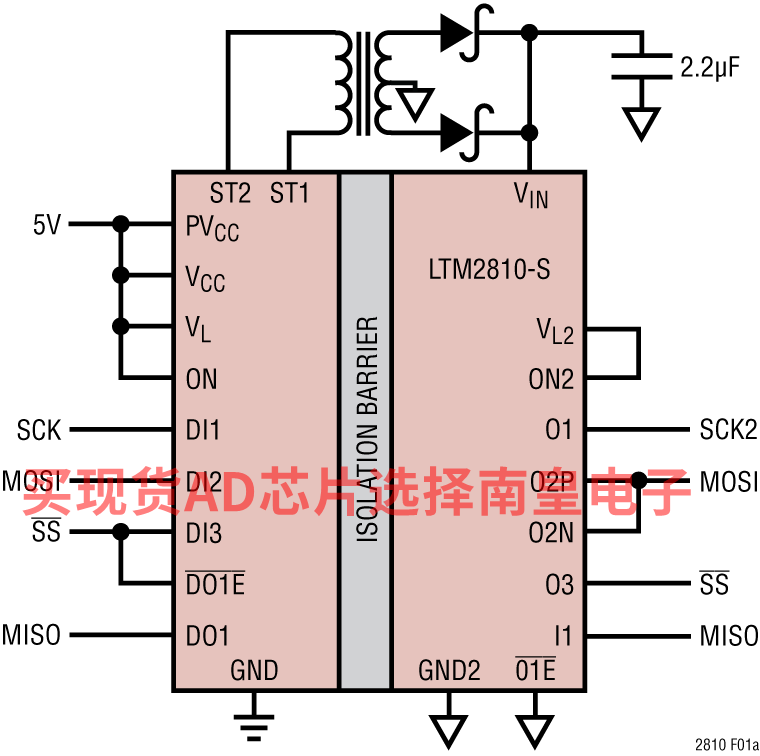

该模块在逻辑侧包含一个集成变压器驱动器，在隔离侧包含一个 LDO，用于调节整流变压器输出。LDO 输出通常为 5 V，但可以过载驱动。

耦合电感器在输入和输出逻辑接口之间提供 7500 VRMS 的隔离。该套件适用于具有不同对地电势、允许通过快于 50 kV/μs 的大共模瞬变实现不间断通信的系统。

应用

• EV/HEV 系统
• 工业和计量系统
• 测试与测量设备
• 医疗器械

• 6 通道逻辑隔离器：7500 VRMS 持续 1 分钟
• 16.2 mm 爬电距离
• CSA - UL-IEC认证，文件编号255632
• 工作电源电压 3 V 至 5.5 V
• 带集成隔离侧 LDO 的变压器驱动器
• SPI/数字 (LTM2810-S) 或 I2C (LTM2810-I) 选项

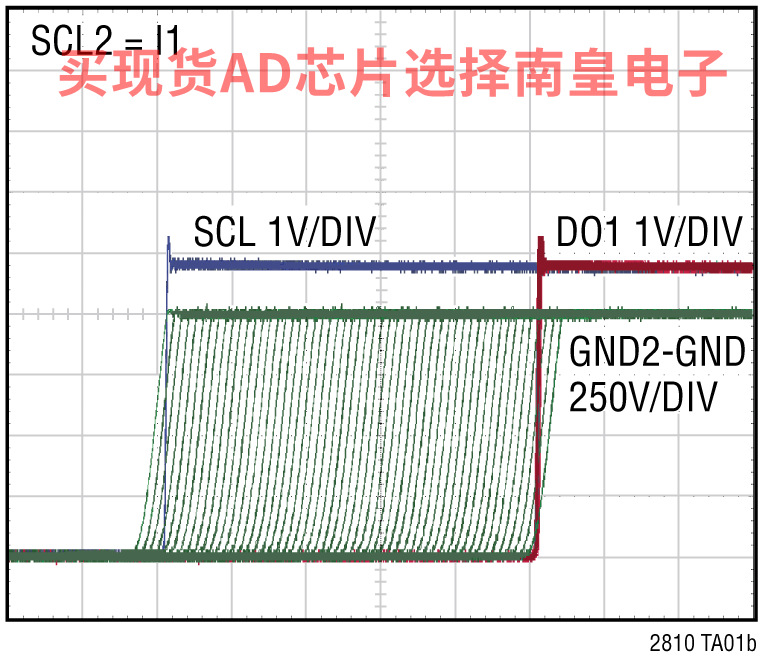

• 高共模瞬变抗扰度：50 kV/μs
• 高速运行：
  • 10 MHz 数字隔离
  • 4 MHz/8 MHz SPI 隔离
  • 400 kHz I2C 隔离

• 工作温度高达 125°C（H 级）
• 1.62 V 至 5.5 V 逻辑电源可实现灵活的数字连接
• ±25 kV ESD HBM 跨隔离栅保护
• 最大连续工作电压：1 kVRMS，1.6 kVDC
• 低电流关断模式 (<10 µA)

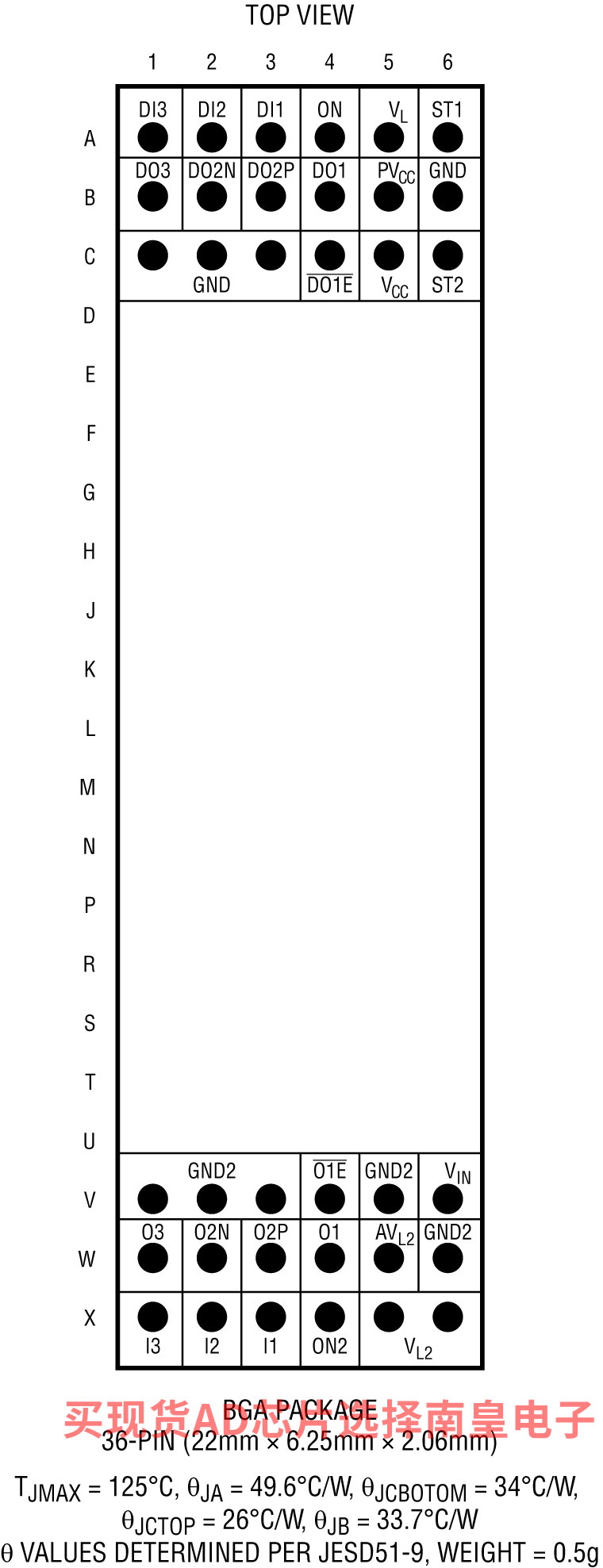

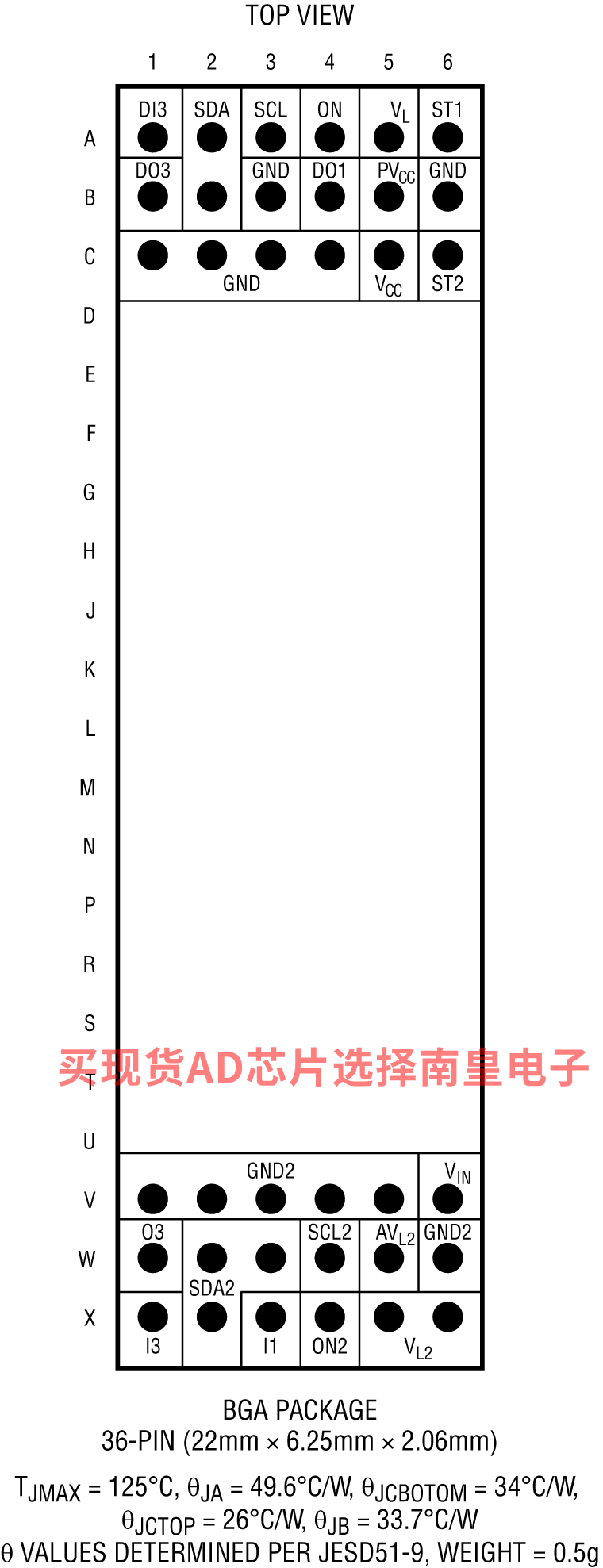

• 22 mm × 6.25 mm × 2.06 mm BGA 封装

LTM2810CY-I#PBF，封装：32(30)-Lead LQFN (6mm × 4mm × 0.94mm)，包装形式及数量：托盘，120，工作温度：0 to 70C，AD官网报价：11.12（100-499个）；9.85（1000+个）

LTM2810CY-S#PBF，封装：32(30)-Lead LQFN (6mm × 4mm × 0.94mm)，包装形式及数量：托盘，120，工作温度：0 to 70C，AD官网报价：11.12（100-499个）；9.85（1000+个）

LTM2810HY-I#PBF，封装：32(30)-Lead LQFN (6mm × 4mm × 0.94mm)，包装形式及数量：托盘，120，工作温度：-40 to 125C，AD官网报价：12.38（100-499个）；10.95（1000+个）

LTM2810HY-S#PBF，封装：32(30)-Lead LQFN (6mm × 4mm × 0.94mm)，包装形式及数量：托盘，120，工作温度：-40 to 125C，AD官网报价：12.38（100-499个）；10.95（1000+个）

LTM2810IY-I#PBF，封装：32(30)-Lead LQFN (6mm × 4mm × 0.94mm)，包装形式及数量：托盘，120，工作温度：-40 to 85C，AD官网报价：11.76（100-499个）；10.4（1000+个）

LTM2810IY-S#PBF，封装：32(30)-Lead LQFN (6mm × 4mm × 0.94mm)，包装形式及数量：托盘，120，工作温度：-40 to 85C，AD官网报价：11.76（100-499个）；10.4（1000+个）

DC2832A：用于具变压器驱动器的 LTM2810 SPI/数字或 I2C µModule 隔离器的演示板

演示电路 2832A 是一款采用 LTM2810 并具有集成变压器驱动器的串行外设接口总线 (SPI) 或 IC 间总线 (I2C) µModule 隔离器。隔离式电源由集成变压器驱动器和演示板上包含的变压器产生。它运用 ADI 公司的隔离器 µModule 技术穿过隔离势垒传送所有必要的信号。
