LTC9101-1/LTC9102/LTC9103 芯片组是一款 48 端口供电设备 (PSE) 控制器，适合在符合 IEEE 802.3at 2 类、802.3bt 3 类和 4 类标准的以太网供电 (PoE) 系统中使用。LTC9101-1/LTC9102/LTC9103 适合为符合 802.3af、802.3at 和 802.3bt 标准的 PD 供电。LTC9101-1/LTC9102/LTC9103 芯片组通过利用低 RDS(ON) 外部 MOSFET 实现行业内最低的散热，并提供每个电源通道 0.1Ω 的检测电阻。变压器隔离型通信协议替代昂贵的光电耦合器和复杂的 3.3V 电源，实现了显著的 BOM 成本节省。

先进的电源管理功能包括每端口 14 位电流／电源监控器、可编程限流值／电源限制和预选端口的通用快速关断。提供先进的电源管理主机软件层。PD 检测使用专有的多点检测机制，对错误的 PD 识别具有出色的抗扰性。支持自动分类和 5 事件物理分类。LTC9101-1/LTC9102/LTC9103 附带一个可在高达 1 MHz 频率下运行的 I2C 串行接口。LTC9101-1/LTC9102/LTC9103 可对引脚或 I2C 进行编程，以将 PD 传输的功率提升到高达 71.3 W。

应用

• PoE PSE 交换芯片/路由器和中跨

• 完全符合 IEEE 802.3bt 3 类和 4 类标准的 PSE
• 完全符合 IEEE 802.3at 2 类标准 PSE
• 与 LTC4291-1/LTC4292 软件兼容
• 多达 48 个 PSE 端口，每个端口有一个电源通道
• 多达 24 个 PSE 端口，每个端口有两个电源通道
• 受 ECC 保护的 eFlash 和数据 RAM
• 每个通道均具有低功耗路径损耗

  • 100mΩ 检测电阻
  • 30mΩ 或低 MOSFET RDS(ON)
• 芯片组提供电气隔离

  • 不再需要光电元件和隔离式 3.3V 电源

• 可靠性极高的多点 PD 检测

  • 连接检查可以区分单签名和双签名 PD
• 持续的每端口电源和电流监控
• 与 1MHz I2C 兼容的串行控制接口
• 引脚或 I2C 可编程 PD 电源

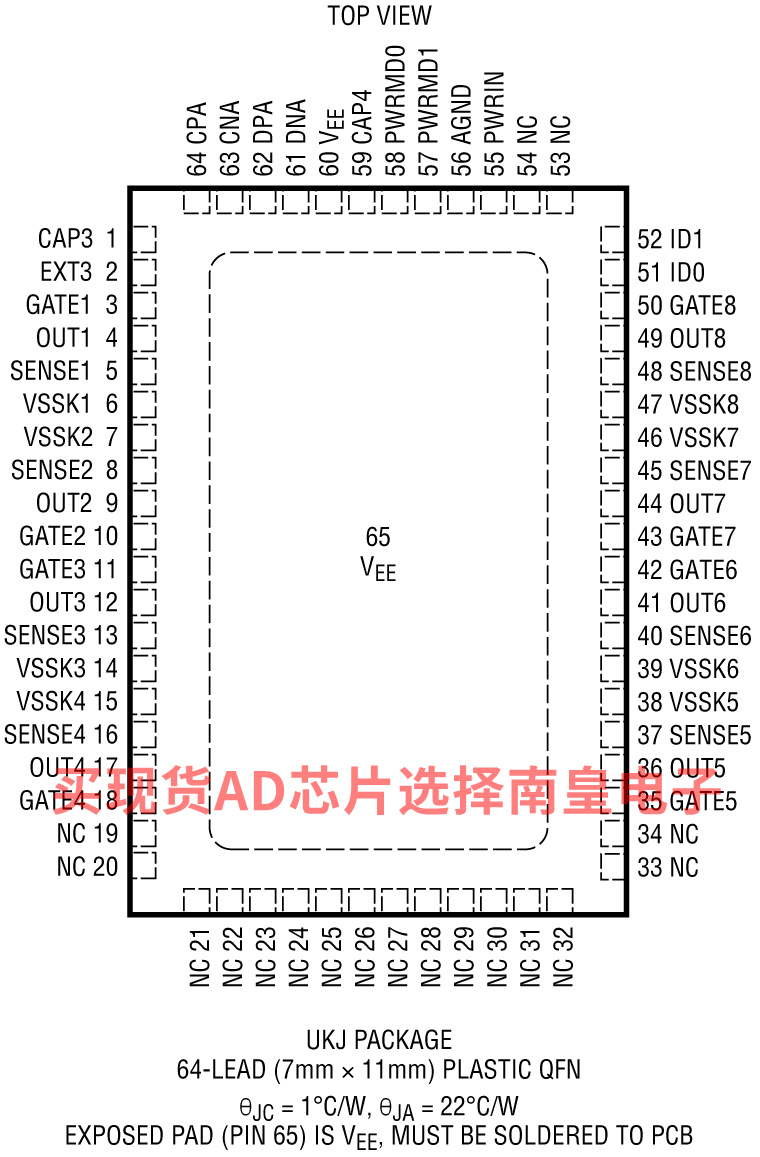

• 采用 24 引脚 4mm × 4mm (LTC9101?1) 和 64 引脚 7mm × 11mm (LTC9102/LTC9103) QFN 封装

LTC9103AUKJ#PBF，封装：64-Lead QFN (7mm x 11mm x 0.75mm w/ EP)，包装形式及数量：管装，33，工作温度：-40 to 85C，AD官网报价：5.71（100-499个）；4.8（1000+个）

LTC9103AUKJ#TRPBF，封装：64-Lead QFN (7mm x 11mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：5.71（100-499个）；4.8（1000+个）

DC3160A：DC3159A和DC3017A LTC9101-1/LTC9102/LTC9103 24端口、4对IEEE 802.3bt PSE

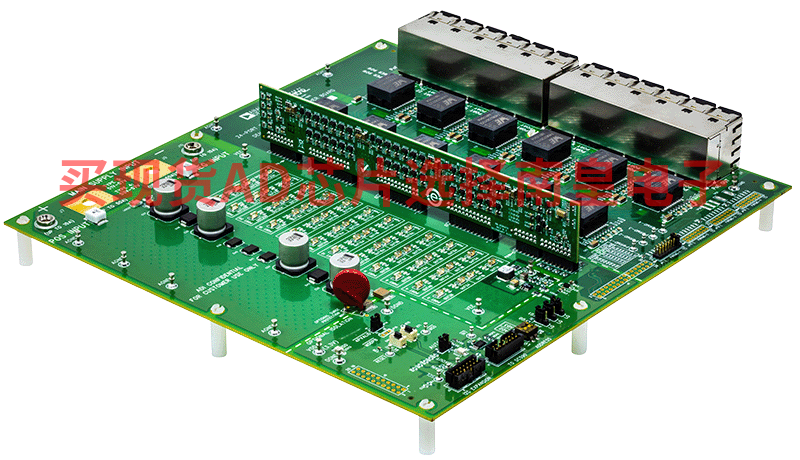

演示套件3160A-KIT是一款经过以太网联盟第二代PoE认证的24端口IEEE 802.3at/bt兼容供电设备(PSE)，由DC3159A子卡（48通道）和DC3017A母板（24个4对端口）组成。DC3160A-KIT具有LTC9101-1/LTC9102/LTC9103 PSE平台芯片组。

在DC3160A-KIT中，单通道LTC9101-1数字控制器最多与四个模拟控制器进行接口。DC3159A-A子卡具有四个LTC9102 12通道模拟控制器，用于总计48个功率通道。DC3159A-B子卡具有两个LTC9102 12通道模拟控制器和两个LTC9103 8通道模拟控制器，用于总计40个功率通道。DC3160A-KIT最多可连接二十四个IEEE 802.3af、IEEE 802.3at或IEEE 802.3bt受电设备(PD)，并使用单个电源通过此系统供电。

LTC9101-1、LTC9102和LTC9103使用专有的隔离数据接口，使LTC9101-1可直接连接到主机控制器I2C接口，无需成本昂贵的光耦合器和额外的3.3V电源。无需主机控制器或通过用于I2C接口的DC590，DC3160A-KIT可实现完全自动工作。

通过设计和板载浪涌保护器件可提供可靠的浪涌保护性能。指示灯LED最多显示48个功率通道的通道状态。可选板载降压稳压器通过VEE电源为数字电路提供3.3V电压。此演示手册介绍自动模式快速启动程序和DC3160A-KIT。

提供此电路板的设计文件。
