- 制造厂商：AD
- 产品类别：以太网供电 (PoE) 接口控制器
- 技术类目：PoE 供电设备 (PSE)
- 功能描述：具有电源管理和LED控制功能的8/16端口IEEE 802.3at PoE PSE控制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC9101-3/LTC9103芯片组是一款8/16端口供电设备(PSE)控制器和电源管理器，可用于符合IEEE 802.3at要求的以太网供电(PoE)系统。LTC9101-3可在所有端口上管理用户定义系统级功率预算。端口电源根据系统电源可用性、初始物理分类和上电后端口动态功耗自动分配。
LTC9101-3根据端口号（端口1具有最高优先级）确定端口电源的优先级，并自动从较低优先级端口移除电源，以适应较高优先级端口要求。
LTC9101-3具有控制外部串行LED驱动器的接口。LED指示包括端口开启、端口关闭、端口电源被拒和端口故障状态。电源过载LED指示系统电源使用接近电源限制或端口电源被拒。
LTC9101-3可在无主机的情况下工作。配置通过引脚设置和基于I2C的闪存编程来完成。
LTC9101-3自动执行符合802.3at要求的检测、分类上电、电源开启和故障管理。
应用
- 小型企业PoE PSE交换机/路由器
- 完全兼容IEEE 802.3at（类型2）PSE
- 多达16个PSE端口
- 全自动系统级电源管理器
- 无需主机处理器
- 系统级PoE LED控制器
- 每端口状态和故障LED
- 具有迟滞功能的电源过载LED
- eFlash可编程系统设置
- 端口级和系统级功率阈值
- LED映射和闪烁速率
- 端口功率优先级
- 受ECC保护的eFlash和数据RAM
- 非常可靠的多点PD检测
- 每端口路径功耗非常低
- 100mΩ检测电阻
- 57mΩ或更低的MOSFET RDS(ON)
- 芯片组隔离无需隔离3.3V电源

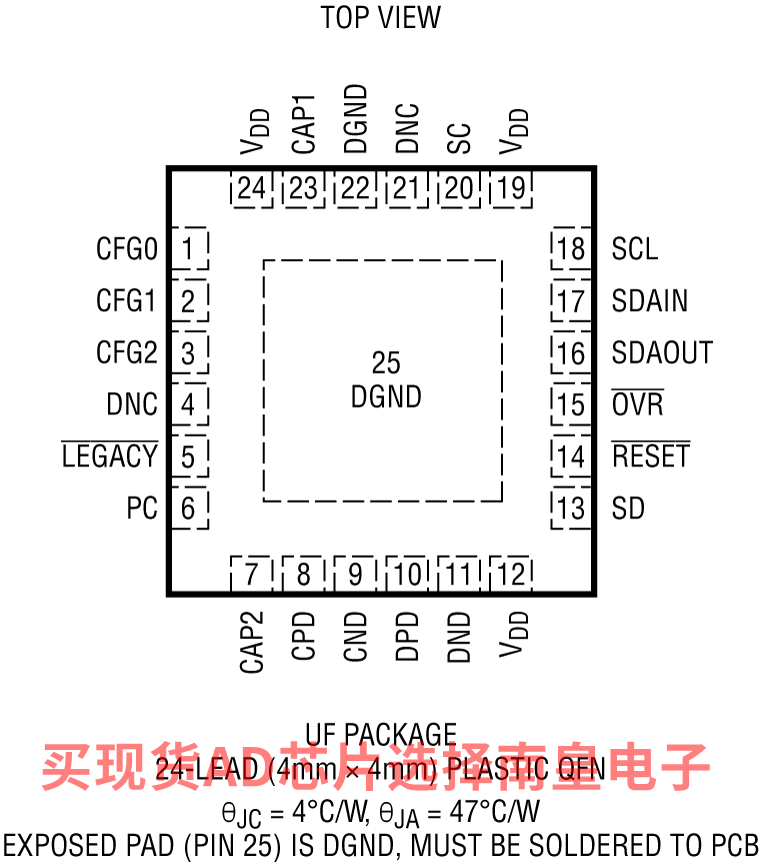

- 提供64引脚7mm × 11mm (LTC9103)和24引脚4mm × 4mm (LTC9101-3) QFN封装
LTC9101AUF-3#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：3.56（100-499个）；2.99（1000+个）
LTC9101AUF-3#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.56（100-499个）；2.99（1000+个）
LTC9101AUF-3#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：3.56（100-499个）；2.99（1000+个）
LTC9101AUF-3#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.56（100-499个）；2.99（1000+个）
