- 制造厂商：AD
- 产品类别：以太网供电 (PoE) 接口控制器
- 技术类目：PoE 供电设备 (PSE)
- 功能描述：12/24端口IEEE 802.3bt PoE PSE控制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

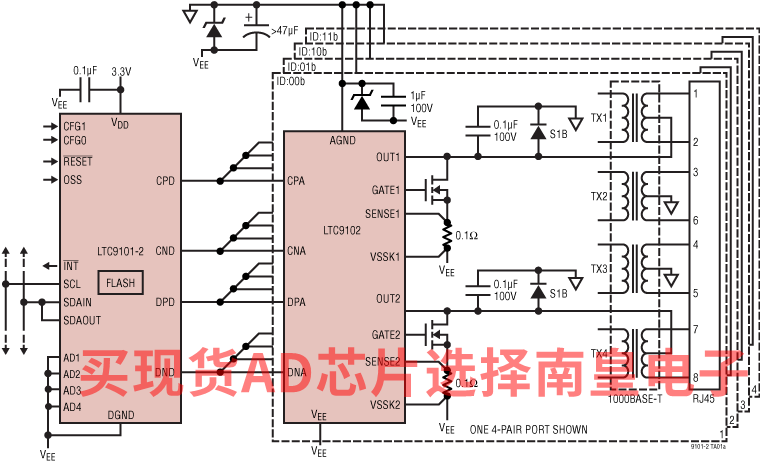

LTC9101-2芯片组是一款12/24端口供电设备(PSE)控制器，设计用于符合IEEE 802.3bt类型3和4要求的以太网供电(PoE)系统。LTC9101-2/LTC9102设计用于为兼容型802.3af、802.3at和802.3bt PD供电。LTC9101-2/LTC9102芯片组通过采用低RDS(ON)外部MOSFET以及每电源通道0.1Ω检测电阻，提供出色的散热性能。变压器隔离通信协议可取代昂贵的光耦合器和复杂的隔离3.3V电源，大幅节省BOM成本。
高级电源管理功能包括预选端口的每端口14 位电流/电压监控、可编程电源限值和多功能快速关断。提供高级电源管理主机软件层。PD检测使用专有的多点检测机制，确保对假的PD识别具有出色的抑制能力。支持自动分类和5事件物理分类。LTC9101-2/LTC9102具有一个I2C串行接口，工作频率最高可达1MHz。LTC9101-2/LTC9102的引脚或I2C可编程，PD供电功率最高可调至71.3W。
应用
- PoE PSE交换机/路由器和中跨设备
- 完全兼容IEEE 802.3bt类型3和4 PSE
- 最多24个PSE端口，每个端口集成两个电源通道
- +80V/–20V容限面向端口的引脚
- 受ECC保护的eFlash和数据RAM
- 每通道低路径功耗
- 100mΩ检测电阻
- 30mΩ或更低的MOSFET RDS(ON)
- 芯片组提供电气隔离
- 无需光耦合器和隔离3.3V电源
- 非常可靠的多点PD检测
- 连接检查可区分单签名和双签名PD
- 连续每端口电压和电流监控
- 1MHz I2C 兼容串行控制接口
- Pin or I2C 可编程PD功率

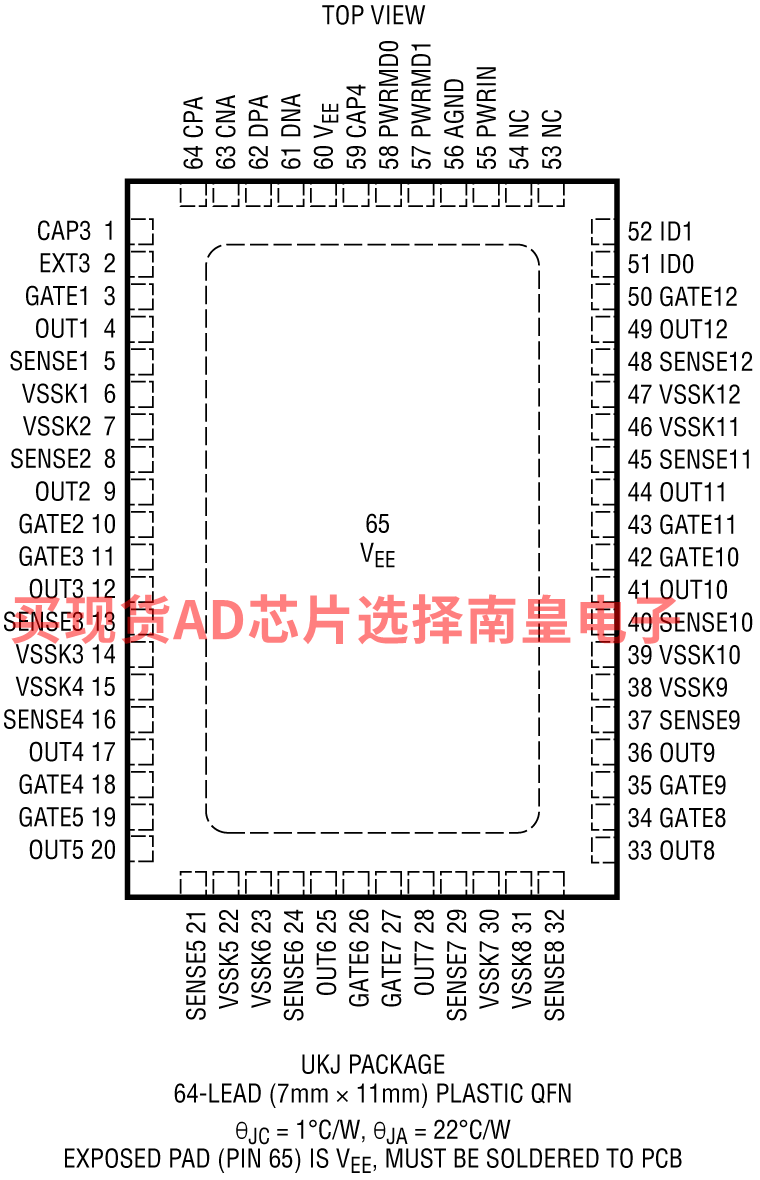

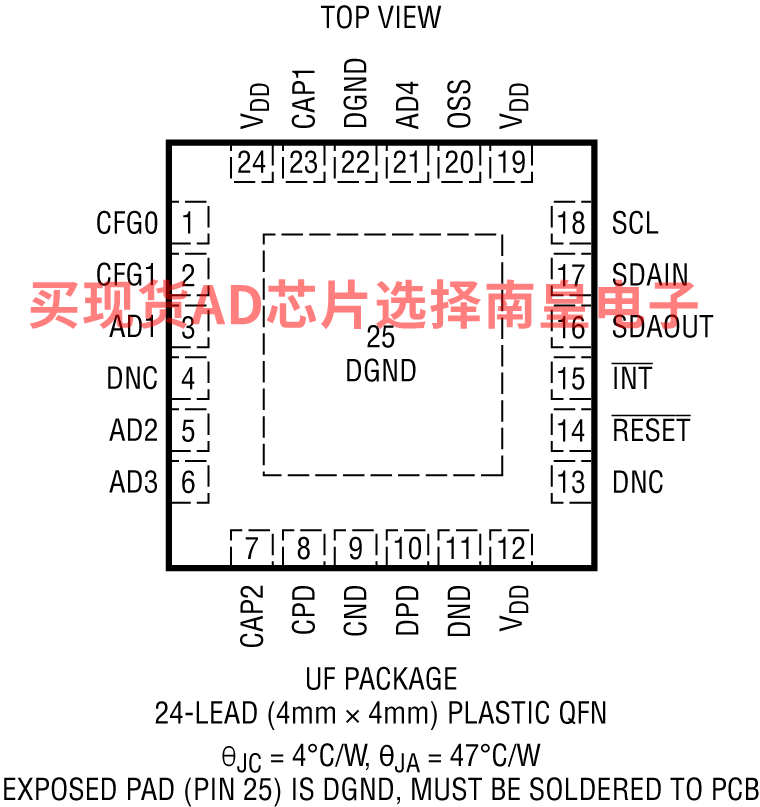

- 提供24引脚4mm × 4mm (LTC9101 2)和64引脚7mm × 11mm (LTC9102) QFN封装
LTC9101AUF-2#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：3.09（100-499个）；2.6（1000+个）
LTC9101AUF-2#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.09（100-499个）；2.6（1000+个）
LTC9101AUF-2#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：3.09（100-499个）；2.6（1000+个）
LTC9101AUF-2#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.09（100-499个）；2.6（1000+个）
