LTC7880 是一款双路 PolyPhase DC/DC 同步升压型开关稳压控制器，具有基于 I2C 并符合 PMBus 标准的串行接口。此控制器采用恒定频率、电流模式架构，具有高电压输入和输出能力以及可编程环路补偿功能。LTC7880 由具有图形用户界面 (GUI) 的 LTpowerPlay 软件开发工具提供支持。

可以采用数字接口和外部配置电阻器对开关频率、输出电压和器件地址进行编程。参数可通过数字接口设定或存储在 EEPROM 中。LTC7880 的栅极驱动电压可设置在 6.3V 至 9V 的范围内，以最大限度提高效率。两个输出都具有独立的电源良好指示器和 FAULT 功能。

可将 LTC7880 配置为执行不连续 (脉冲跳跃) 模式或连续电感器电流模式。

应用

• 汽车始终保持接通系统和启停系统
• 工业和负载点应用

---

所有注册商标和商标均为其各自所有者的财产。受到包括第 5481178、5705919、5929620、6100678、6144194、6177787、5408150、6580258、6304066、7420359、8786268 号 (正待审议) 在内的美国专利的保护。获得第 7000125 号美国专利和全球范围内其他相关专利的许可授权。

• 与 PMBus/I2C 兼容的串行接口
  • 遥测回读包括输入和输出电压和电流、温度以及故障
  • 可编程电压、限流值、数字软启停、时序监控、裕度、OV/UV/OC、频率和控制环路补偿
• 整个温度范围内的输出误差小于 ±0.5%
• 集成式 16 位 ADC 和 12 位 DAC
• 带 ECC 和故障记录功能的内部 EEPROM
• 集成式 N 通道 MOSFET 栅极驱动器

电源转换

• 宽输入电压范围：5V 至 40V
• 启动后以低至 2.5V 的电压运行
• VOUT0、VOUT1 范围：高达 60V
• 模拟电流模式控制
• 精确 PolyPhase 均流，适用于多达 6 相（50kHz 至 500kHz）

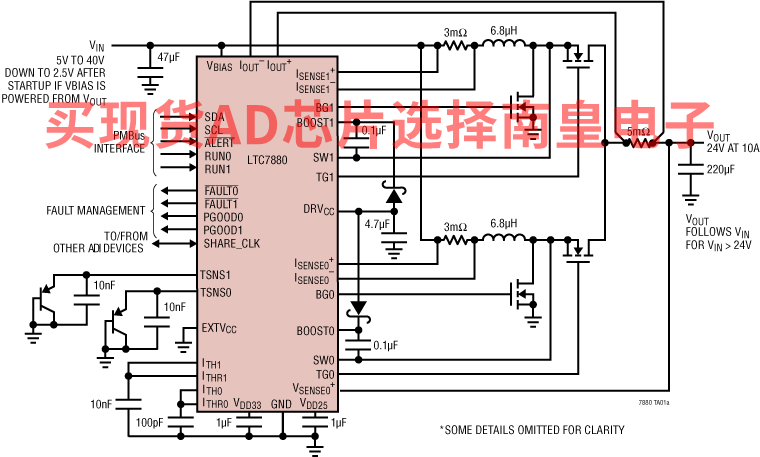

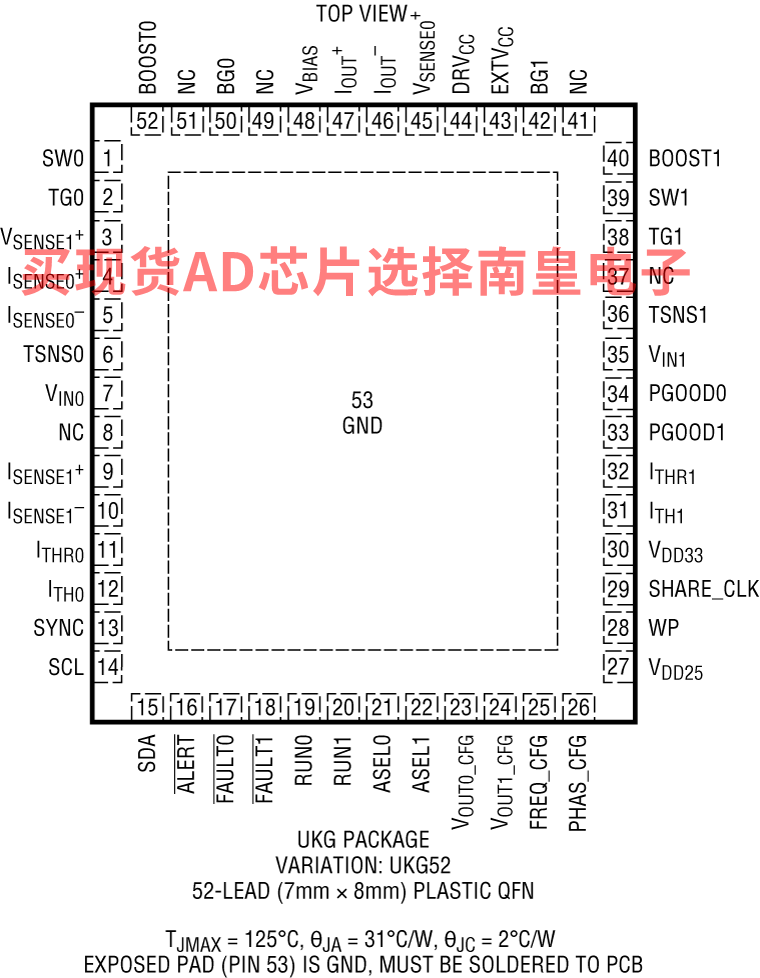

• 采用 52 引脚 (7mm × 8mm) QFN 封装

LTC7880EUKG#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 125C，AD官网报价：9.99（100-499个）；8.39（1000+个）

LTC7880EUKG#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：9.99（100-499个）；8.39（1000+个）

LTC7880IUKG#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 125C，AD官网报价：10.99（100-499个）；9.23（1000+个）

LTC7880IUKG#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：10.99（100-499个）；9.23（1000+个）

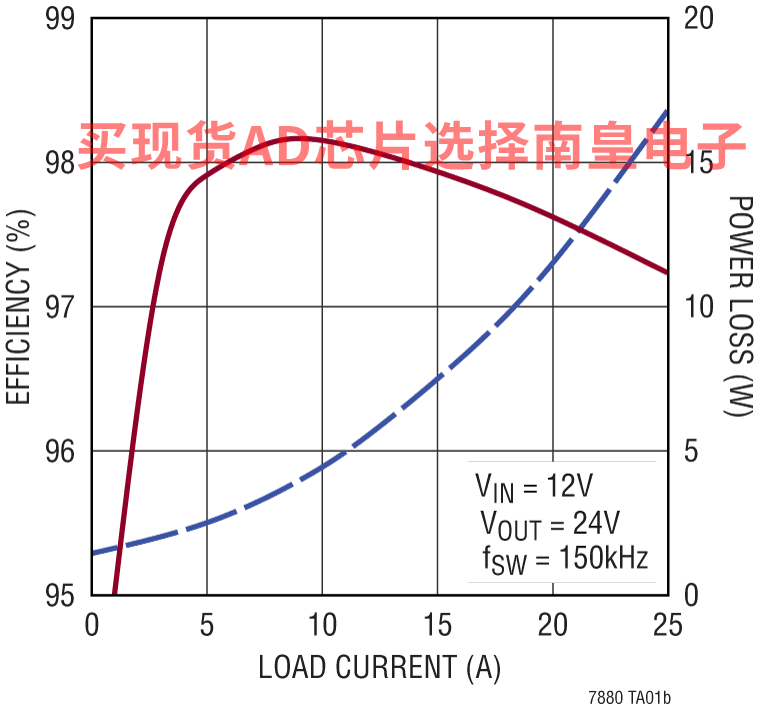

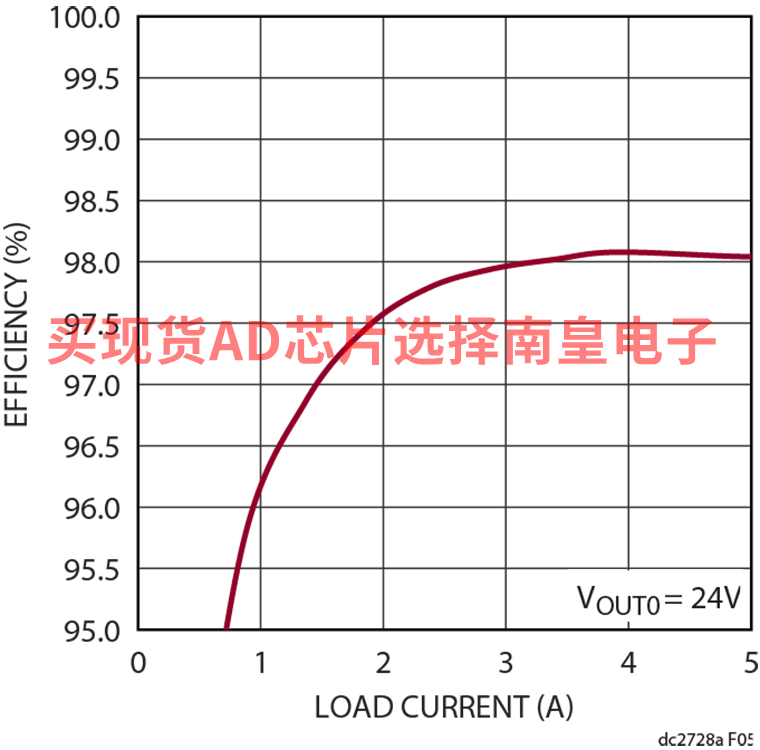

DC2728A：LTC7880 Demo Board | High Voltage Dual Step-up DC/DC Converter with Digital Power System Management

Demonstration circuit 2728A is a high voltage, dual output boost converter with 12V to 24V input range. The output voltage is adjustable from VIN to 48V. Each output can supply 5A maximum load current. The demo board has a LTC7880 controller, which is a 60V dual output step-up controller with digital power system management. Please see LTC7880 data sheet for more detailed information.

DC2728A powers up to default settings and produces power based on configuration resistors or its nonvolatile memory (NVM) without the need for any serial bus communication. This allows easy evaluation of the DC/DC converter. To fully explore the extensive power system management features of the part, download the GUI software LTpowerPlay onto your PC and use ADI’s I2C/SMBus/PMBus dongle DC1613A to connect to the board. LTpowerPlay allows the user to reconfigure the part on-the-fly and store the configuration in EEPROM, view telemetry of voltage, current, temperature and fault status.
