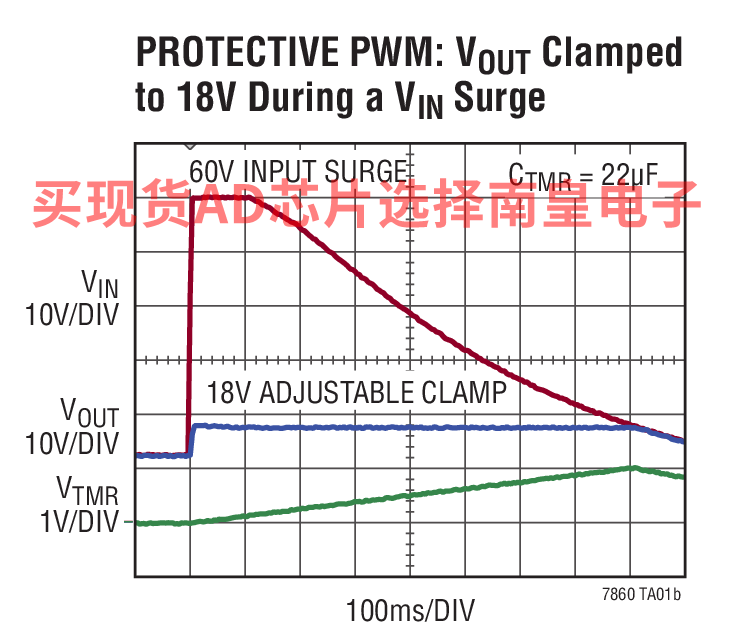

LTC7860 高效率浪涌抑制器可保护负载免遭高压瞬变的损坏。高效率可提供较高的电流和较小的解决方案尺寸。在输入过压过程中 (例如：车辆中的负载突降)，LTC7860 通过控制一个外部 MOSFET 的栅极以充当一个开关 DC/DC 稳压器 (保护性 PWM 模式)。该操作把输出电压调节至一个安全的电平，从而允许负载在输入过压过程中运作。在正常操作期间 (SWITCH-ON 模式)，LTC7860 持续接通外部 MOSFET，从而将输入电压传递至输出。一个内部比较器负责限制电流检测电阻器两端的电压并调节最大输出电流，以提供针对过流故障的保护作用。

一个可调定时器用于限制 LTC7860 能在过压或过流调节状态中度过的时间。当该定时器计时结束时，外部 MOSFET 关断，直到 LTC7860 在一个冷却周期之后重新起动为止。当功率损耗很高时，通过严格限制处于保护性 PWM 模式的时间，组件和热设计可针对正常操作进行优化，并在高电压输入浪涌和 / 或过流故障期间安全地操作。可增设一个额外的 PMOS 以提供反向电池保护。

• 工业和汽车电源
• 电信电源
• 汽车电源 (包括 ISO7637)
• 军用电源 (包括 MIL1275)



• 高效率 VOUT 箝位可阻止高电压输入浪涌
• 用于正常操作的接通 (SWITCH-ON) 模式 100% 占空比
• 针对瞬变和故障的保护性 PWM (PROTECTIVE PWM) 模式
• VIN 引脚至 SGND 范围：3.5V 至 60V
• 外部输入电压可扩展至 200V+
• 可调输出电压箝位
• 可调输出过流保护
• 功率电感器改善了正常操作中的输入 EMI
• 可编程故障定时器
• 用于输入浪涌电流限制的可调软起动
• 在故障期间具有 4.5% 的重试占空比
• 可调开关频率：50kHz 至 850kHz
• 任选的反向输入电压保护

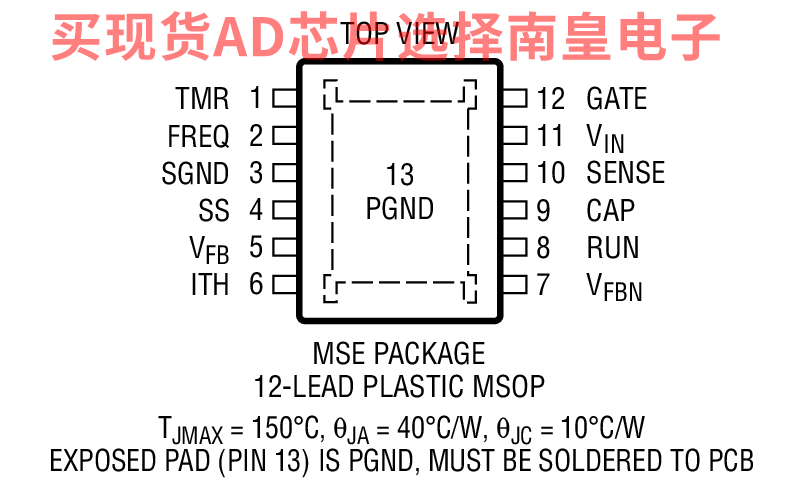

• 采用耐热性能增强型 12 引脚 MSOP 封装



LTC7860EMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LTC7860EMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LTC7860HMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：5.12（100-499个）；4.19（1000+个）

LTC7860HMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：5.12（100-499个）；4.19（1000+个）

LTC7860IMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LTC7860IMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LTC7860MPMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-55 to 125C，AD官网报价：12.38（100-499个）；10.16（1000+个）

LTC7860MPMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：12.38（100-499个）；10.16（1000+个）

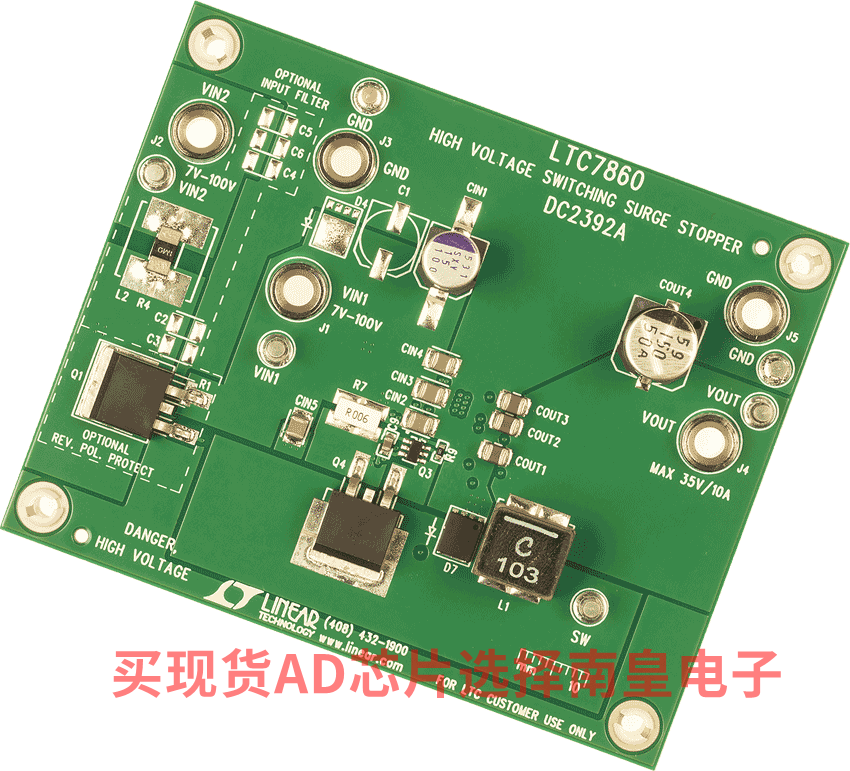

DC2392A：LTC7860EMSE Demo Board | Switching Surge Stopper, 7V ≤ VIN ≤ 100V; 7V ≤ VOUT ≤ 35V @ 10A

Demonstration circuit 2392A is a high efficiency switching surge stopper featuring the LTC7860. The board operates from an input range of 7V to 100V, and provides a 7V to 34V output at 0A to 10A. Its output is current limited. A soft-start feature controls output voltage slew rate at startup, reducing current surge and voltage overshoot. The demonstration board includes an optional reverse polarity protection MOSFET and has options for an input filter and diode to attenuate spikes. For a lower output voltage limit of less than 12V, there is an optional feedback circuit.

DC2239A：LTC7860EMSE Demo Board | Switching Surge Stopper, 3.5V ≤ VIN ≤ 60V; 3.5V ≤ VOUT ≤ 17.5V @ 5A

Demonstration circuit 2239A is a High Efficiency Switching Surge Stopper and EMI Filter featuring the LTC7860. The board operates from an input range of 3.5V to 60V, provides a 3.5V to 17.2V output at 0A to 5A and is output current limited. A soft-start feature controls output voltage slew rate at start-up, reducing current surge and voltage overshoot. The demonstration board has options for smaller MOSFET and diode packages on the back of the board for lower output current requirements.
