LTC7821 采用了一种把软开关充电泵拓扑与一个同步降压型转换器相结合的专有架构，以提供比传统开关架构更胜一筹的效率和EMI性能。

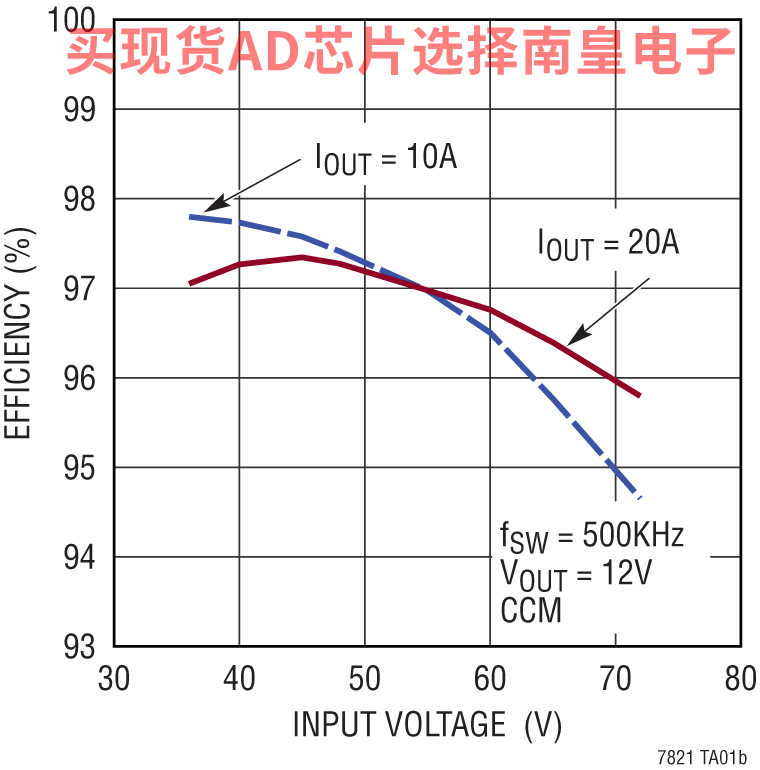

在典型的48V至12V转换应用中，当LTC7821的开关频率为500kHz时可获得高于97%的效率。而传统控制器只有以500kHz的1/3频率执行开关操作才能达到相同的效率。较高的开关频率允许使用较小的电感，从而实现较快的瞬态响应和较小的解决方案尺寸。

LTC7821可以很容易地并联，以利用其准确的均流能力和频率同步功能提供较高的输出电流。

• 中间总线转换器
• 高电流分布式电源系统
• 电信、数据通信和存储系统



• 宽 VIN 范围：10V 至 72V (80V 绝对最大值)
• 软开关用于实现低噪声操作
• 可锁相的固定频率：200kHz 至 1.5MHz
• ±1% 输出电压准确度
• RSENSE 或 DCR 电流检测
• 可编程的连续导通模式 (CCM)、不连续导通模式 (DCM) 或突发模式 (Burst Mode) 操作
• CLKOUT 引脚用于多相操作
• 短路保护
• EXTVCC 输入用于改善效率
• 单调性的输出电压启动
• 任选的外部基准

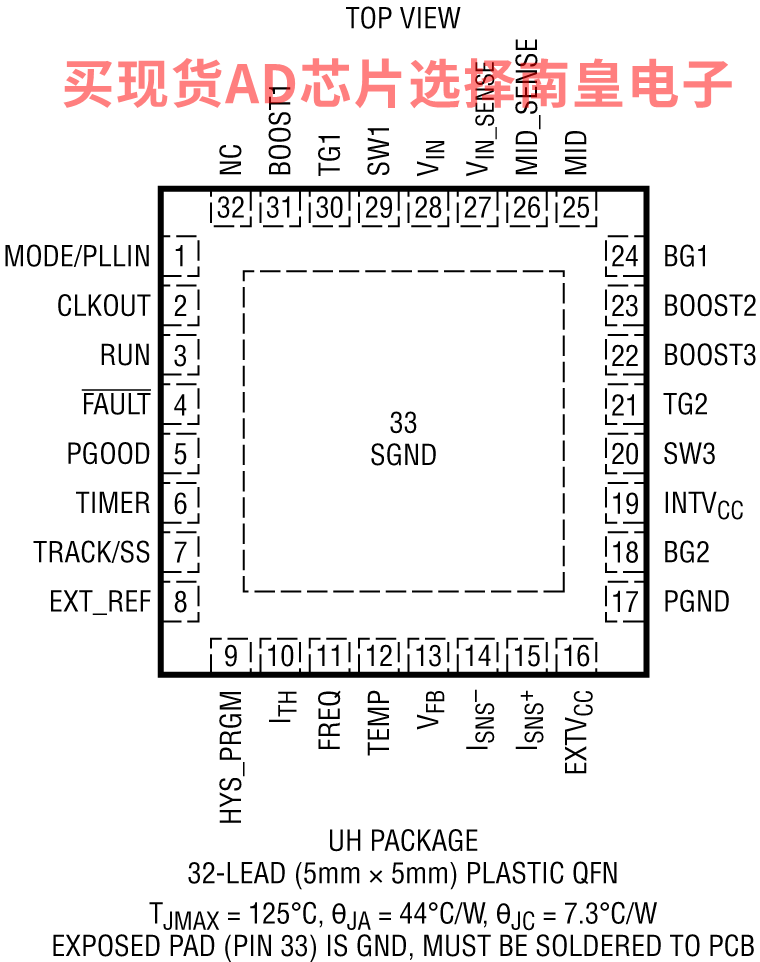

• 32 引脚 (5mm x 5mm) QFN 封装



LTC7821EUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：7.01（100-499个）；5.79（1000+个）

LTC7821EUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.01（100-499个）；5.79（1000+个）

LTC7821IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：7.74（100-499个）；6.39（1000+个）

LTC7821IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.74（100-499个）；6.39（1000+个）

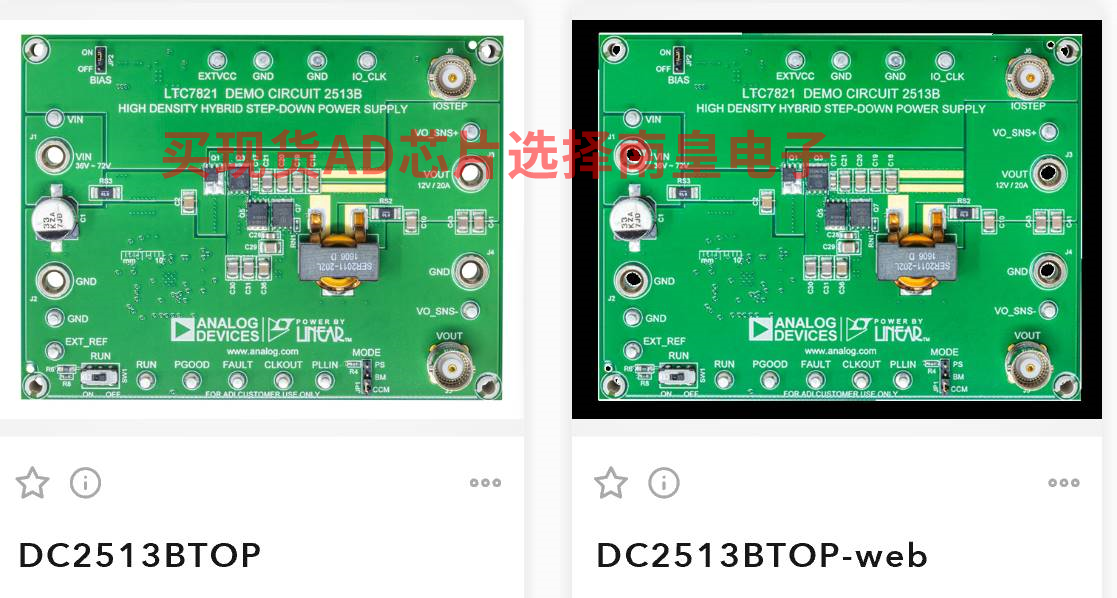

DC2513B：LTC7821演示版 | 12 V、20 A混合式降压型同步转换器

演示电路2513B是高效率、高功率密度的混合式转换器。输入电压为36 V至72 V时，可输出12 V/20 A。此演示板采用LTC7821，其架构将软交换开关电容拓扑与传统降压转换器相结合，与传统交换架构相比具有更高的效率。它是一种高效率/高密度且经济实惠的解决方案，适用于配电系统、数据通信、电信和新兴的48V汽车系统中的非隔离中间总线应用。

该演示板的外部MOSFET以500kHz的固定频率进行开关，并且可以在200kHz至1.5MHz的范围内进行编程。LTC7821强大的1Ω N通道MOSFET栅极驱动器可较大程度地提高效率，并可以并行驱动多个MOSFET，以实现功率更高的应用。由于其电流模式控制架构，多个LTC7821器件可以在具有出色电流共享和低输出电压纹波的并联、多相配置下运行，以实现功率高得多的应用。其他优点包括由于软交换前端和更低的MOSFET应力而实现的低EMI辐射。

LTC7821设计通过在启动时预先平衡电容器来消除通常与开关电容器电路相关的浪涌电流。LTC7821还能监视系统电压、电流，和温度故障并使用检测电阻实现过流保护。发生故障时，它会停止开关操作并将FAULT引脚拉低。此外，可以使用板载定时器设置适当的重启/重试时间。

其他特性包括整个温度范围内±1%的输出电压精度、用于多相运行的时钟输出、电源正常输出信号、短路保护、单调输出电压启动、可选外部基准电压源、欠压锁定和内部电荷平衡电路。

必须将LTC7821数据手册与本演示板手册配合使用。
