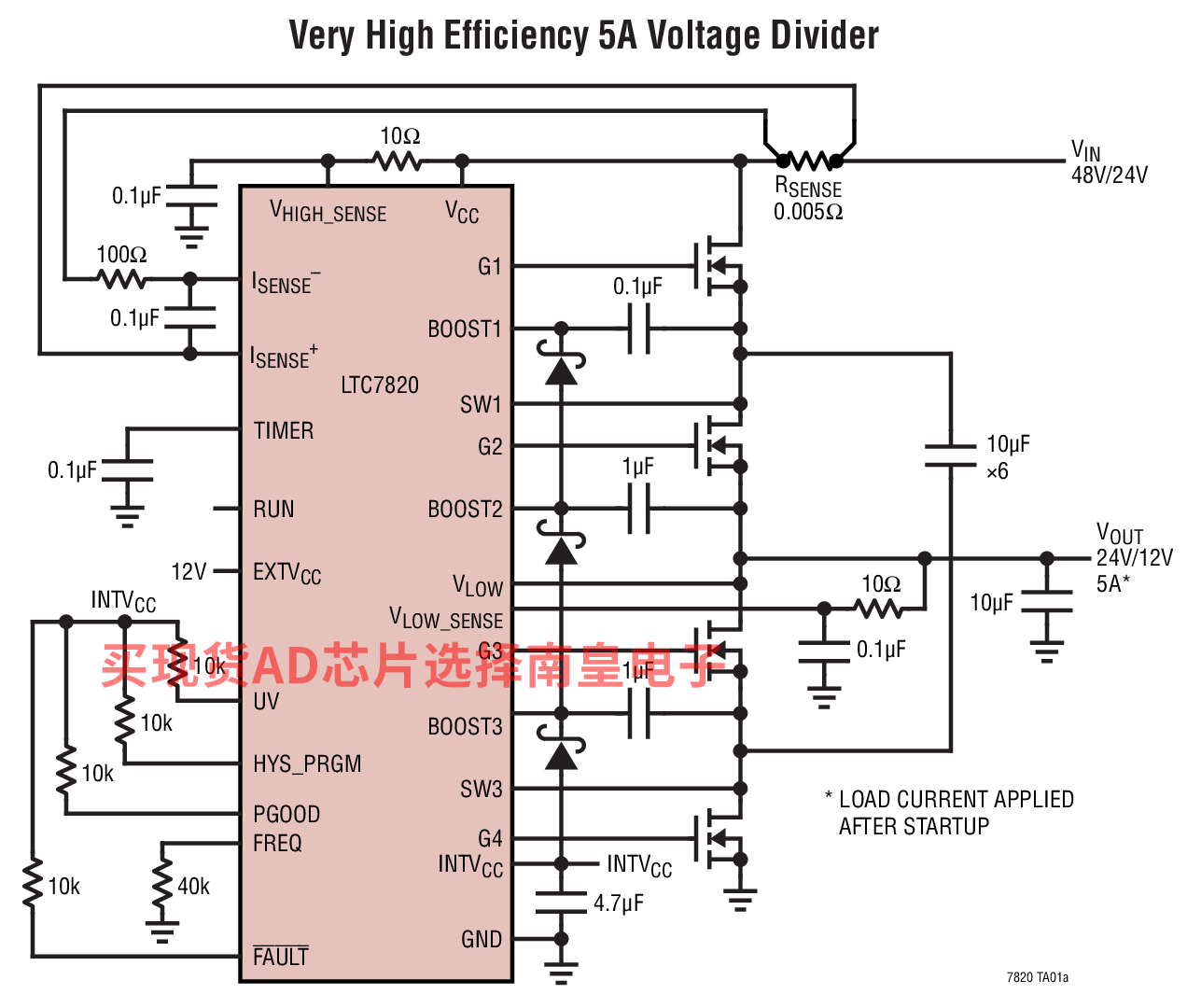

LTC7820 是一款固定比例高电压高功率开关电容器 / 充电泵控制器。该器件内置 4 个 N 沟道 MOSFET 栅极驱动器以在分压器、倍压器或负输出转换器配置中驱动外部功率 MOSFET。这款器件可从高达 72V 的输入电压实现一个 2:1 的降压比、从高达 36V 的输入电压实现一个 1:2 的升压比、或从高至 36V 的输入电压实现一个 1:1 的负输出转换比。每个功率 MOSFET 在一个恒定的预编程开关频率以 50% 的占空比执行开关操作。系统效率可优化至超过 99%。LTC7820 为高功率、非隔离式中间总线应用提供了一款具故障保护功能的小巧和成本效益型解决方案。

LTC7820 的开关频率可在 100kHz 至 1MHz 的范围内进行线性设置。该器件采用耐热性能增强型 28 引脚 QFN 封装，并具有一些不连接的引脚以提供可承受高电压的引脚间隔。

• 总线转换器
• 高功率分布式电源系统
• 通信系统
• 工业应用



• 外形扁平、高功率密度、能提供 500W 以上的功率

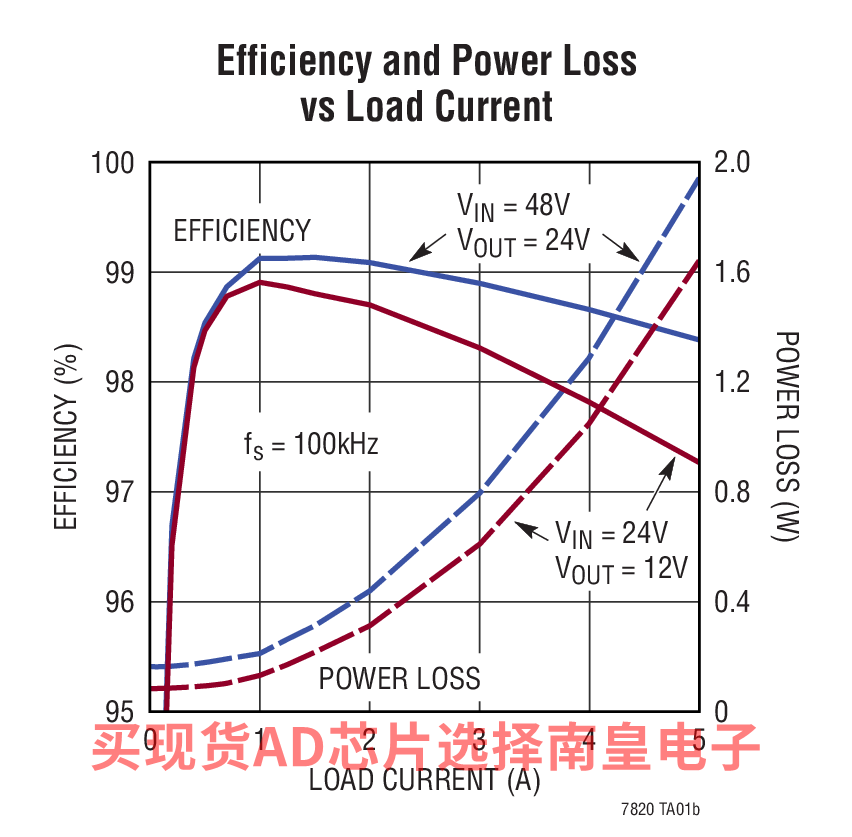

• 软开关：99% 峰值效率和低 EMI
• 用于分压器 (2:1) 的 VIN 最大值：72V
• 用于倍压器 (1:2) / 负输出转换器 (1:1) 的 VIN 最大值：36V
• 宽的偏置 VCC 范围：6V 至 72V
• 稳态操作的软启动
• 6.5V 至 40V EXTVCC 输入用于改善效率
• 输入电流检测和过流保护
• 宽的工作频率范围：100kHz 至 1MHz
• 具可编程定时器和自动重试功能的输出短路 / 过压 (OV) / 欠压 (UV) 保护

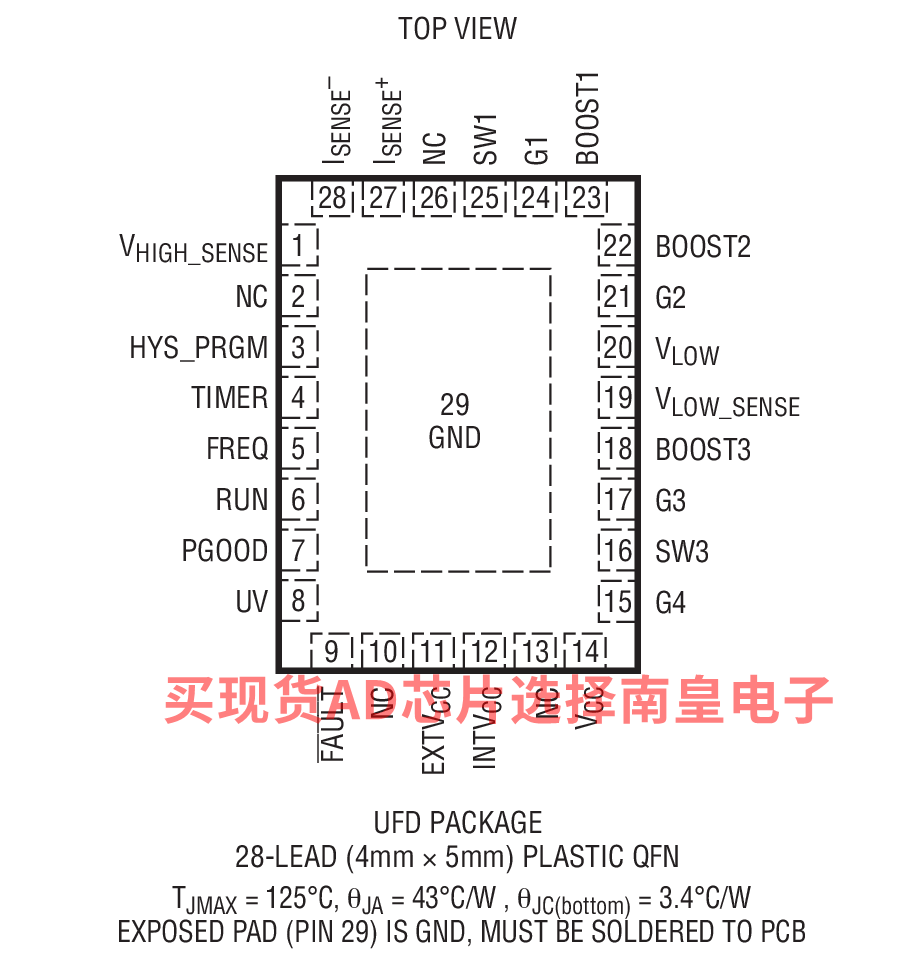

• 耐热性能增强型 28 引脚 4mm x 5mm QFN 封装



LTC7820EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：6.35（100-499个）；5.24（1000+个）

LTC7820EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.35（100-499个）；5.24（1000+个）

LTC7820IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：6.94（100-499个）；5.73（1000+个）

LTC7820IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.94（100-499个）；5.73（1000+个）

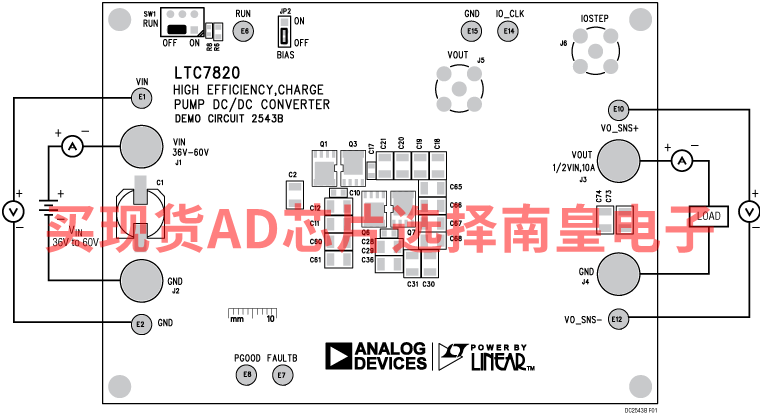

DC2543B：LTC7820EUFD 演示板 | 2:1降压型， 36V ≤ VIN ≤ 60V, VOUT = 0.5VIN(在高达 20A 电流条件下)

演示电路 2543B 是高效率、高密度、开环充电泵 (无电感) DC/DC 转换器。该演示板是一个分压器，可采用 36V 至 60V 输入电压实现 2:1 的降压比。输出电压固定为输入电压的一半 (VIN/2)，并能提供 10A 负载电流。该演示板可选择通过增设 15 个片式电容器来提供 20A 的最大负载电流。

在 10 A 电流下，DC2543B 在将 48VIN 转换为 24VOUT 时可提供 98.7％ 的非常高效率解决方案。当配置为提供一个 20A 输出时，将 48VIN 转换为 24VOUT 可实现高达 98.4％ 的效率 (在 20A)。

该演示板采用了 LTC7820，后者是一款固定比率、高电压、高功率开关电容/充电泵控制器，采用 4mm × 5mm QFN 封装。更多详细信息，请参阅 LTC7820 数据手册。

DC2543B 必需在没有负载电流或负载电流非常小 (小于 50 mA) 的情况下，采用默认设置上电。在 VO 建立后，可以施加大的负载电流。该演示板提供了由 LTC7820 FAULT 引脚控制的 FET 断接选项，以在启动期间断接负载，如原理图所示。有关分压器启动的更多详细信息，请参见 LTC7820 数据手册中的开关切换前的分压器预平衡(Voltage Divider Prebalance Before Switching) 部分。另外，该演示板还具有一些保护功能，例如过流和热停机，从而使其成为一款可靠的解决方案。
