LTC7813 是一款高性能同步升压 + 降压型 DC/DC 开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 级。它包含独立的升压和降压控制器，能够调节两个分离的输出，或通过级联以采用一个可以高于、低于、或等于输出电压的输入电压来调节一个输出电压。LTC7813 在一个 4.5V 至 60V 的宽输入电源范围内工作。当从升压稳压器的输出对其施加偏置时，LTC7813 能够在启动之后依靠一个低至 2.2V 的输入电源运作。34μA 的无负载静态电流 (两个通道均导通) 延长了电池供电型系统中的工作运行时间。

与传统的降压-升压型稳压器不同，LTC7813 的级联式升压 + 降压解决方案具有连续、非脉动的输入和输出电流，从而实质性地降低了电压纹波和 EMI。LTC7813 具有用于升压和降压调节环路的独立反馈和补偿点，因而实现了一种可从外部进行优化的快速输出瞬态响应。

应用

• 汽车和工业电源系统
• 高功率电池供电式系统

• 同步升压和降压型控制器

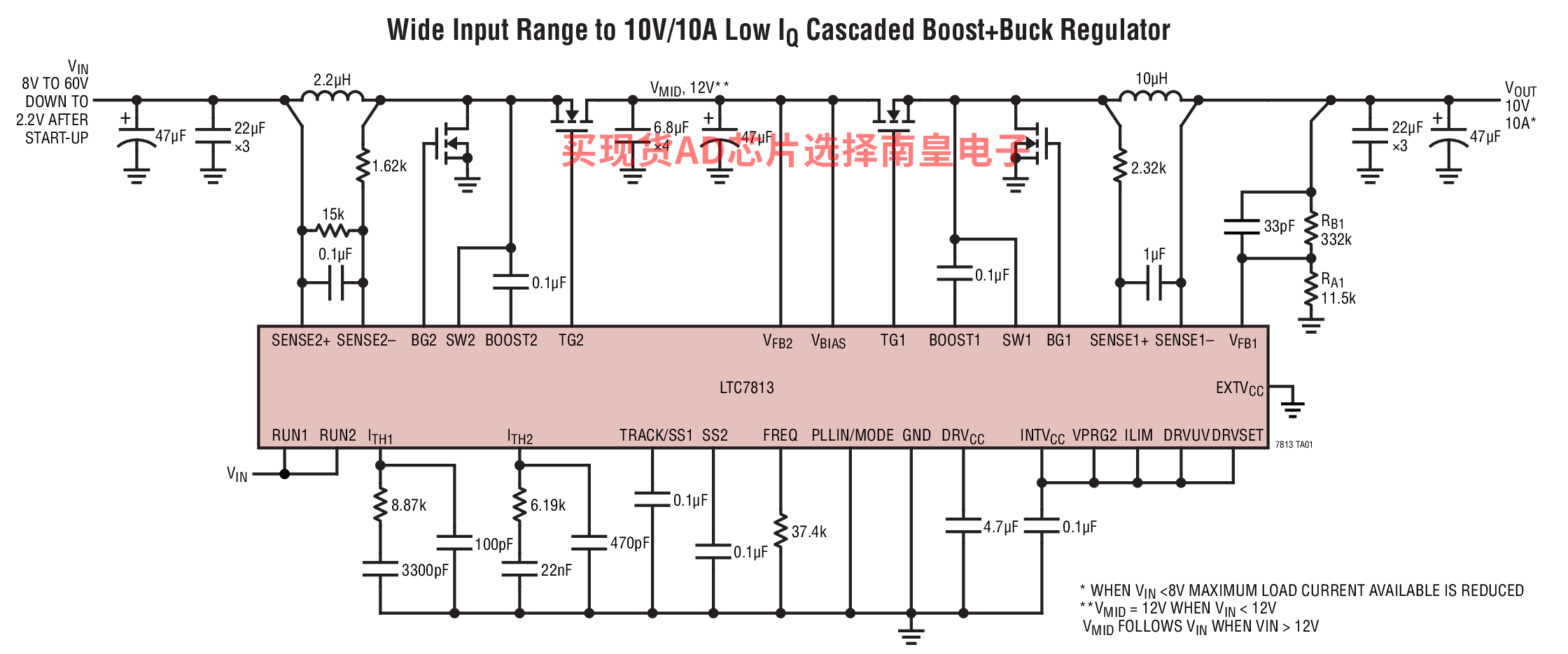

• 当级联时，允许 VIN 高于、低于、或等于高达 60V 的稳定 VOUT
• 宽偏置输入电压范围：4.5V 至 60V
• 在输入下降 (例如：冷车发动) 到低至 2.2V 的过程中输出处于调节状态
• 可调栅极驱动电平：5V 至 10V (OPTI-DRIVE)
• 低 EMI 以及低的输入和输出纹波
• 快速输出瞬态响应
• 无需外部自举二极管
• 高的轻负载效率
• 低的工作 IQ：29μA (一个通道导通)
• 低的工作 IQ：34μA (两个通道均导通)
• RSENSE 或无损型 DCR 电流检测
• 降压输出电压范围：0.8V ≤ VOUT ≤ 60V
• 升压输出电压高达 60V
• 可锁相频率 (75kHz 至 850kHz)

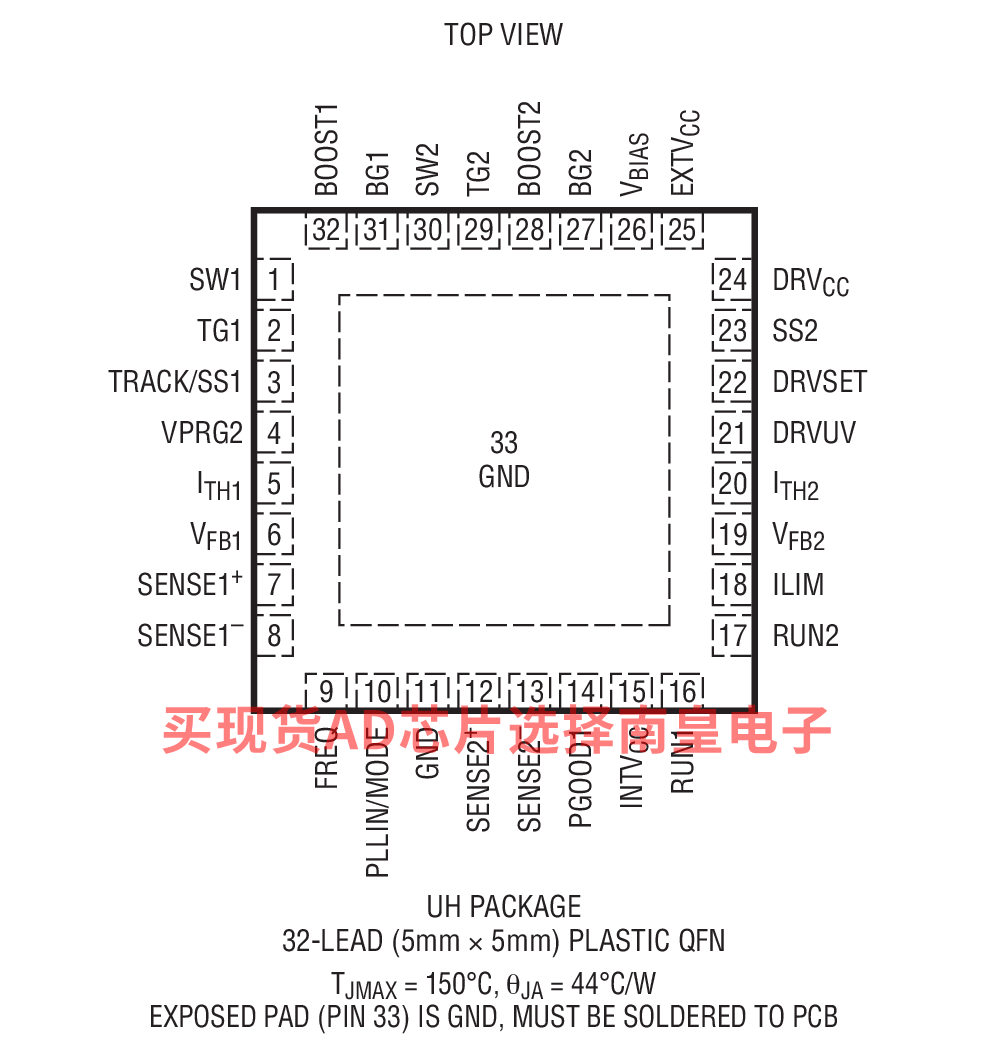

• 小型 32 引脚 5mm x 5mm QFN 封装

LTC7813EUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：6.5（100-499个）；5.37（1000+个）

LTC7813EUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.5（100-499个）；5.37（1000+个）

LTC7813HUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 150C，AD官网报价：7.84（100-499个）；6.47（1000+个）

LTC7813HUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：7.84（100-499个）；6.47（1000+个）

LTC7813IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：7.46（100-499个）；6.15（1000+个）

LTC7813IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.46（100-499个）；6.15（1000+个）

LTC7813MPUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-55 to 125C，AD官网报价：20.02（100-499个）；16.5（1000+个）

LTC7813MPUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：20.02（100-499个）；16.5（1000+个）

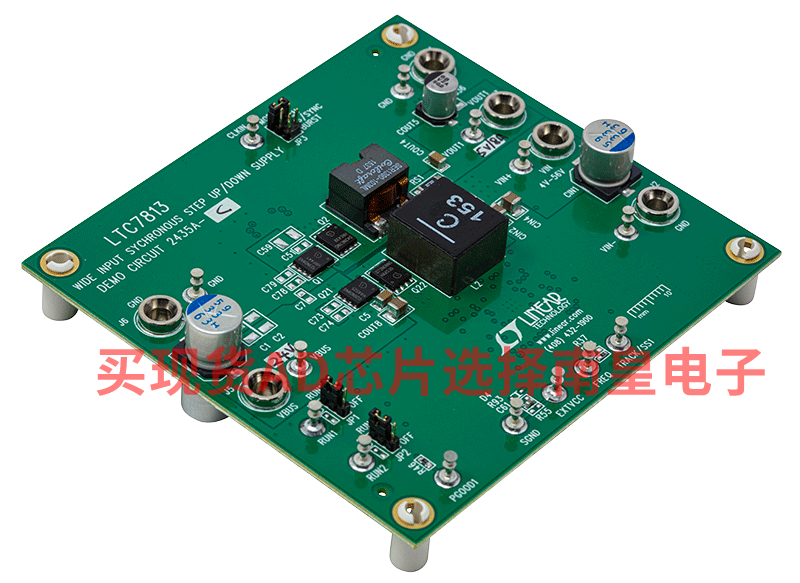

DC2435A-C：LTC7813EUH Demo Board | Sync Boost + Sync Buck, 4V ≤ VIN ≤ 56V; Dual Output, VBoost = 24V @ 3A, Vbuck = 5V @ 8A

Demonstration circuit DC2435A is a step-up/down supply featuring the LTC7813EUH. The LTC7813 is a high performance dual output (buck and boost) synchronous DC/DC switching regulator controller. The board has three different configurations:

DC2435A-A: Regulated output voltage of 24 Volt DC2435A-B: Narrowed output voltage between 20V and 28V DC2435A-C: Dual output voltages of 24V (Boost VBUS channel) and 5V (Buck VOUT1 channel)

The circuit enables a drop-in layout where the total circuit area is only 1½" by 1½". The LTC7813EUH is in a 32-lead exposed pad QFN package.
