LTC7131-1是一款高效率、25A单芯片同步降压稳压器，采用可锁相控制的导通时间、电流模式架构。可使用单个外部电阻或外部基准电压源通过基准电压输入(REF)引脚对输出电压进行编程。可通过兼容PMBus的串行接口将输出电压上调或下调至±25%，分辨率为0.1%。该串行接口还可用于回读故障状态、时间平均(~4ms)和峰值输入/输出电流、输入/输出电压和温度。系统配置和监测由LTpowerPlay开发系统提供支持。该架构提供极快的响应，可在极低的导通时间下操作以便在高开关频率下调节低输出电压。

工作频率可在250kHz至2MHz范围内使用一个外部电阻进行编程，或者对于噪声敏感应用可在同一范围内与外部时钟同步。

应用

• 智能高能效电源转换
• ASIC/FPGA/处理器电源
• 负载点转换

• VIN范围4.5V至20V：
• 在整个温度范围内的VOUT总精度为1%
• 单电阻器可编程基准电压：0.4V至3.5V
• 与PMBus兼容的串行接口：

  • 可编程输出电压边限：0.1%解析度的最高±25%的VOUT范围
  • 回读平均和峰值温度、电流和电压（25Hz刷新率）
  • 故障状态
• 可锁相固定频率最高达2MHz

• 上电时间少于1ms
• 可选的外部基准输入：
• 引脚可选输出电压快速边限
• 带引脚可编程阈值和滤波延迟的电源良好标记
• 差分远程输出电压感应
• 主关断模式：电源电流125μA
• 2相时钟输出（50A负载）

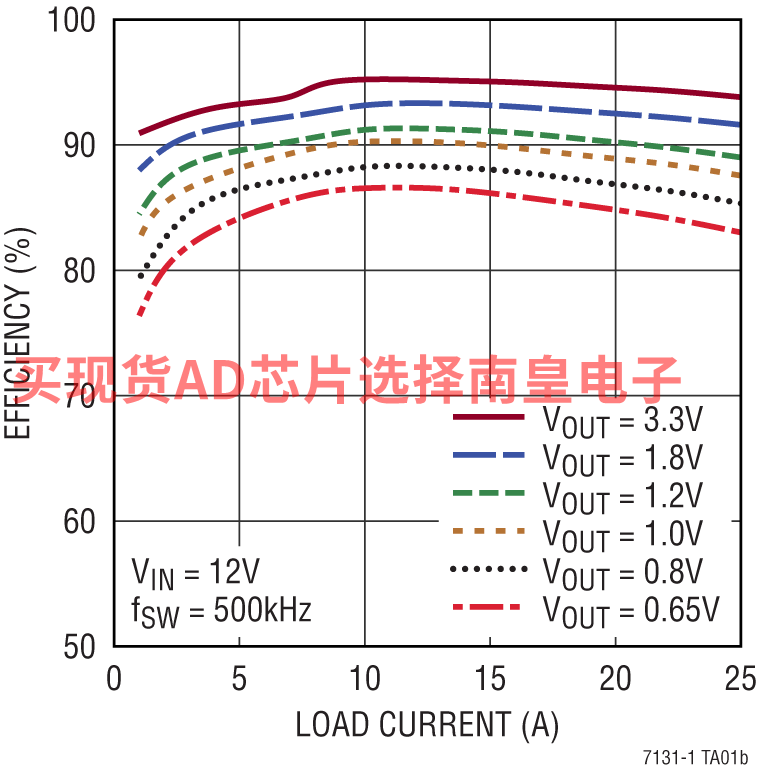

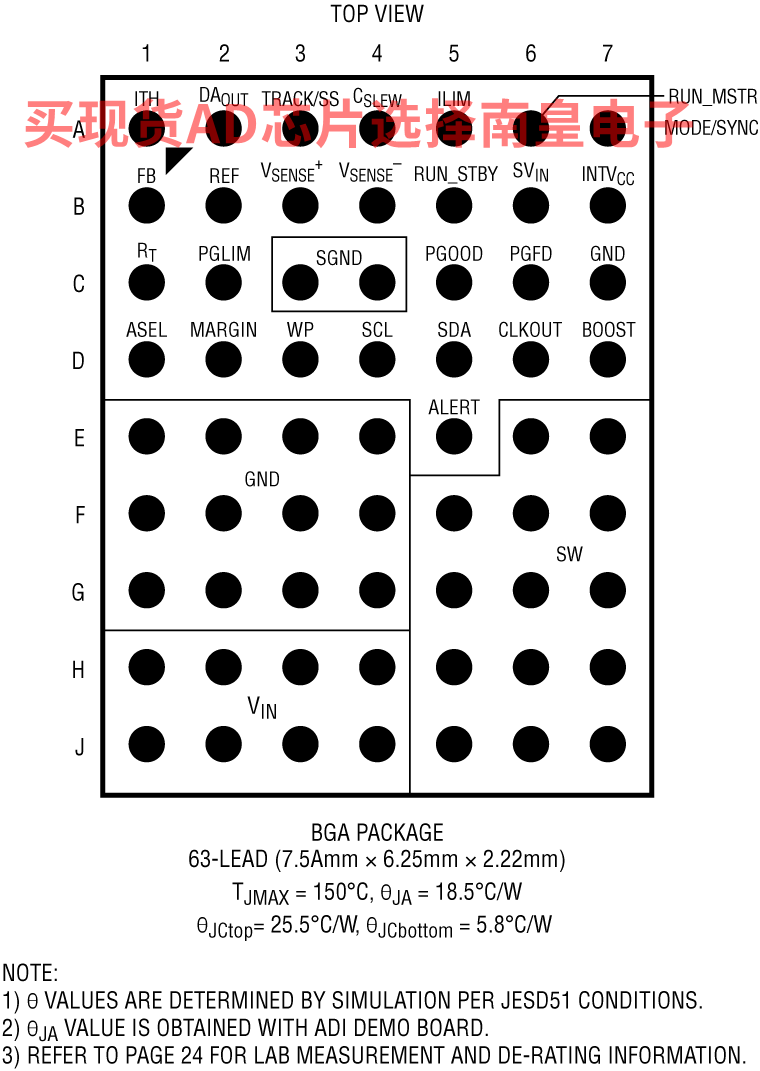

• 采用耐热性能增强型6.25mm×7.5mm×2.22mm BGA封装

LTC7131RY-1#PBF，封装：63-Lead BGA (7.5mm x 6.25mm x 2.22mm)，包装形式及数量：托盘，260，工作温度：-40 to 150C，AD官网报价：4.61（100-499个）；3.87（1000+个）

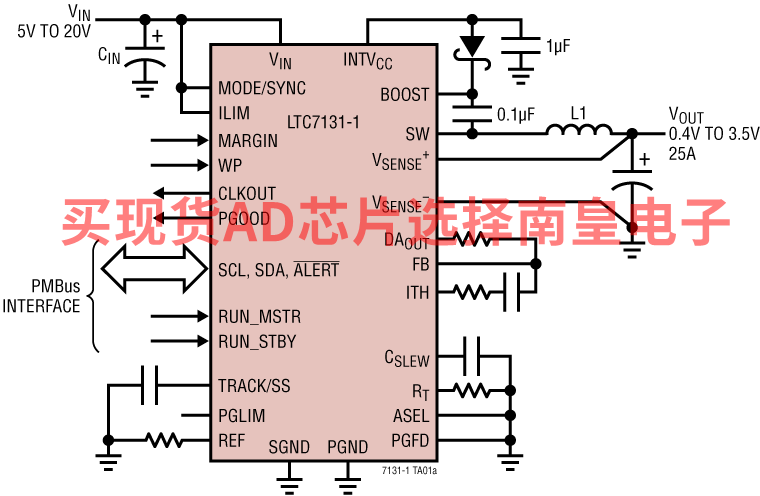

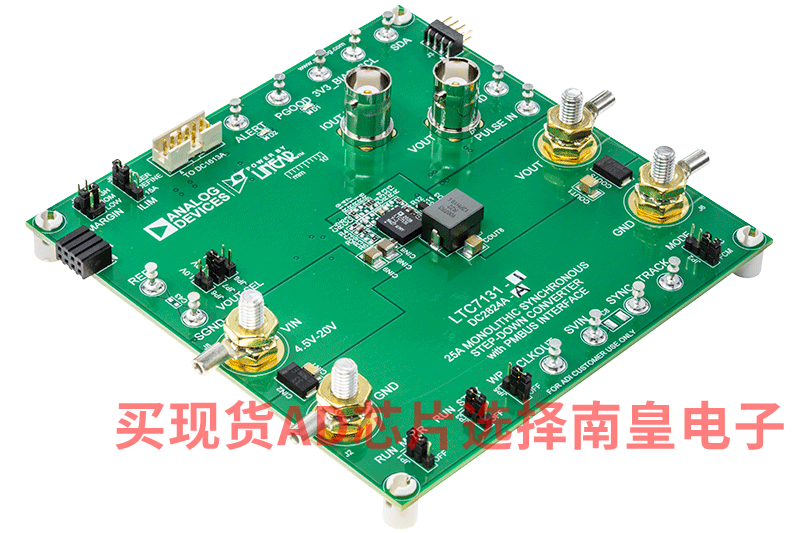

DC2824A-A：LTC7131-1 | 集成PMBus接口的25A单芯片同步DC/DC降压转换器

演示电路2824A-A是一款单输出降压型转换器，具有4.5V至20V输入电压范围，采用集成PMBus接口的25A单芯片同步降压转换器LTC7131-1。输出电压可在0.4V至4V范围内调节，转换器可提供最大25A负载电流。

DC2824A-A上电至默认设置，并基于配置电阻器供电，无需任何串行总线通信，从而可轻松评估DC/DC转换器。

如需全面了解该器件的电源系统管理功能，请将GUI软件LTpowerPlay下载到PC上，并使用ADI公司的USB转PMBus加密狗DC1613A连接到该板。

用户借助LTpowerPlay，可监控故障状态，并实时遥测输入和输出电压、输入和输出电流以及内部IC芯片温度。可编程参数包括器件地址、输出电压、开/关控制以及对输出过压和输出过流的故障响应。

LTC7131-1数据手册提供完整的器件、运行和应用信息，必须配合DC2824A-A快速入门指南一起阅读。
