LTC7060驱动采用半桥配置的N通道MOSFET，电源电压高达100V。它采用电源独立的3态PWM输入逻辑。独特的浮动架构使该栅极驱动器输出稳定且对接地噪声不太敏感。对称设计使半桥开关节点成为输入逻辑的反相或同相节点。

强大的输出具有0.8Ω下拉和1.5Ω上拉能力，可在极短的转换时间内轻松驱动高压MOSFET的大型栅极电容。可调导通和关闭延迟支持系统优化以实现高效率和可靠性。自适应直通保护可防止因MOSFET交叉传导产生的电流。

出现欠压情况时，VCC电源和浮动驱动器电源上的欠压闭锁(UVLO)电路会关闭相应的外部MOSFET并下拉FLT引脚。

应用

• 汽车和工业电源系统
• 电信电源系统

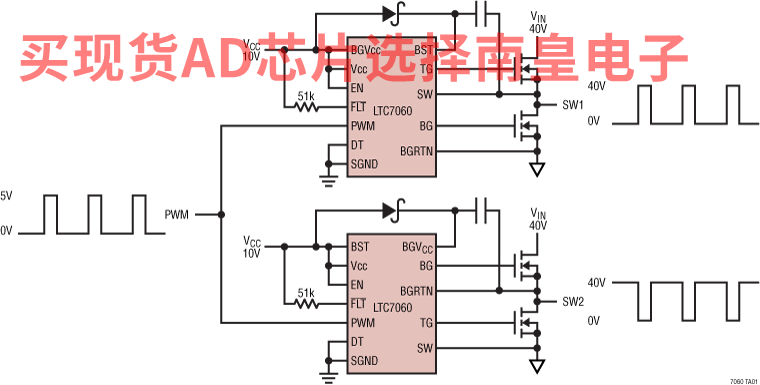

• 半桥和全桥转换器

• 独特的对称浮栅驱动器架构
• 高抗扰度，可承受输入和输出地之间的 ±10 V 接地差
• 100 V 最大输入电压（独立于 IC 电源电压）VCC
• 6 V ~ 14 V VCC 工作电压
• 4 V ~ 14 V 栅极驱动器电压
• 0.8Ω 下拉， 1.5Ω 上拉以快速开启/关闭

• 自适应直通保护
• 可编程死区时间
• 具有使能引脚的三态 PWM 输入
• VCC UVLO/OVLO 和浮动电源 UVLO
• 双驱动 N 通道 MOSFET
• 开漏故障指示器

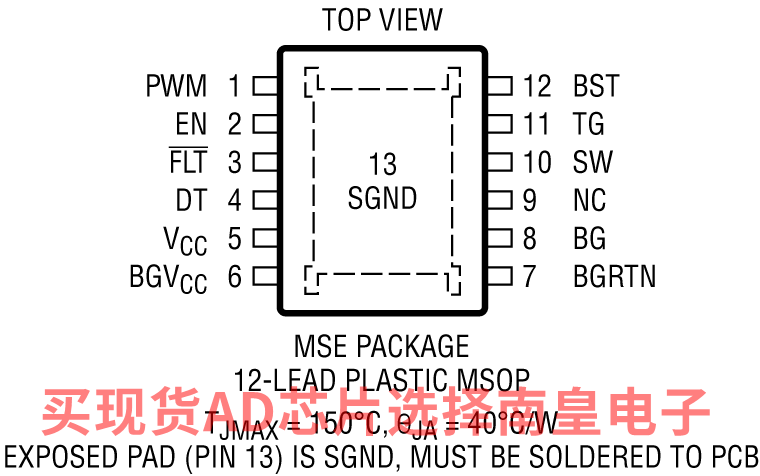

• 提供耐热性能增强型 12 引脚 MSOP
• 符合汽车应用的 AEC-Q100

LTC7060EMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：1.36（100-499个）；1.14（1000+个）

LTC7060EMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.36（100-499个）；1.14（1000+个）

LTC7060EMSE#WPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：1.61（100-499个）；1.35（1000+个）

LTC7060EMSE#WTRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.61（100-499个）；1.35（1000+个）

LTC7060HMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：1.79（100-499个）；1.55（1000+个）

LTC7060HMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：1.79（100-499个）；1.55（1000+个）

LTC7060HMSE#WPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：2.07（100-499个）；1.78（1000+个）

LTC7060HMSE#WTRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：2.07（100-499个）；1.78（1000+个）

LTC7060IMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：1.5（100-499个）；1.25（1000+个）

LTC7060IMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.5（100-499个）；1.25（1000+个）

LTC7060IMSE#WPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：1.77（100-499个）；1.49（1000+个）

LTC7060IMSE#WTRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.77（100-499个）；1.49（1000+个）

LTC7060JMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：1.52（100-499个）；1.28（1000+个）

LTC7060JMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：1.52（100-499个）；1.28（1000+个）

LTC7060JMSE#WPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：1.79（100-499个）；1.51（1000+个）

LTC7060JMSE#WTRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：1.79（100-499个）；1.51（1000+个）

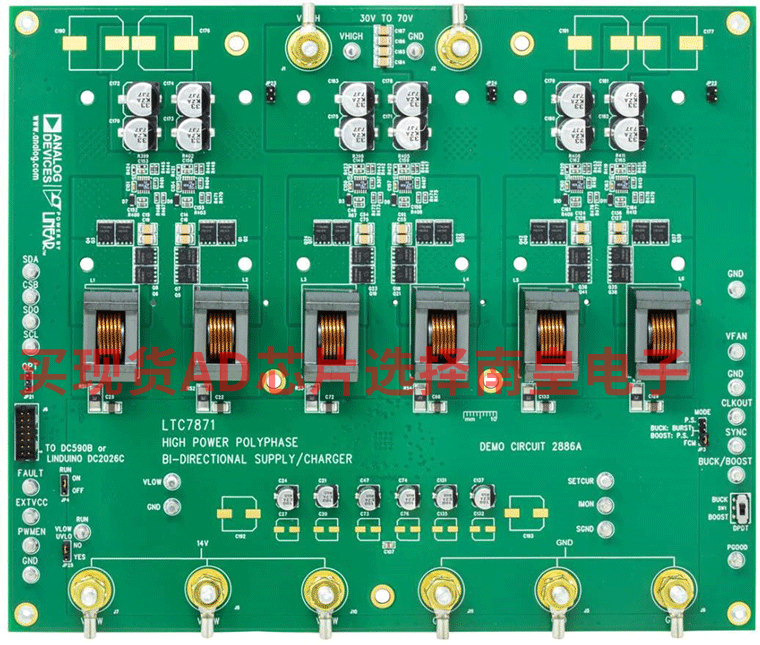

DC2886A：LTC7871 / LTC7060 48V至14V，6相，2.5kW双向电源/充电器

演示电路DC2886A是一款大功率、高效同步六相双电流转换器，内置LTC7871和LTC7060。根据功率流的方向，标记 VHIGH 和 VLOW 的端子是输入或输出。当SW1开关处于降压挡位时，VLOW 提供 14 V 输出，而 VHIGH 是输入，范围为30V至70V。当开关处于升压挡位时，VHIGH 提供48V输出，而 VLOW 是输入，范围为10V至14V。两个方向上，最大 VLOW 电流均为180 A。在输入电压范围内以降压方式工作时，最大输出功率是2.5 kW。当输入电压为14 V，以升压方式工作时，最大输出功率是2.4 kW。以最大功率运行时，需要外部气流。MOSFET的每相都由LTC7060半桥驱动器驱动。每个LTC7060栅极驱动器都放置在MOSFET旁边，并从LTC7871接收PWM信号。

使用具有低功耗的高精度AC/DC电流感测架构，通过一个1mΩ的低感测电阻来检测每相的电感器电流。LTC7871的恒定电流环路根据BUCK引脚状态，为流入或流出的 VLOW 端子电流提供了DC电流限制。此电流可由SETCUR引脚进行编程，并由IMON引脚进行监控。

DC2886A提供SPI兼容的串行端口。借助主机上的 DC2026C (Linduino One) 演示板以及 QuikEval 软件，用户可以：

将调节后的 VLOW 或 VHIGH 上调或下调。 用SETCUR引脚使DC限流值上调或下调。 启用扩频后，调整扩频电路的频率扩展和调制速率。 监控LTC7871的运行状态和故障。

DC2886A 的其他特性包括：

引脚可选的轻负载工作模式 降压：FCM，跳脉冲和突发工作模式 运行 升压：FCM和跳脉冲 SYNC和CLKOUT引脚 可选跳线，实现扩频调制 RUN、FAULT、PGOOD和PWNEN引脚 BUCK引脚从外部控制功率流的方向 可选散热器的尺寸
