LTC7004 是一款快速、高压侧 N 沟道 MOSFET 栅极驱动器，采用高达 60V 的输入电压工作。该器件包含一个负责全面增强外部 N 沟道 MOSFET 开关的内部充电泵，因而使其能够无限期地保持导通。

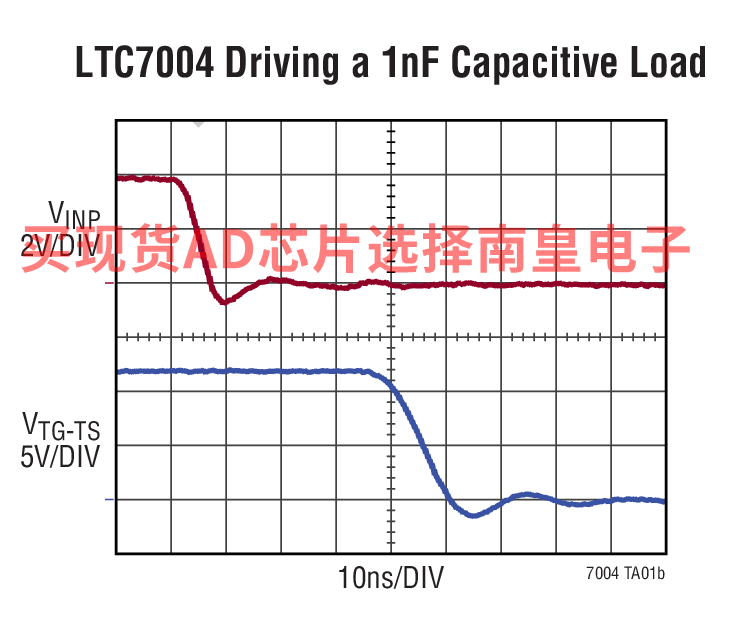

其强大的驱动器能够容易地以非常短的转换时间驱动大的栅极电容，从而使之非常适合高频开关应用或者要求快速接通和 / 或关断时间的静态开关应用。

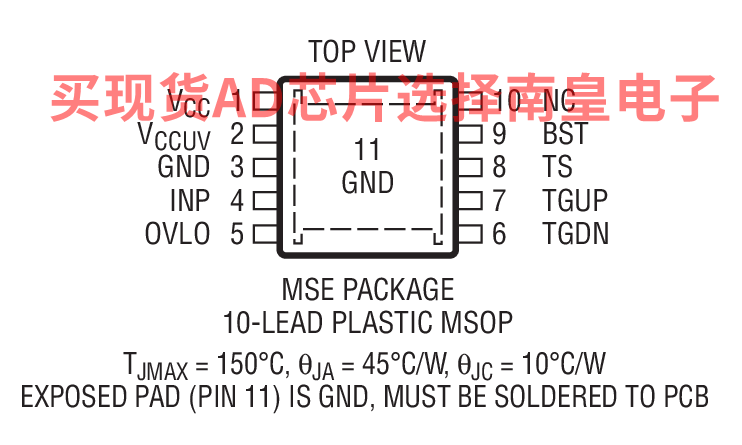

LTC7004 采用耐热性能增强型 10 引脚 MSOP 封装。

应用

• 静态开关驱动器
• 负载和电源开关驱动器
• 电子阀驱动器
• 高频高压侧栅极驱动器

• 宽工作 VIN：最高60V
• 针对快速导通和关闭时间的1Ω下拉、2.2Ω上拉，具有35ns传输延迟
• 内部电荷泵，可实现100%占空比
• 可调导通压摆率
• 栅极驱动器电源电压为3.5V至15V
• 可调VIN过压闭锁

• 可调驱动器电源VCC欠压闭锁
• CMOS兼容输入
• 散热增强型、支持高压的10引脚MSOP封装
• 通过AEC-Q100汽车应用认证

LTC7004EMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.81（100-499个）；2.32（1000+个）

LTC7004EMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.81（100-499个）；2.32（1000+个）

LTC7004HMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.74（100-499个）；3.09（1000+个）

LTC7004HMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.74（100-499个）；3.09（1000+个）

LTC7004IMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.07（100-499个）；2.54（1000+个）

LTC7004IMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.07（100-499个）；2.54（1000+个）

LTC7004IMSE#WPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.28（100-499个）；2.75（1000+个）

LTC7004IMSE#WTRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.28（100-499个）；2.75（1000+个）

LTC7004JMSE#WPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.48（100-499个）；2.95（1000+个）

LTC7004JMSE#WTRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.48（100-499个）；2.95（1000+个）

LTC7004MPMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-55 to 125C，AD官网报价：7.81（100-499个）；6.45（1000+个）

LTC7004MPMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：7.81（100-499个）；6.45（1000+个）

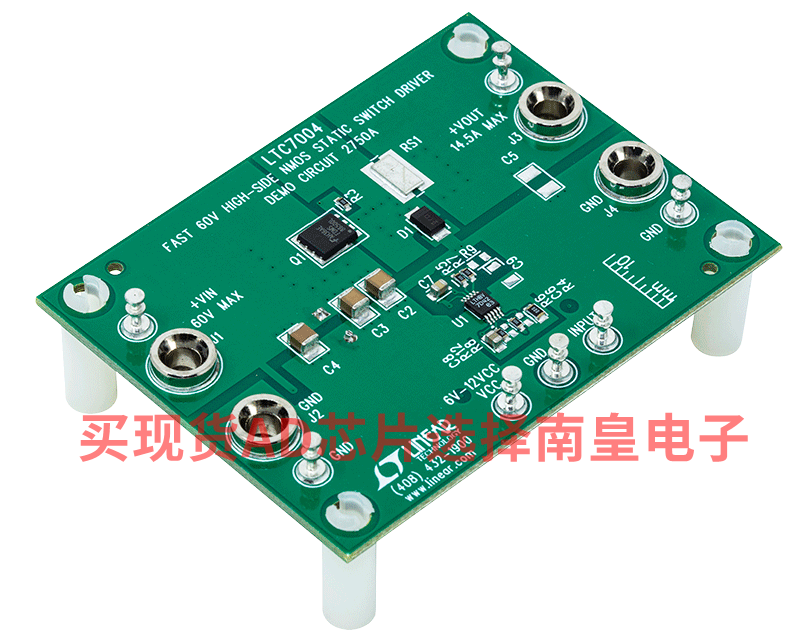

DC2750A：LTC7004EMSE演示板 | 高端NMOS驱动器；0V ≤ VIN ≤ 60V，IOUT高达14.5A

演示电路2750A是一款60V、高边开关，内置LTC7004。该演示板可在0V至60V电压范围内切换14.5A输出负载，并提供50ns（典型值）的低传输延迟、快速开关时间(<10ns)和100%占空比工作特性。
