LTC7003 是一款快速、高压侧 N 沟道 MOSFET 栅极驱动器，采用高达 60V 的输入电压工作。该器件包含一个负责全面增强外部 N 沟道 MOSFET 开关的内部充电泵，因而使其能够无限期地保持导通。

其强大的驱动器能够容易地以非常短的转换时间驱动大的栅极电容，从而使之非常适合高频开关应用或者要求快速接通和 / 或关断时间的静态开关应用。

当一个内部比较器检测到开关电流超过了某个预设水平时，则确定一个故障标记，并关断开关一段时间，而这段时间是由一个外部定时电容器设定。在经过了一个冷却周期之后，LTC7003 自动执行重试操作。

LTC7003 采用耐热性能增强型 16 引脚 MSOP 封装。

应用

• 静态开关驱动器
• 负载和电源开关驱动器
• 电子阀驱动器
• 高频高压侧栅极驱动器

• 宽工作VIN：3.5V至60V
• 针对快速导通和关闭时间的1Ω下拉、2.2Ω上拉，具有35ns传输延迟
• 内部电荷泵，可实现100%占空比
• 短路保护
• 可调电流跳变阈值
• 电流监控器输出
• 自动重启定时器
• 开漏故障标志
• 可调导通摆率

• 栅极驱动器电源电压为3.5V至15V
• 可调VIN欠压和过压闭锁
• 可调驱动器电源VCC欠压保护
• 低关断电流：1µA
• CMOS兼容输入
• 散热增强型、支持高压的16引脚MSOP封装
• 通过AEC-Q100汽车应用认证

LTC7003EMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.14（100-499个）；2.6（1000+个）

LTC7003EMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.14（100-499个）；2.6（1000+个）

LTC7003HMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：3.94（100-499个）；3.26（1000+个）

LTC7003HMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.94（100-499个）；3.26（1000+个）

LTC7003IMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.54（100-499个）；2.93（1000+个）

LTC7003IMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.54（100-499个）；2.93（1000+个）

LTC7003IMSE#WPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.67（100-499个）；3.08（1000+个）

LTC7003IMSE#WTRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.67（100-499个）；3.08（1000+个）

LTC7003JMSE#WPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：3.87（100-499个）；3.33（1000+个）

LTC7003JMSE#WTRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.87（100-499个）；3.33（1000+个）

LTC7003MPMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-55 to 125C，AD官网报价：9.42（100-499个）；7.77（1000+个）

LTC7003MPMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：9.42（100-499个）；7.77（1000+个）

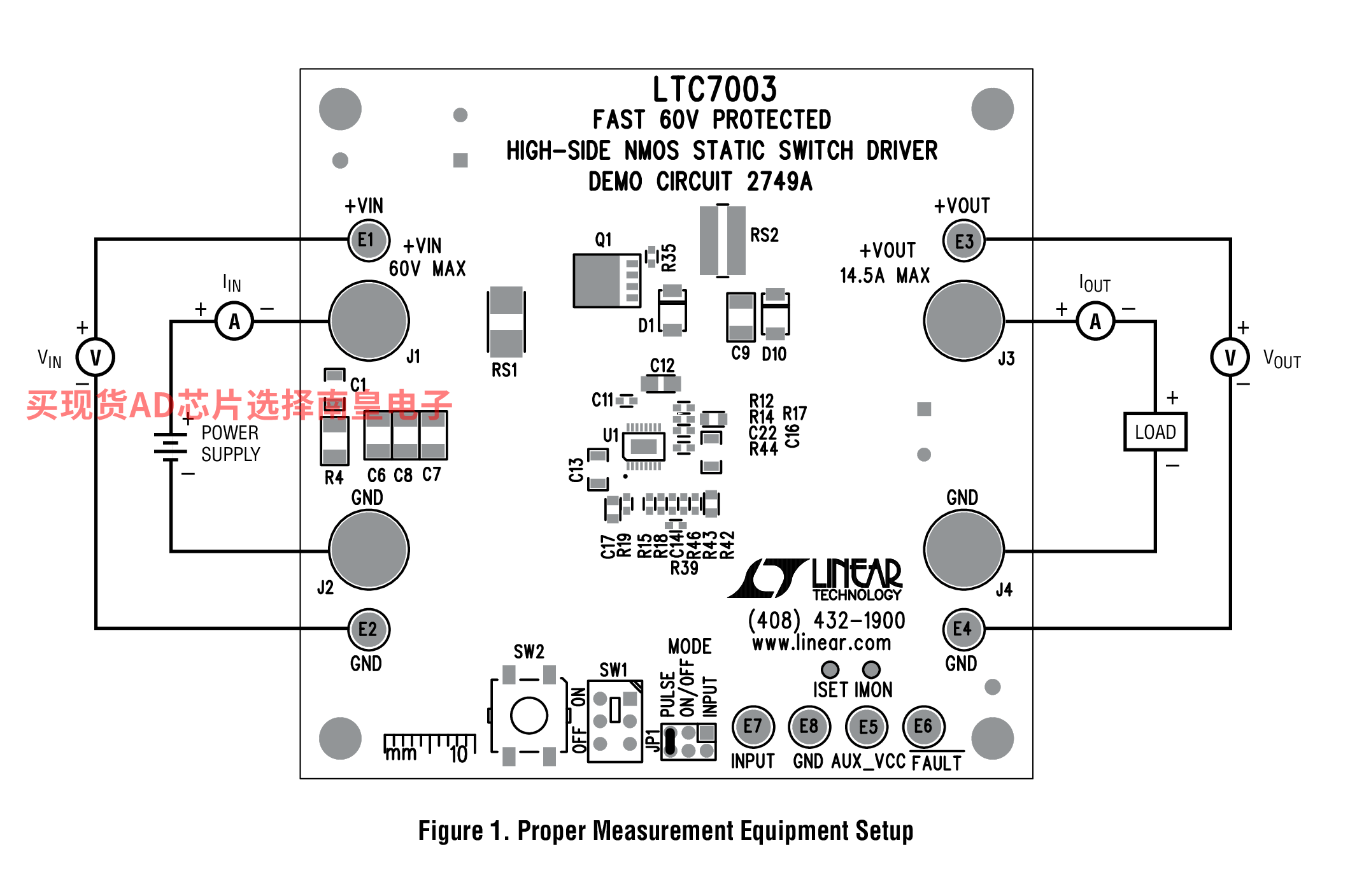

DC2749A：LTC7003EMSE演示板 | 受保护的NMOS驱动器；6V ≤ VIN ≤ 60V，IOUT高达14.5A

演示电路2749A是一款60V保护、高边开关，内置LTC7003。该演示板可在6V至60V输入电压范围内切换14.5A输出负载。宽输入范围和低关断电流（1μA，典型值）使其适用于汽车、工业、医疗仪器和电信应用。该板提供45ns（典型值）的低传输延迟、快速开关时间(<10ns)和100%占空比工作特性。
